SWP-CT80低功耗现场LCD显示温度变送控制器（电池供电）
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
概述
SWP-CT80温度现场变送控制器是新推出的现场变送单元。该变送器采用先进的低功耗CPU配合大屏幕LCD显示，采用锂电池供电，可提供长达二年以上的连续工作时间，免维护。采用铝合金外壳进口的高精度的铂电阻传感器或热电偶传感器，抗腐蚀，抗过载，稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。
仪表技术指标：
测量范围 -200℃～ 600℃
精 度 0.5%或0.2%
防爆类型 普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸 低功耗LCD显示：Φ80×80
使用环境 相对湿度≤90%，温度-10～50摄氏度
介质温度 -20℃ ～ +70℃
防护等级 IP65
连接方式 M20×15mm或根据用户要求
通讯功能 RS485或RS232通讯方式（波特率 1200～9600pbs）
工作原理图
仪表通过温度传感器把温度信号变为电信号，再由前置放大器把些电信号放大滤波，送往CPU的A/D转换模块进行模拟量到数字量的变换。最后由CPU进行数据处理并显示PWM输出。
型号命名
| 型 号 | 代 码 | 说 明 | ||||||
| SWP－CT80－ | □ | □ | □ | □ | □ | □ | ||
| 通讯 | 0 | 无通讯 | ||||||
| 2 | RS-232 | |||||||
| 8 | RS-485 | |||||||
| 输出方式 | 00 | 无输出 | ||||||
02 | 4～20mA | |||||||
| 过程连接方式和材料 | R | 外螺纹G1/2（不锈钢 1Gr18Ni9Ti） | ||||||
G | 外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti） | |||||||
| 外壳类型 | A | 铝外壳无现场指示，防护等级IP65 | ||||||
| 输入类型、测量范围 | 输入类型 | 测量范围 | ||||||
03 | K | 0 ～600 ℃ | ||||||
04 | E | 0 ～600 ℃ | ||||||
05 | T | -200～400 ℃ | ||||||
06 | J | 0 ～1200 ℃ | ||||||
09 | Pt100.1 | -199.9～199.9℃ | ||||||
10 | Cu50 | -50.0～150.0 ℃ | ||||||
11 | Cu100 | -50.0～150.0 ℃ | ||||||
| 传感器长度 | L | 见外形结构图，填上具体的数值，单位mm | ||||||
例：SWP－CT80－202R－A－03－（100）
现场温度显示控制表，带RS－232通讯，4～20mA输出，外螺纹G1/2
连接，温度传感器长度为100mm，铝合金外壳无现场指示，防护等级IP65，测量范围0～600℃。
*温度变送器环境温度＞60℃时请订货时注明

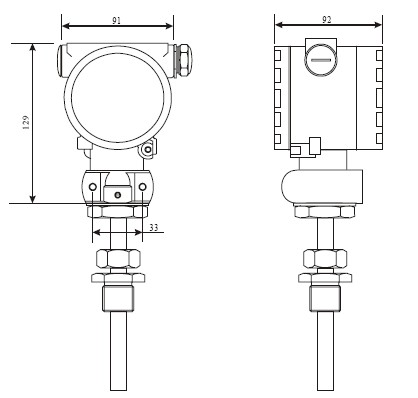

外形尺寸

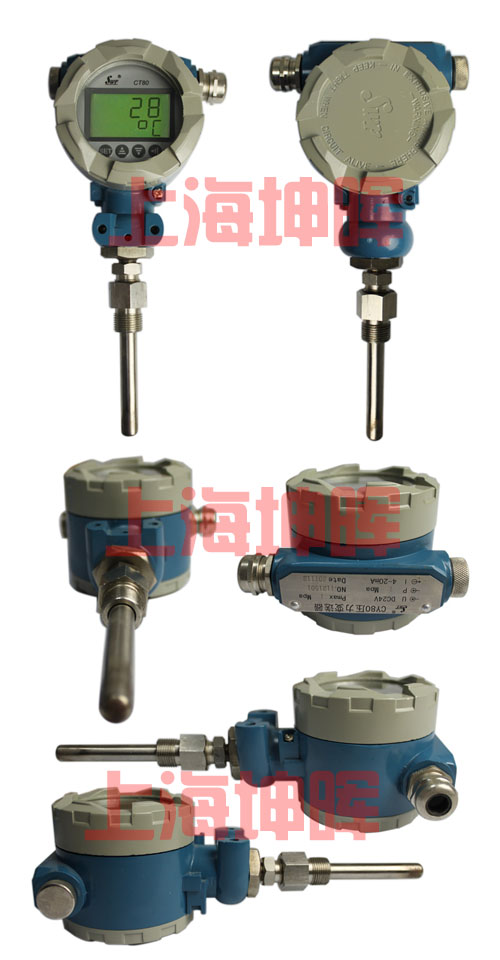

产品实物图
