SWP-ET100现场LED显示温度变送控制器
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
概述
SWP-ET100温度现场变送控制器是本公司推出新一代先进的现场变送单元。采用铝合金外壳进口的高精度铂电阻传感器或热电阻传感器，抗腐蚀，抗过载，稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。
仪表技术指标：
测量范围 -200℃～600℃
精 度 0.5%或0.2%
防爆类型 普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸 LED显示：LED显示：Φ100×60
显示 4位LED显示
输出特性 带上下限控制或报警输出
继电器接点容量3A/250VAC
SSR可控硅触发信号0.5A/400V
SCR固态继电器触发信号300Ma/6V
使用环境 相对湿度≤90%，温度-10～50℃
介质温度 -20 ～ +70℃
防护等级 IP65
连接方式 M20×15mm或根据用户要求
供电方式
AC220V或DC24V
通讯功能 RS485或RS232通讯方式（波特率 1200～9600pbs）
工作原理
仪表通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D
转换模块进行模拟量到数字量的变换。最后由CPU进行数据处理并显示及PWM输出。原理框图如下：
型号命名
| 型 号 | 代 码 | 说 明 | |||||||||
| SWP－ET100－ | □ | □ | □ | □ | □ | □ | □ | □ | □ | 现场温度显示控制表 | |
| 通讯 | 0 | 无通讯 | |||||||||
| 2 | RS-232 | ||||||||||
| 8 | RS-485 | ||||||||||
| 输出方式 | 00 | 无输出 | |||||||||
01 | 继电器 | ||||||||||
02 | 4～20mA | ||||||||||
03 | 0～10mA | ||||||||||
04 | 1～5V | ||||||||||
05 | 0～5V | ||||||||||
06 | SCR输出（SCR：可控硅触点信号输出） | ||||||||||
07 | SSR输出（SSR：固态继电器触发信号输出） | ||||||||||
08 | 特殊规格 | ||||||||||
09 | SOT输出（SOT：内置固态继电器3A/250V） | ||||||||||
| 过程连接方式和材料 | R | 外螺纹G1/2（不锈钢 1Gr18Ni9Ti） | |||||||||
G | 外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti） | ||||||||||
| 外壳类型 | A | 铝外壳无现场指示，防护等级IP65 | |||||||||
| 输入类型、测量范围 | 输入类型 | 测量范围 | |||||||||
01 | K | 0 ～600 ℃ | |||||||||
02 | E | 0 ～600 ℃ | |||||||||
03 | T | -200～400 ℃ | |||||||||
04 | J | 0 ～1200 ℃ | |||||||||
05 | Pt100.1 | -199.9～199.9℃ | |||||||||
06 | Cu50 | -50.0～150.0 ℃ | |||||||||
07 | Cu100 | -50.0～150.0 ℃ | |||||||||
| 第一报警方式 | N | 无报警（可省略） | |||||||||
H | 上限控制/报警 | ||||||||||
L | 下限控制/报警 | ||||||||||
| 第二报警方式 | N | 无报警（可省略） | |||||||||
H | 上限控制/报警 | ||||||||||
L | 下限控制/报警 | ||||||||||
| 供电方式 | N | AC220V供电（可省略） | |||||||||
W | DC24V供电 | ||||||||||
| 温度传感器长度 | L | 见外形结构图，填上具体的数值，单位mm | |||||||||
例：SWP－ET100－802R－A－03－HL－（100）
现场温度显示控制表，带RS－485通讯，4～20mA输出，外螺纹G1/2 连接，传感器长度为100mm，铝合金外壳无现场指示，测量范围200～400
℃，带上、下限报警控制。
*温度变送的测量范围＞60℃时请订货时注明

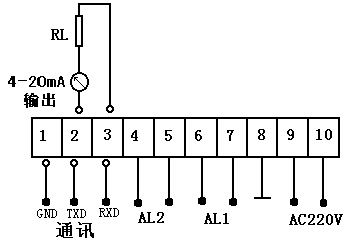

接线方式
外形结构图
产品实物图
