概述
　　SWP-201TC热电偶温度变送器和SWP-201TR热电阻温度变送器是一种小型化插装式结构的多功能输入型温度变送模块。
　　SWP20系列温度变送模块是一种小型化插装式结构的温度变送模块。它将来自热电偶的热电动势或热电阻的阻值变换成为与温度成比例的隔离1-5V DC或4-20mA DC输出信号。
SWP-20温度变送器特点
　　1、SWP-201TC和SWP-201TR温度变送器模块为万能输入，可输入热电偶和热电阻信号。
　　2、香港昌晖自动化系统有限公司SWP-20温度变送模块可选择交流AC220V、直流DC24V和直流DC220供电方式。
　　3、有自动冷端补偿功能和断偶保护功。
　　4、通过SWP-20SHA显示模块或SWP-20PCA编程器可以显示和修改变送器相关参数，用户能自由改变量程和输出。
　　5、仪表全部采用进口元件、内部采用微处理器进行数学运算，具有高精度、高可靠性。
　　6、SWP-201温度变送器可通过仪表内部开关改变仪表使用功能，可在单路温度变送器、单路隔离配电器、单路信号隔离器之间转换。

主要技术指标
　　1、精度等级：0.5%F.S（标准出厂配置）或0.2%F.S
　　2、分 辨 率：±1字
　　3、测量范围：-1999～9999字
　　4、零点迁移：输入量程的-100%～+100%
　　5、冷端补偿误差：±1℃
　　6、断偶保护：断偶保护时间小于2s/FS
　　7、输出信号：0-10mA（负载电阻<750Ω）            4-20mA（负载电阻<500Ω）
            　　　　　 0-5V（负载电阻≥250KΩ）             1-5V（负载电阻≥250KΩ）
　　8、通信输出：接口方式--标准串行双向通信接口：RS485   RS232C
　　9、仪表使用环境温度：0～50℃
          　　相对湿度：≤85RH；避免强腐蚀气
　　10、供电电压：AC90-265V/50Hz  或  DC24V±10%
　　11、功  耗： ≤6W（AC220V电源供电）
            　　 ≤6W （DC24V电源供电）

SWP201（单路）热电偶/热电阻温度变送器选型表

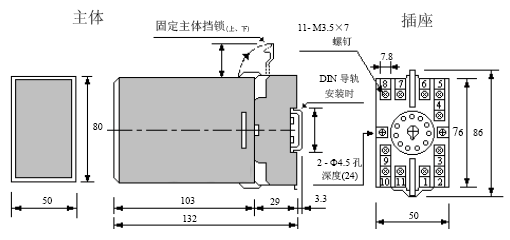

安装形式：DIN导轨安装或壁装。外形尺寸：（单位：mm）

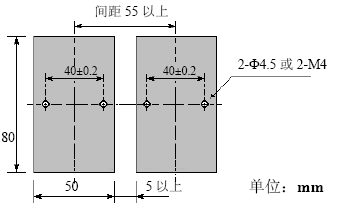

安装尺寸

·请按上图设置安装间距
·DIN导轨安装时，采用35mmDIN导轨安装，主体间应有5mm的间距。
·使用配线槽时，请将配线槽安装在距离主体上下面各20mm以上的位置上。
SWP-201TC热电偶温度变送器接线图

SWP-201TR热电阻输入温度变送器接线图

选型举例
例1：SWP-201TC-03-22-B
K分度号热电偶输入单路温度变送器，第一路输出4-20mA，第二路输出4-20mA，两路输出不隔离，AC220V供电
例2：SWP-201TR-08-22-B
Pt100分度号铂电阻输入，第一路输出4-20mA，第二路输出4-20mA，两路输出不隔离，AC220V供电
例3：SWP-201TC-02-21-B
S分度号热电偶输入，第一路输出4-20mA，第二路输出1-5mA，两路输出不隔离，AC220V供电
例4：SWP-201TR-09-22-A
Pt100.1分度号铂电阻输入，第一路输出4-20mA，第二路输出4-20mA，两路输出带光电隔离，AC220V供电
例5：SWP-201TC-03-25-B
K分度号热电偶输入，第一路输出4-20mA，带RS485通信，两路输出不隔离，AC220V供电
例6：SWP-201TR-10-22-A-W
Cu50分度号铜电阻输入，第一路输出4-20mA，第二路输出4-20mA，两路输出带光电隔离，DC24V供电
例7：SWP-201TC-03-22-A-T-D
K分度号热电偶输入，第一路/第二路输出4-20mA，两路输出带隔离，直流DC220V供电，变送器配SWP-20SHA显示模块
