SWP202（双路）热电偶/热电阻温度变送器
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
产品描述
SWP202（双路）热电偶/热电阻温度变送器选型表
| 双路温度变送器型号 | 代 码 | 说 明 | ||||||||
| SWP-20 | □-□-□/□-□-□-□-□ | SWP20系列智能模块 | ||||||||
| 输入通道数 | 2 | 双路输入 | ||||||||
| 模块功能 | TC TR | 热电偶 热电阻 | ||||||||
| 一路 输入信号 | 01 02 03 04 05 06 07 08 09 10 11 | B分度号（400～1800℃） S分度号（0～1600℃） K分度号（0～1300℃） E分度号（0～1000℃） T分度号（-199.9～320℃） J分度号（0～1200℃） WRe分度号（0～2300℃） Pt100分度号（-200～650℃） Pt100.1分度号（-99.9～199.9℃） Cu50分度号（-50～150℃） Cu100分度号（-50～150℃） | ||||||||
| 第二路 输入信号 | 代码同上 | 参数代码同上参数代码同上 | ||||||||
| 一路输入信号对应输出 | 1 2 | 1-5V 4-20mA | ||||||||
| 第二路输入信号对应输出 | 1 2 | 第二路输出为1-5V输出 第二路输出为4-20mA | ||||||||
| 输出两路隔离 | A | 输出两路隔离 | ||||||||
| 供电方式 | N W T | AC220V （可省略） DC24V供电 AC90～260V供电（开关电源） | ||||||||
| 显示模块 | 省略 D | 无显示，不能修改参数 有显示和操作按键，能自由修改参数 | ||||||||
昌晖自动化系统有限公司双路热电阻温度变送器SWP-202TR和双路热电偶温度变送器SWP-202TC
是一种小型化插装式结构的多功能输入型温度变送模块。它将来自热电偶的热电动势或热电阻的阻值变换成为与温度 成比例的隔离1-5VDC或4-20mADC输出信号。
SWP-20系列双路智能温度变送器特点
1、产品为万能输入，可输入热电偶和热电阻信号。通过SWP-20SHA显示模块或SWP-20PCA编程器可以显示和修改变送器相关参数，用户能自由改变量程和输出。
2、本温度变送器有自动冷端补偿功能和断偶保护功呢。
3、用户可自由改变温度变送器量程和输出。
4、可选择交流或直流供电方式。
5、仪表全部采用进口元件、内部采用微处理器进行数学运算，具有高精度、高可靠性。
主要技术指标
1、精度等级： 0.5%F.S或0.2%F.S
2、分辨率： ±1字
3、测量范围： -1999～9999字
4、零点迁移：
输入量程的-100%～+100%
5、冷端补偿误差： ±1℃
6、断偶保护：
断偶保护时间小于2s/FS
7、输出信号： 0-10mA（负载电阻<750Ω） 4-20mA（负载电阻<500Ω）
0-5V（负载电阻≥250KΩ） 1-5V（负载电阻≥250KΩ）
8、通信输出： 接口方式--标准串行双向通信接口：RS-485，RS-232C
9、仪表使用环境温度：0～50℃
相对湿度：≤85RH；避免强腐蚀气
10、供电电压： AC90-265V/50Hz或DC24V±10%
11、功
耗： ≤6W（AC220V电源供电）
≤6W （DC24V电源供电）

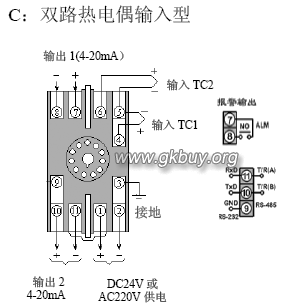

SWP-202TC双路热电偶温度变送器接线图

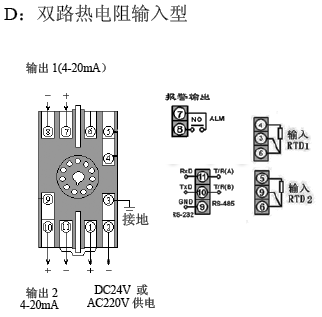

SWP-202TR双路热电阻温度变送器接线图

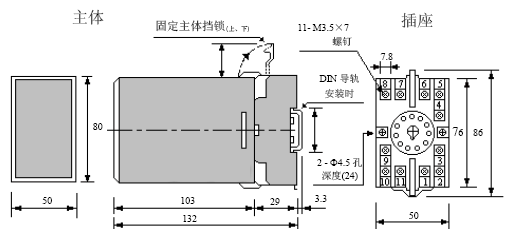

安装形式：DIN导轨安装或壁装。外形尺寸：（单位：mm）

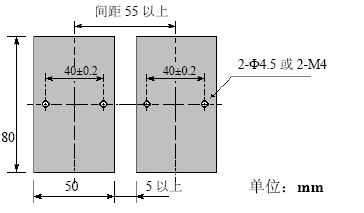

安装尺寸
·请按上图设置安装间距
·DIN导轨安装时，采用35mmDIN导轨安装，主体间应有5mm的间距。
·使用配线槽时，请将配线槽安装在距离主体上下面各20mm以上的位置上。
