SWP-XMT系列数字显示控制仪（经济型）
先进的SMT生产工艺，国际流行的卡入式结构 模块化设计模式、人性化操作方式，便于用户二次开发 外观精致，品种齐全160×80、96×96、96×48、72×72、48×48等 高测量精度
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
先进的SMT生产工艺，国际流行的卡入式结构
模块化设计模式、人性化操作方式，便于用户二次开发
外观精致，品种齐全160×80、96×96、96×48、72×72、48×48等
高测量精度0.3%、0.5%，EMC抗干扰能力3级（符合GB/T17626-2000）

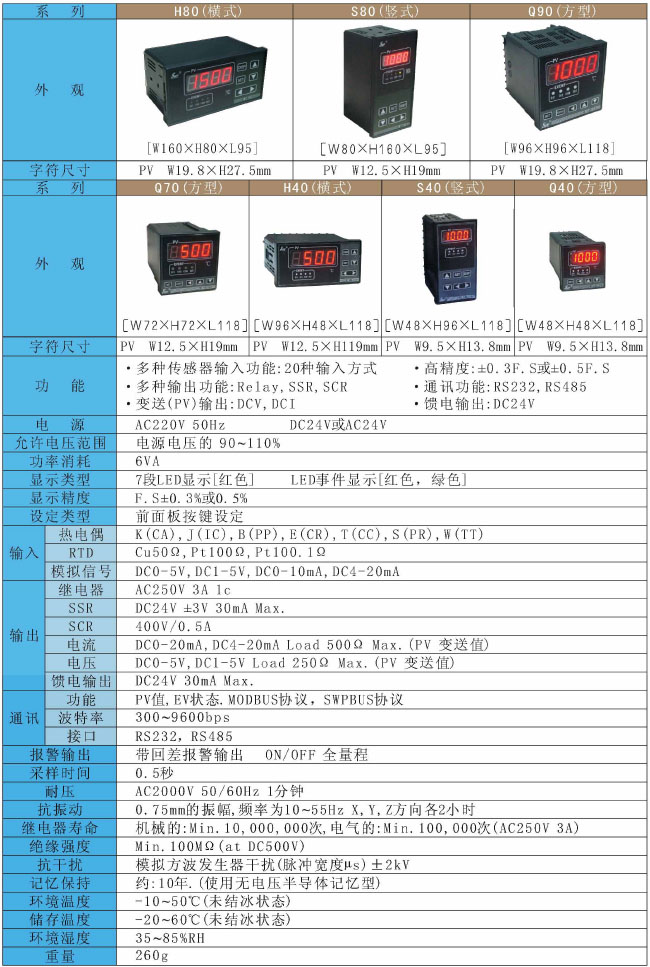

主要技术指标
选型代码
| 型号 | 规格代码 | 说明 | |
| SWP-XMT | /□ | /□ | 单回路数字显示控制仪 |
| /H80 | 宽×高×深：160×80×95mm | ||
| /S80 | 宽×高×深：80×160×95mm | ||
| /Q90 | 宽×高×深：96×96×118mm | ||
| /Q70*1 | 宽×高×深：72×72×118mm | ||
| /H40 | 宽×高×深：96×48×118mm | ||
| /S40 | 宽×高×深：48×96×118mm | ||
| /Q40*1 | 宽×高×深：48×48×118mm | ||
| /C2 | RS232通讯接口 | ||
| /C3 | RS485通讯接口 | ||
| /J | 上下限报警（默认继电器常开触点） | ||
| /AO | 变送输出 | ||
| /P | DC24V馈电 | ||
| /T | AC220V供电（默认供电方式） | ||
| /W | DC24V供电 | ||
| /D | 特殊定制功能 | ||
*1表示:Q70、Q40外形/C2、/C3、/AO三个功能选型只能指定其中一项
*2表示：/C2、/C3两个功能选型不能同时指定

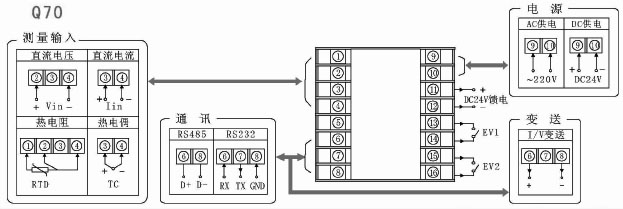

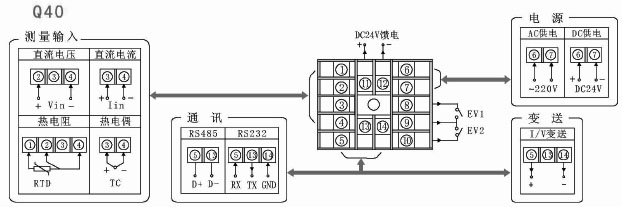

接线图
*
RTD(阻抗温度探测器)：Cu50，Pt100Ω,Pt100.1Ω(3-线制)
* T.C(热电偶)：K，J，B，E，T，S，W
*
线性信号：0~10mA、4~20mA、0~5V、1~5V

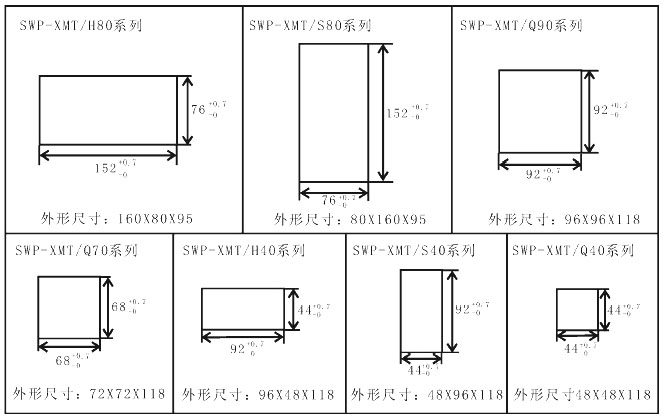

开孔尺寸
