SWP-PID自整定/光柱显示控制仪（外给定或阀位控制）
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
SWP-LED系列PID外给定（或阀位）控制仪/PID外给定（或阀位）光柱显示控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。
一、主要特点
1、通过简单快捷的参数设置，即可适配各种分度号,，进一步提高了仪表的多用性与可靠性。
2、PID参数自整定。
3、同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。
4、自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
二、特殊技术参数
控制输出方式 | PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
设定/显示精度 | +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
比例范围 | 0.0%-100.0%（单位：0.1%） |
积分（复位）时间 | 0-9,999s（单位：1s） |
微分（比率）时间 | 0-9,999s（单位：1s） |
控制周期 | 1-250s（单位：1s） |
采样周期 | 0.5s |
三、仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）

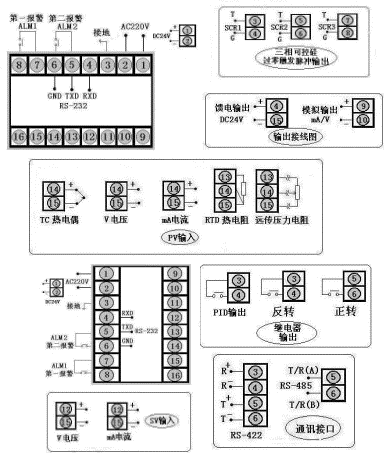

型号 | SWP-ND415、D425系列 | 接 线 图 |
仪表外形 |
仪表尺寸:96×48×110mm |  |
型号 | SWP-NS415、S425系列 | |
仪表外形 |
仪表尺寸:48×96×110mm | |

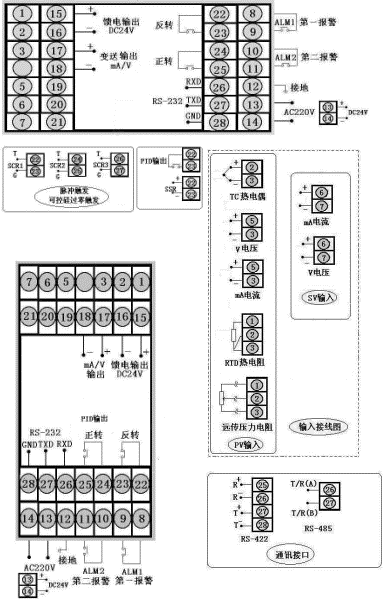

型号 | SWP-ND815、D825系列 | 接 线 图 |
仪表外形 |
仪表尺寸:160×80×140mm |  |
型号 | SWP-NT815、T825系列 | |
仪表外形 |
仪表尺寸:160×80×140mm | |
型号 | SWP-NS815、S825系列 | |
仪表外形 |
仪表尺寸:80×160×140mm | |
型号 | SWP-NT815、T825系列 | |
仪表外形 |
仪表尺寸:80×160×140mm | |

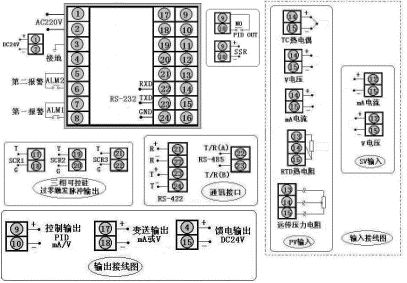

型号 | SWP-ND915、D925系列 | 接 线 图 |
仪表外形 |
仪表尺寸:96×96×140mm |  |

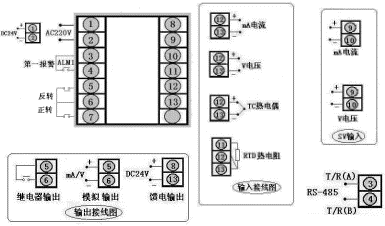

型号 | SWP-ND715、D725系列 | 接 线 图 |
仪表外形 |
仪表尺寸:72×72×110mm |  |
特殊订货与本接线图不同之处，以随机接线图为准。
四、SWP-LED系列PID自动演算外给定（或阀位）控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||||
SWP -N | □ □ □□-□ □ □ -□□/□□-□ □ -□ -□ | 新一代PID自整定控制仪 | |||||||||||
外形特征 | DS | 横式显示仪表竖式显示仪表 | |||||||||||
外形尺寸 | 4789 | 96×48mm（横） 48×96mm（竖）72×72mm160×80mm 80×160mm96×96mm | |||||||||||
控制作用 | 1525 | 外给定控制阀位控制（继电器正转反转控制） | |||||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||||
控制输出 | □ | 参见"控制输出方式" | |||||||||||
变送输出 | □ | 参见"变送输出方式" | |||||||||||
PV输入类型 | □□ | 参见"输入类型" | |||||||||||
SV输入类型 | □□ | 参见"输入类型" | |||||||||||
第一报警方式 | □ | 参见"报警输出方式" | |||||||||||
第二报警方式 | □ | 参见"报警输出方式" | |||||||||||
馈电输出 | P | DC24V馈电输出 | |||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
五、SWP-LED系列PID光柱显示外给定（或阀位）控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||||
SWP -N | T□□□-□ □ □- □□/□□-□ □-□- □ -□ | 新一代PID光柱显示控制仪 | |||||||||||
外形尺寸 | 8 | 160×80mm,80×160mm | |||||||||||
控制作用 | 1525 | 外给定控制阀位控制(继电器正转反转控制) | |||||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||||
控制输出 | □ | 参见"控制输出方式" | |||||||||||
变送输出 | □ | 参见"变送输出方式" | |||||||||||
PV输入类型 | □□ | 参见"输入类型" | |||||||||||
SV输入类型 | □□ | 参见"输入类型" | |||||||||||
第一报警方式 | □ | 参见"报警输出方式" | |||||||||||
第二报警方式 | □ | 参见"报警输出方式" | |||||||||||
馈电输出 | P | DC24V馈电输出 | |||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
外形特征 | X | 横式显示竖式显示（可省略） | |||||||||||
特殊型号或要求的, 请提供分度号或参考标准，定货时说明 。
★ 变送输出方式
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
★ 输入类型
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V开方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V开方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA开方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA开方 |
★ 报警输出方式
选型代码 | N | H | L | G | A | D |
输出方式 | 无报警（可省略） | 上限报警 | 下限报警 | 偏差内报警 | 偏差外报警 | LBA报警 |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
★ 控制输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | 特殊规格 |
★ 第一报警输出只能选择N、H或L报警输出。
★ 注1：仪表显示方式为 PV、SV双LED显示。
★
注2：外给定控制--可选择由内部设定控制目标值或由外部输入设定控制目标值。
★ 注3：阀位控制--继电器正转、反转控制输出。
★
型号举例：
1、SWP-S815-020-12-HL-P (虹润精密仪器公司型号为HR-WP-S815-020-12-HL-P)
智能外给定PID调节器，无通讯和变送输出，PID控制输出为4-20mA，输入信号为4-20mA，仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为80×160mm竖式
2、SWP-D805-020-12-HL-P (虹润精密仪器公司型号为HR-WP-D815-020-12-HL-P)
外给定调节器，无通讯和变送输出，PID控制输出为4-20mA，输入信号为4-20mA，仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为160×80mm横式
3、SWP-D915-020-12-HL-P (虹润精密仪器公司型号为HR-WP-D915-020-12-HL-P)
方形智能PID调节器，无通讯和变送输出，PID控制输出为4-20mA，输入信号为4-20mA,仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为96×96mm方形
4、SWP-S415-020-12-HL-P (虹润精密仪器公司型号为HR-WP-S415-020-12-HL-P)
智能调节器，无通讯和变送输出，PID控制输出为4-20mA，输入信号为4-20mA,仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为48×96mm竖式
5、SWP-D415-020-12-HL-P (虹润精密仪器公司型号为HR-WP-D415-020-12-HL-P)
智能自整定PID调节器，无通讯和变送输出，PID控制输出为4-20mA，输入信号为4-20mA仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为96×48mm横式
6、SWP-S815-022-12-HL-P (虹润精密仪器公司型号为HR-WP-S815-020-12-HL-P)
智能自整定PID调节器，无通讯，变送输出和PID控制输出为4-20mA，输入信号为4-20mA，仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为80×160mm竖式
7、SWP-D815-022-12-HL-P (虹润精密仪器公司型号为HR-WP-D815-020-12-HL-P)
智能自整定PID调节器，无通讯，变送输出和PID控制输出为4-20mA，输入信号为4-20mA，仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为160×80mm横式
8、SWP-D915-022-03-HL (虹润精密仪器公司型号为HR-WP-D915-022-03-HL)
智能温控器，无通讯，变送输出和PID控制输出为4-20mA，输入信号为k型热电偶,仪表带上、下限报警输出，仪表电源为AC220V，仪表外型为96×96mm方形
9、SWP-S415-022-08-HL (虹润精密仪器公司型号为HR-WP-S415-022-08-HL)
智能温度控制器，无通讯，变送输出和PID控制输出为4-20mA，输入信号为Pt100,仪表带上、下限报警输出，仪表电源为AC220V，仪表外型为48×96mm竖式
10、SWP-D415-022-12-HL-P (虹润精密仪器公司型号为HR-WP-D415-022-12-HL-P)
智能自整定PID调节器，无通讯，变送输出和PID控制输出为4-20mA，输入信号为4-20mA仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为96×48mm横式
