SWP-PID自整定控制仪/PID光柱显示控制仪
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出最佳PID控制参数。
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。
一、主要特点
1、 PID参数自整定。
2、
可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。
3、 手/自动无扰动切换，手自状态下可修改参数。
4、
具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。
二、特殊技术参数
控制输出方式 | PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
设定/显示精度 | +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
比例范围 | 0.0%-100.0%（单位：0.1%） |
积分（复位）时间 | 0-9,999s（单位：1s） |
微分（比率）时间 | 0-9,999s（单位：1s） |
控制周期 | 1-250s（单位：1s） |
采样周期 | 0.5s |
三、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）

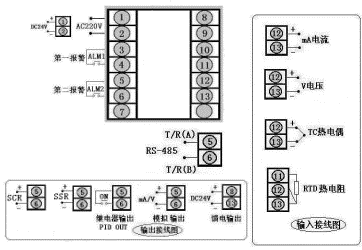

型号 | SWP-ND405系列 | 接 线 图 |
仪表外形 |
仪表尺寸:96×48×110mm |  |
型号 | SWP-ND405系列 | |
仪表外形 |
仪表尺寸:48×96×110mm | |

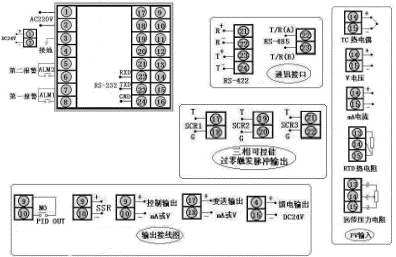

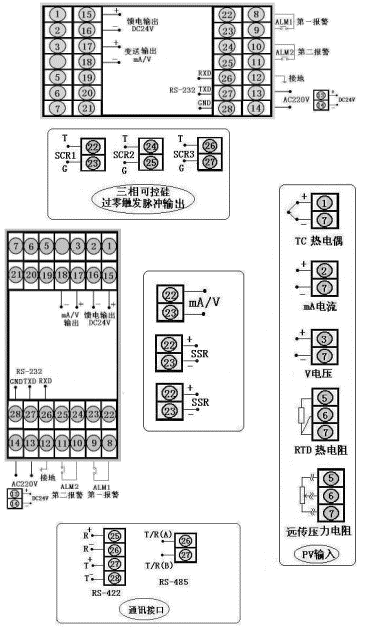

型号 | SWP-ND805系列 | 接 线 图 |
仪表外形 |
仪表尺寸:160×80×140mm |  |
型号 | SWP-NT805系列 | |
仪表外形 |
仪表尺寸:160×80×140mm | |
型号 | SWP-NS805系列 | |
仪表外形 |
仪表尺寸:80×160×140mm | |
型号 | SWP-NT805系列（竖式） | |
仪表外形 |
仪表尺寸:80×160×140mm | |

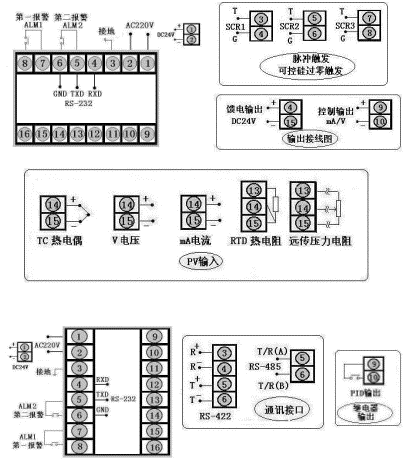

型号 | SWP-ND905系列 | 接 线 图 |
仪表外形 |
仪表尺寸:96×96×140mm |
|
型号 | SWP-ND705系列 | 接 线 图 |
仪表外形 |
仪表尺寸:72×72×110mm |
|

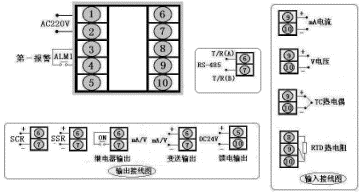

型号 | SWP-ND105系列 | 接 线 图 |
仪表外形 |
仪表尺寸:48×48×110mm |
|
四、SWP-LED系列PID参数自整定控制仪型谱表
型 号 | 代 码 | 说 明 | ||||||||||
SWP -N | □ □ □□ -□ □ -□ □□ -□ □-□-□ | 新一代PID自整定控制仪 | ||||||||||
外形特征 | DS | 横式显示仪表竖式显示仪表 | ||||||||||
外形尺寸 | 14789 | 48×48mm96×48mm（横） 48×96mm（竖）72×72mm160×80mm 80×160mm96×96mm | ||||||||||
控制作用 | 05 | PID自整定控制 | ||||||||||
通讯方式 | 02489 | 无通讯通讯接口为RS-232C通讯接口为RS-422通讯接口为RS-485通讯接口特殊规格 | ||||||||||
控制输出 | □ | 参见"控制输出方式" | ||||||||||
变送输出 | □ | 参见"变送输出方式" | ||||||||||
输入类型 | □□ | 参见"输入类型" | ||||||||||
第一报警方式 | NHL | 无报警（可省略）上限报警下限报警 | ||||||||||
第二报警方式 | NHL | 无报警（可省略）上限报警下限报警 | ||||||||||
馈电输出 | P | DC24V 馈电输出 | ||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | ||||||||||
五、SWP-LED系列PID光柱显示控制仪型谱表
型 号 | 代 码 | 说 明 | ||||||||||
SWP -N | T □ □□ -□ □ □- □□-□ □- □- □- □ | 新一代光柱PID显示控制仪 | ||||||||||
外形尺寸 | 8 | 160×80mm（横），80×160mm（竖） | ||||||||||
控制作用 | 05 | PID自整定控制 | ||||||||||
通讯方式 | 02489 | 无通讯通讯接口为RS-232C通讯接口为RS-422通讯接口为RS-485通讯接口特殊规格 | ||||||||||
控制输出 | □ | 参见"控制输出方式" | ||||||||||
变送输出 | □ | 参见"变送输出方式" | ||||||||||
输入类型 | □□ | 参见"输入类型" | ||||||||||
第一报警方式 | NHL | 无报警（可省略）上限报警下限报警 | ||||||||||
第二报警方式 | □ | 参见"报警方式" | ||||||||||
馈电输出 | P | 馈电输出 | ||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | ||||||||||
外形特征 | X | 横式显示竖式显示（可省略） | ||||||||||
★ 输入类型：
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V开方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V开方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA开方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA开方 |
★ 变送输出方式
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
★ 报警输出方式
选型代码 | N | H | L | G | A | D |
输出方式 | 无报警（可省略） | 上限报警 | 下限报警 | 偏差内报警 | 偏差外报警 | LBA报警 |
★ 控制输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | 特殊规格 |
★
注：D105报警输出只有一个。
控制输出为PID控制，变送输出为测量值对应的变送输出。D405及S405系列只能选择PID控制输出。
★
同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
★ 型号举例：
1、SWP-S805-020-12-HL-P
(虹润精密仪器公司型号为HR-WP-S805-020-12-HL-P)
智能PID调节器，无通讯和变送输出，PID控制输出为4-20mA，输入信号为4-20mA，仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为80×160mm竖式
2、SWP-D805-020-12-HL-P (虹润精密仪器公司型号为HR-WP-D805-020-12-HL-P)
智能调节器，无通讯和变送输出，PID控制输出为4-20mA，输入信号为4-20mA，仪表带上、下限报警输出，带DC24V馈
电输出，仪表电源为AC220V，仪表外型为160×80mm横式
3、SWP-D905-020-12-HL-P
(虹润精密仪器公司型号为HR-WP-D905-020-12-HL-P)
方形智能PID调节器，无通讯和变送输出，PID控制输出为4-20mA，输入信号为4-20mA,仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为96×96mm方形
4、SWP-S405-020-12-HL-P (虹润精密仪器公司型号为HR-WP-S405-020-12-HL-P)
智能调节器，无通讯和变送输出，PID控制输出为4-20mA，输入信号为4-20mA,仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为48×96mm竖式
5、SWP-D405-020-12-HL-P (虹润精密仪器公司型号为HR-WP-D405-020-12-HL-P)
智能自整定PID调节器，无通讯和变送输出，PID控制输出为4-20mA，输入信号为4-20mA仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为96×48mm横式
6、SWP-S805-022-12-HL-P (虹润精密仪器公司型号为HR-WP-S805-020-12-HL-P)
智能自整定PID调节器，无通讯，变送输出和PID控制输出为4-20mA，输入信号为4-20mA，仪表带上、下限报警输出，
带DC24V馈电输出，仪表电源为AC220V，仪表外型为80×160mm竖式
7、SWP-D805-022-12-HL-P
(虹润精密仪器公司型号为HR-WP-D805-020-12-HL-P)
智能自整定PID调节器，无通讯，变送输出和PID控制输出为4-20mA，输入信号为4-20mA，仪表带上、下限报警输出，
带DC24V馈电输出，仪表电源为AC220V，仪表外型为160×80mm横式
8、SWP-D905-022-03-HL
(虹润精密仪器公司型号为HR-WP-D905-022-03-HL)
智能温控器，无通讯，变送输出和PID控制输出为4-20mA，输入信号为k型热电偶,仪表带上、下限报警输出，仪表电
源为AC220V，仪表外型为96×96mm方形
9、SWP-S405-022-08-HL
(虹润精密仪器公司型号为HR-WP-S405-022-08-HL)
智能温度控制器，无通讯，变送输出和PID控制输出为4-20mA，输入信号为Pt100,仪表带上、下限报警输出，仪表电源为AC220V，仪表外型为48×96mm竖式
10、SWP-D405-022-12-HL-P (虹润精密仪器公司型号为HR-WP-D405-022-12-HL-P)
智能自整定PID调节器，无通讯，变送输出和PID控制输出为4-20mA，输入信号为4-20mA仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为96×48mm横式
