NHR-8700系列48路彩色数据采集无纸记录仪

概述NHR-8700系列48路彩色数据采集无纸记录仪用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。48路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率

电话：021-69028098
传真：021-69028066
邮箱：shkhyb@163.com

Description

概述

NHR-8700系列48路彩色数据采集无纸记录仪用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。48路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示等。人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺，使NHR-8700具有更高的性能价格比。

功能特点

7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。
全中文人机界面，操作使用极其简单，组态简便可靠，软件密码锁保证组态安全。
采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换的响应时间≤0.3S，实时检测、显示、记录、报警。带二、四、六、十二、十六、二十四 6种数显画面的选择用户可根据适用条件任意选择
全隔离万能输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。
全新T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。
外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
标准串行通讯接口，支持ModBus-RTU通讯协议。
10M Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。
配备标准USB2.0接口（最大可支持8G容量的U盘），U盘支持FAT16、FAT32格式，历史数据转存快捷方便。
支持SD卡扩展功能（最大可支持8G容量的SD卡），SD卡支持FAT16、FAT32格式，延长数据记录时间。
内部自带64MByteFLASH闪存芯片保存设置参数和历史数据，断电后数据可永久保存。
全铝密封外壳，保证仪表在恶劣环境中正常工作。

主要技术指标

1.输入信号：最多12通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
2.信号类型：
标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
线性电阻信号：0～400Ω；
3.精度：±0.2％FS。
4.采样周期：1秒。
5.存储容量：内部Flash存储器容量64M Byte。
6.记录时间：12通道，64M Byte容量。

记录间隔1秒2秒4秒6秒15秒30秒1分2分4分记录长度24天48天97天145天364天728天1456天2912天5825天

存储长度（不断电连续记录）的计算：
24天（间隔1秒时）- 5825天（间隔240秒时）
计算公式：记录时间（天）=

（注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算）
7.模拟量输出：4～20mA(负载电阻≤550Ω)、0～20mA(负载电阻≤550Ω)、0～10mA(负载电阻≤1.1KΩ)、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）。
8.报警输出：最多18路报警继电器常开触点输出，触点容量3A/250VAC（阻性负载）。
9.配电：变送器配电电源，额定电压24VDC，最大电流250mA。
10.通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。
11.供电：电压范围85～264VAC；频率范围：50～60Hz；最大功耗：20VA。
12.工作条件：工作温度：-10～60℃；湿度：10～90％（无结露）。

显示画面

实时曲线：可自由组合显示曲线和曲线颜色棒图画面：以棒图的形式显示测量值，同时还可显示通道位号、工程单位及报警状态等信息数显画面：显示实时测量值，同时还可显示通道位号、工程单位及报警状态等信息历史画面：可向前或向后查看保存在内存中的历史数据报警列表：显示最近的通道报警时间、消报时间及报警状态等信息打印画面：可通过设定起始时间和结束时间来打印这段时间的曲线和数据备份画面：可通过设定起始时间和结束时间来备份这段时间的数据组态画面：用来查看和修改各组态的参数

仪表选型

NHR-87 □-□-□-□-□
① ② ③ ④ ⑤

①输入通道数		②变送输出通道数（备注）
代码	输入通道	代码	输出通道
13 14 15 . . . 47 48	13路输入 14路输入 15路输入 . . . 47路输入 48路输入	X 01 02 03 . . 11 12	无输出 1路输出 2路输出 3路输出 . . 11路输出 12路输出
③报警输出通道数（备注）		④供电电源
代码	输出类型（负载电阻RL）	代码	电压范围
X 01 02 03 . . . 17 18	无输出 1限报警 2限报警 3限报警 . . . 17限报警 18限报警	A	AC85～264V(50～60HZ)
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
通讯输出		打印功能
代码	通讯输出类型	代码	打印接口
D1 D2	RS485通讯 RS232通讯	D3	RS232C打印
馈电输出		USB转存功能
代码	馈电输出	代码	USB转存
P	DC24V	U	USB转存（U盘）
SD卡扩展功能		以太网通讯功能
代码	SD卡扩展	代码	以太网通讯
SD	SD卡扩展（SD卡）	E	以太网通讯

备注：
模拟输出通道数+继电器输出通道数≤18

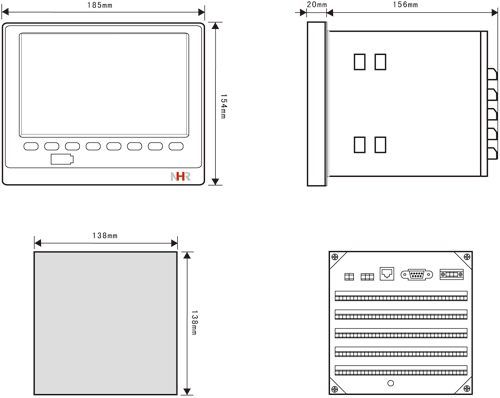

仪表外形尺寸及开孔尺寸

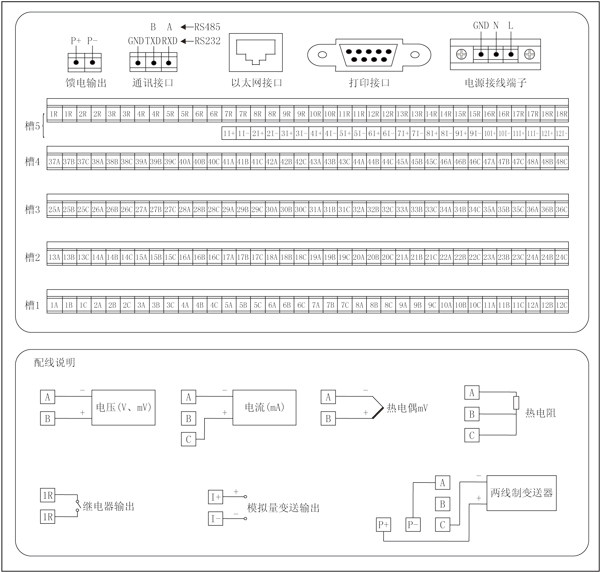

接线图
