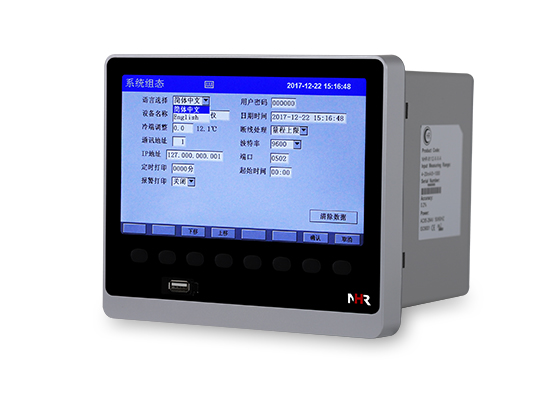

NHR-8300系列彩色定点/程序段调节无纸记录仪
概述NHR-8300系列彩色定点/程序段调节无纸记录仪采用微分先行的控制算法，比例带
P、积分时间I和微分时间D相互独立，调整时不需要考虑相互影响，可以控制系统的过冲量，抗干扰能力强。24路万能输
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
| 概述 |
| NHR-8300系列彩色定点/程序段调节无纸记录仪采用微分先行的控制算法，比例带 P、积分时间I和微分时间D相互独立，调整时不需要考虑相互影响，可以控制系统的过冲量，抗干扰能力强。24路万能输入（可组态选择输入：标准电压、标准 电流、热电偶、热电阻、毫伏等）其中可带8路控制输入。可带8路控制输出或12路变送输出或18路报警输出，RS232/485通讯接口，以太网接口，微 型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示。 |
 功能特点 |
|
| 主要技术指标 |
| 1.输入信号：最多12通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。 2.信号类型： 标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V； 标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA； 毫伏信号：0～20mV、0～100mV、±20mV、±100mV； 热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26； 热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2； 线性电阻信号：0～400Ω； 3.精度：±0.2％FS。 4.采样周期：1秒。 5.存储容量：内部Flash存储器容量64M Byte。 6.记录时间：12通道，64M Byte容量。 |
| 记录间隔1秒2秒4秒6秒15秒30秒1分2分4分记录长度24天48天97天145天364天728天1456天2912天5825天 |
| 存储长度（不断电连续记录）的计算： 24天（间隔1秒时）- 5825天（间隔240秒时） 计算公式：记录时间（天）=  （注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算） 7.模拟量输出：4～20mA(负载电阻≤550Ω)、0～20mA(负载电阻≤550Ω)、0～10mA(负载电阻≤1.1KΩ)、 1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）。 8.报警输出：最多18路报警继电器常开触点输出，触点容量3A/250VAC（阻性负载）。 9.配电：变送器配电电源，额定电压24VDC，最大电流250mA。 10.通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。 11.供电：电压范围85～264VAC；频率范围：50～60Hz；最大功耗：20VA。 12.工作条件：工作温度：-10～60℃；湿度：10～90％（无结露）。 |
7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。 显示画面 |
| 实时曲线：可自由组合显示曲线和曲线颜色 棒图画面：以棒图的形式显示测量值，同时还可显示通道位号、工程单位及报警状态等信息 数显画面：显示实时测量值，同时还可显示通道位号、工程单位及报警状态等信息 历史画面：可向前或向后查看保存在内存中的历史数据 报警列表：显示最近的通道报警时间、消报时间及报警状态等信息 打印画面：可通过设定起始时间和结束时间来打印这段时间的曲线和数据 备份画面：可通过设定起始时间和结束时间来备份这段时间的数据 组态画面：用来查看和修改各组态的参数 |
 仪表选型 |
| NHR-83 □-□/□/□-□-□-□-□ ① ② ③ ④ ⑤ ⑥ |
| ①输入通道数（备注） | ②控制输出通道数（备注2） | ||
| 代码 | 输入通道 | 代码 | 输出通道 |
| 01 02 03 . . . 23 24 | 1路输入 2路输入 3路输入 . . . 23路输入 24路输入 | X I01 . . I08 K01 . . K08 S01 . . S08 | 无输出 1～8路模拟量控制输出 1～8路继电器控制输出 1～8路固态继电器驱动 |
| ③变送输出通道数（备注2） | ④报警输出通道数（备注2） | ||
| 代码 | 输出类型（负载电阻RL） | 代码 | 输出通道 |
| X 01 02 03 . . . 11 12 | 无输出 1路输出 2路输出 3路输出 . . . 11路输出 12路输出 | X 01 02 03 . . 17 18 | 无输出 1限输出 2限输出 3限输出 . . 17限输出 18限输出 |
| ⑤供电电源 | |||
| 代码 | 电压范围 | ||
| A | AC85～264V(50～60HZ) | ||
| ⑥附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | |||
| 通讯输出 | 打印功能 | ||
| 代码 | 通讯输出类型 | 代码 | 打印接口 |
| D1 D2 | RS485通讯 RS232通讯 | D3 | RS232C打印 |
| 馈电输出 | USB转存功能 | ||
| 代码 | 馈电输出 | 代码 | USB转存 |
| P | DC24V | U | USB转存（U盘） |
| SD卡扩展功能 | 以太网通讯功能 | ||
| 代码 | SD卡扩展 | 代码 | 以太网通讯 |
| SD | SD卡扩展（SD卡） | E | 以太网通讯 |
| 备注1：在24路输入通道数中，最多带8路PID控制输入。 备注2：模拟量控制输出通道数+继电器控制输出+固态继电器驱动电压输出≤8； 控制输出通道数+变送输出通道数+报警输出通道数≤18； |

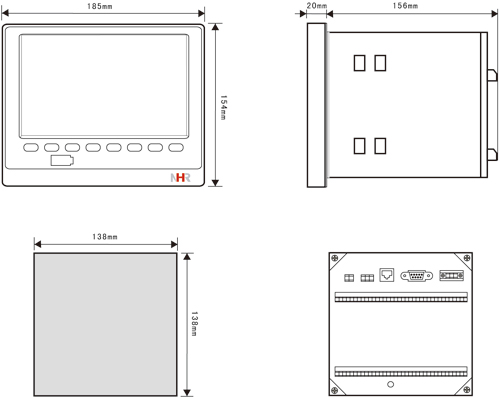

 仪表外形尺寸及开孔尺寸 |
 |

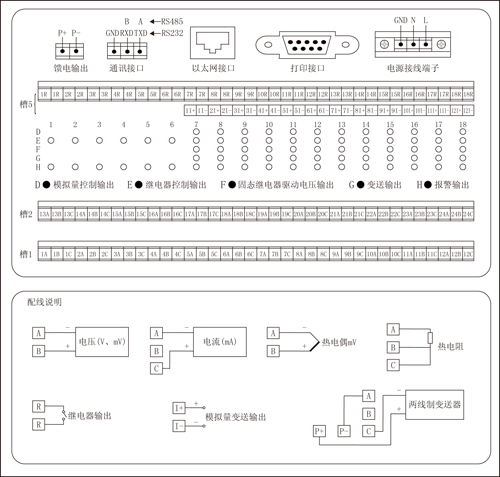

| 接线图 |
 |
