A系列智能自整定PID调节仪是采用电脑推理和决策的新型人工智能控制仪表，广泛适用于工业设备和生产过程中温度、压力、流量、物位、转速、速度、浓度、湿度等各类工业参数的显示与控制。该智能控制仪表汇集了本公司多年的工业控制理论和仪表制造经验,将多种实用功能集成于一个产品之中,将经典控制理论和人工智能结合在一起,使本仪表能够取得理想的控制效果，充分展现其独到的多用性和实用性。

本仪表具有以下特点：

1、 多种信号输入：可在现场按需要任意选择：B、S、K、E、T、J、R、Wre3-25热电偶；

PT100、PT100.1、Cu50、Cu100热电阻；Ⅱ型、Ⅲ型线性电流、电压；远传压力变送器及

毫伏信号输入。

2、 多种输出类型：

1） 单相/三相5A可控硅过零触发输出，可直接驱动500W负载或600V/100A可控硅，以时间

比例（PWM）方式控制，输出周期1～250秒可调。

2） 单相/三相10A固态继电器控制输出，输出周期1～250秒可调。

3） 继电器控制输出，触点容量220V/10A（阻性负载），输出周期1～250秒可调

4） 模拟信号控制输出，可选（4～20）mA、0～10mA或（1～5）V（与OUT值对应）

5） 模拟信号变送输出,可选(4～20)mA、0～10mA或（1～5）V（与测量值对应，）

6） 继电器报警输出，有绝对值上下限报警、上下偏差报警、内外偏差报警等多种形式供选择，

触点容量220V/5A（阻性负载）。

7） 具有RS485或RS232通讯接口，RS485接口最多可联机128台，最远通讯距离可达1200米。

3、 具有正作用（制冷）和反作用（加热）两种控制方式。

4、 可选择是否需要热电偶自动冷端补偿的功能。

5、 具有2种可选的抑制过冲功能。

6、 具有标准/特殊二种PID参数自整定方式。

7、 采用高亮度数码管显示，或液晶显示屏显示。

1) 采用EEPROM对数据进行保护，最长保护时间可达100年。

2) 采用可调整数字滤波和抗脉冲干扰滤波等措施，抗串模干扰性能较好。

3) 采用开关电源、看门狗电路，可有效地防止电网电压波动和强电干扰的影响。

8、 输入、输出与通讯电路采取相互隔离措施。

9、 故障报警功能：仪表A/D转换器损坏、存储器损坏、信号断偶（开路）等，均会报警提示。

>主要技术参数

1. 显示精度：0.5％F.S±1(字)

2. 显示分辨力：热电偶、PT100信号为1℃，PT100.1、Cu50、Cu100信号为0.1℃，线性信号为

0.001、0.01、0.1、1可选择。

3. 输出精度：继电器报警值、回差值、偏差值同相应的设定值,模拟信号变送输出为0.5％ 。

4. 输入类型：热电偶：B、S、K、E、T、J、R、Wre3-25

热电阻：PT100、PT100.1、Cu50、Cu100

远传压力传感器：（30～350）Ω

压力传感器：0～200mV

线性输入：Ⅱ型（0～10mA,0～5V）

Ⅲ型（4mA～20mA,1V～5V）

产品详情

>仪表外形尺寸及开孔尺寸

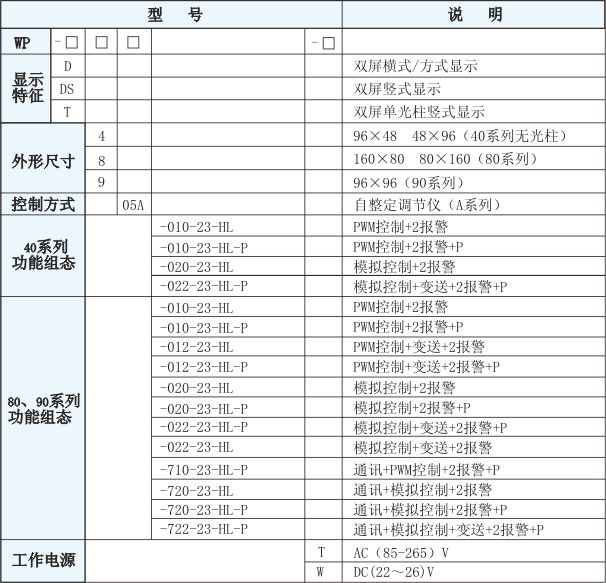

>选型表

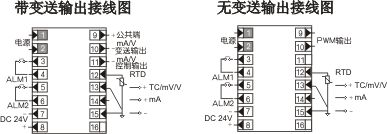

>接线图

>>96×96,48×96仪表接线图

★ 注：带有馈电P输出时请参阅随机接线图。

>>80×160仪表接线图

★ 注：将竖表接线图逆时针旋转90°即为横表(160×80)接线图。

>>48×96仪表接线图

★ 注：将竖表接线图逆时针旋转90°即为横表(96×48)接线图。
