5位高精度智能数字显示控制仪拥有24位A/D转换器;具备万分之五的精度和十万分之一的显示分辨率;每秒1次到20次的可设置分档测控速度兼顾高分辨力和测控速度的不同应用需求;显示亮度有3档可调节。16段折线功能。具备最大值和最小值记忆功能;3点开关量输入和4个按键可通过单独编程以实现指定功能。

抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到Ⅲ级。

温漂(-10℃～50℃范围内)：

·仪表内部基准小于5ppm/℃;

·热电偶、热电阻、直流mV输入都小于10ppm/℃;

·直流电流、直流电压输入小于30ppm/℃;

·如果用户对这2种信号的温漂要求较高，可在订货时提出特殊订制。

输入信号包括：热电阻(Ptl00、Pt1000三线制或四线制，可跳线选择)，测温范围为(-200.00～500.00)℃

热电偶 (K、S、E、T) ，分辨力为0.1℃；直流电流；直流电压；直流mV。

>>基本技术规格

电 源 ·85V～265VAC

工作环境 ·温度：0～50℃ 湿度≤85% 无凝露

显示范围 ·-19999～99999，小数点位置可设定

显示颜色 ·红色，显示亮度3级可设定

显示分辨力 ·1/100000

输入信号类型 ·电压、电流、热电阻、mV5种,其中

电压 ·(1～5)V DC,0～5V DC可通过设定选择

电流 ·(4～20)mA,0～10mA,0～20mA可通过设定选择

热电阻 ·Ptl000或Ptl00订货时必须注明3线制或4线制通过仪表内部跳线选择

测温范围 ·-(200.00～500.00)℃

热电偶 ·K,S,E,T可通过设定选择，分辨力0.1℃

mV信号 ·30mV，60mV,120mV可通过设定选择

基本误差 ·小于±0.05%F.S±1字

测量分辨力 ·24位A/D转换器

A/D转换速率 :20次/秒

测控速度: 1次/秒、5次/秒、10次/秒、20次/秒4档可选

>>选配件技术规格

报警输出 ·继电器输出：触点容量220V AC,3A(阻性负载)

·OC门输出：电压<30V,电流<50mA（订货时注明）

变送输出 ·光电隔离: (4～20)mA,0～10mA,0～20mA直流电流输出，通过设定选择。

负载能力≤500Ω

(1～5)V,0～5V,0～10V直流电压输出，需订货时注明

·输出分辨力：1/3000，误差<±0.2%FS;

16位变送输出可订货，误差<0.04%FS

外供电源 ·普通电源P1：用于给变送器供电，输出值与标称值的误差<±5%,负载能力≤100mA

·精密恒压源P2：用于给压力、荷重等应变式传感器供电，输出值与标称值的误差<0.1%,负载能力≤40mA

·精密恒流源P3：一般1.28mA,用于给扩散硅压力传感器供电

产品详情

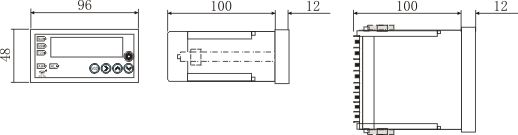

>外形尺寸图

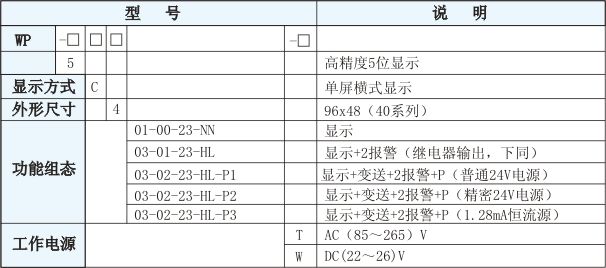

>选型表
