YTXC耐震电接点压力表
耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸 汽等压力。
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸 汽等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。
耐震轴向带边电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，耐震轴向带边电接点压力表适用测量对铜和铜合金无腐蚀性的气体，液体或蒸汽等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。耐震轴向带边电接点压力表其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。
广泛应用于机械、化工、石油、冶金、电力等工业生产过程。耐震轴向带边电接点压力表更可以安装在仪表面板上,便于现场工人操作.

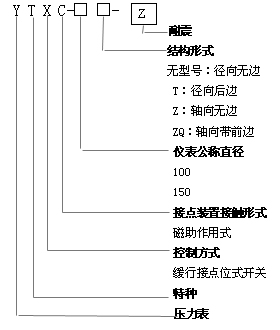

型号选择
技术参数：
| 型号 | YTXC-100ZQ-Z | YTXC-150ZQ-Z | YTXC-100-Z | YTXC-150-Z | YTXC-100TQ-Z | YTXC-150TQ-Z | |
| 结构形式 | 轴向带前边 | 径向无边 | 径向带前边 | ||||
| 测量范围 MPa | -0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60 | ||||||
| 精确度% | ± 1.6 | ||||||
| 接点电参数 | 工作电压 | 380VAC;220VDC | |||||
| 最大工作电流 | 1A | ||||||
| 持续电流 | 0.6A | ||||||
| 最大功率 （无感负载） | 20VA | ||||||
| 连接器 | X14K4P | 防水接线盒 | X14K4P | 防水接线盒 | X14K4P | ||
使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
执行标准：Q/320211 DGH05-2004

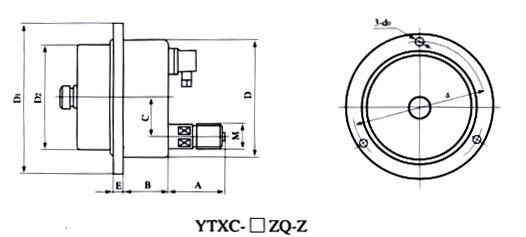

外形尺寸
| 型号 | 外形尺寸mm | ||||||||||
| D | D1 | D2 | D3 | A | B | C | E | d | d0 | M | |
| YTXC-100-Z | 100 | 120 | 96 | / | 44 | 38 | / | 12.5 | / | / | M20×1.5 |
| YTXC-100ZQ-Z | 100 | 130 | 96 | / | 42 | 33 | 34 | 8.5 | 118 | 5.6 | |
| YTXC-100TQ-Z | 100 | 125 | 96 | 102 | 44 | 38 | / | 9.5 | 118 | 5.6 | |
| YTXC-150-Z | 150 | 164 | 136 | / | 50 | 44 | / | 16 | / | / | |
| YTXC-150ZQ-Z | 150 | 177 | 136 | / | 50 | 43 | 55 | 14 | 165 | 5.6 | |
| YTXC-150TQ-Z | 150 | 177 | 136 | 144 | 50 | 44 | / | 18 | 165 | 5.6 | |
