一、概述

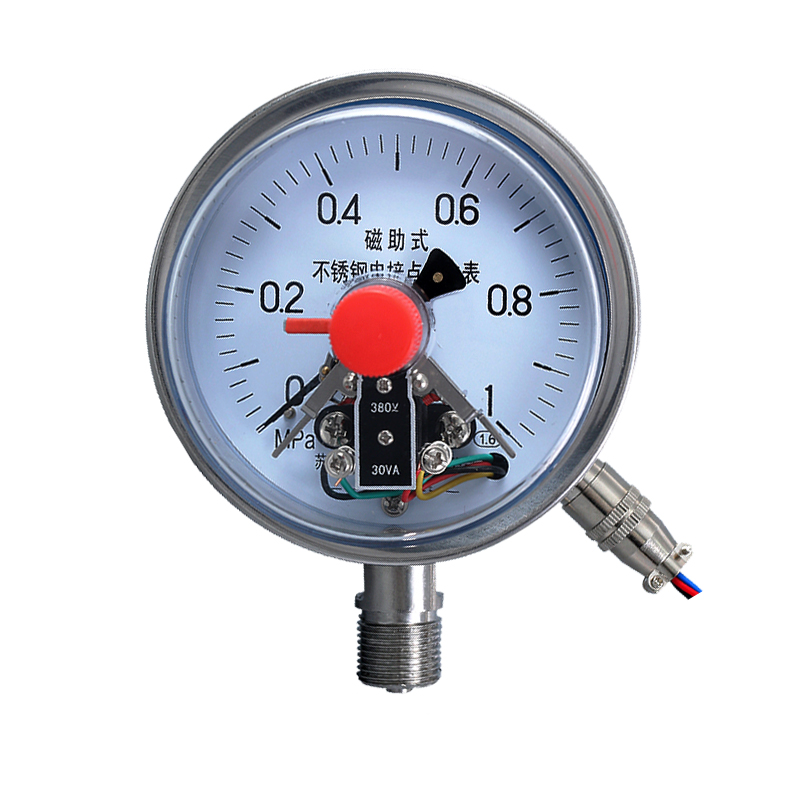

　　特种磁助电接点压力表是根据使用工况的不同要求，在普通型磁助电接点压力表的基础上，研制了具有耐震、耐腐、氨用、耐蚀耐震及带有隔膜隔离器等功能的多种类型的产品。广泛应用于石油、化工、电站、冶金等工业部门，在环境较为恶劣和有耐腐要求的场合中测量无爆炸危险的各种流体介质的压力。仪表经与相应的电气器件配套使用，可达到对被测压力系统实现自动控制和发信（报警）的目的。
　　本系列仪表具有机构新颖、性能稳定。动作可靠、规格齐全、适应性强等特点。又具有指示控制并存的特点，因此是一般压力控制器无可比拟的压力控制仪表
二、主要技术指标及功能
标度范围、精确度等级及接头螺纹尺寸

三、使用环境条件

　　接点装置电气参数及控制形式与YXC系列磁助电接点压力表相同

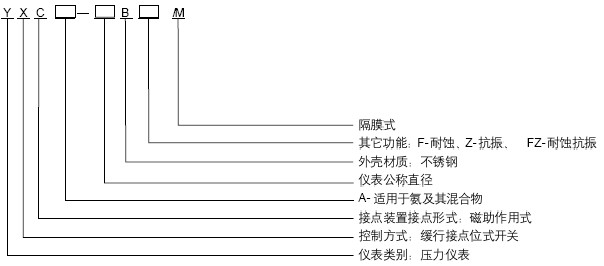

四、型号表示

五、结构原理
　　仪表由测量系统、指示装置、磁助电接点装置、外壳、调整装置和接线盒(插头座)等组成。
　　仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形——位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针(连同触头)逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头(上限或下限)相接触(动断或动合)的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
六、电气线路连接示意图
