虹润NHR-W21系列无源信号隔离器
单通道、双通道、三通道、四通道。直流电流输入。直流电流/电压输出。输入/输出磁隔离。传输精度(20℃)：0.15%FS。响应时间短，厚度薄，功耗低。插拔式端子，便于安装、维护。标准的35mmDIN导
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
 |  单通道、双通道、三通道、四通道。 直流电流输入。 直流电流/电压输出。 输入/输出磁隔离。 传输精度(20℃)：0.15%FS。 响应时间短，厚度薄，功耗低。 插拔式端子，便于安装、维护。 标准的35mmDIN导轨卡式安装。 |
概述
无源信号隔离器无需外供电源，从输入信号上获取少许能量，实现信号隔离。可以与各种工业传感器、现场仪表配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据的需求。本产品品种分为一进一出、两进两出、三进三出、四进四出，且输入、输出磁隔离。

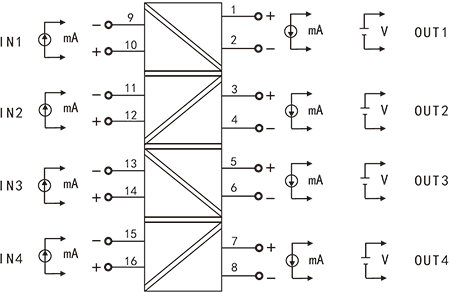

接线图

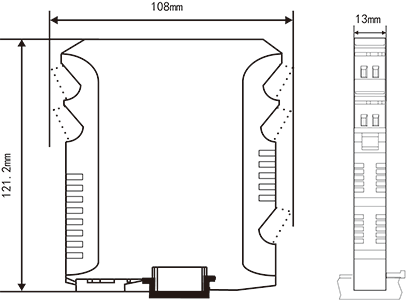

结构外型图
|
技术参数
| 输入 | |
| 输入信号 | 0-20mA，4-20mA |
| 电压降 | 2.5V（I=20mA） |
| 响应电流 | < 50uA |
| 最大输入/过载输入 | 50mA /100mA |
| 最大输入电压/过载输入电压 | 30V / 30V |
| 极限电压输入 | 33V |
| 输出 | |
| 输出信号 | 0-20mA，4-20mA，0-5V，1-5V |
| 电压降 | 2.5V（I=20mA） |
| 最大输出 | 35mA |
| 纹波 | 10mVp-p |
| 其它参数 | |
| 传办理精度(20℃) | 0.15%FS |
| 附加误差 | 0.02%*PV /100Ω（注：PV为测量量程值） |
| 温度系数（负载100Ω） | ≤（0.02%*PV）/K/100Ω（注：PV为测量量程值） |
| 截止频率 | <30Hz |
| 阶跃响应(10%-90%) | ≤2ms |
| 耐压测试 | 输入、输出：2000V AC 1min |
| 工作温度范围 | -10℃ ~ 70℃ |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 13*108*121.2mm(宽*高*深) |
| 重量 | 约130克 |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 | 直流电流源 |

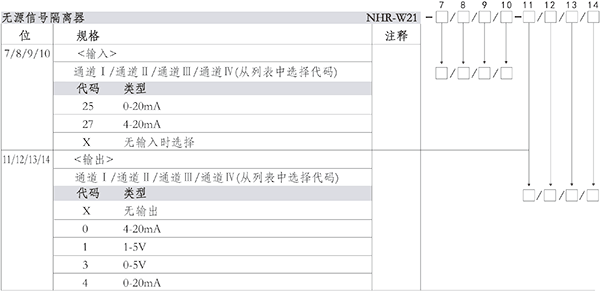

仪表选型
|
备注： 无源信号隔离器可选择一进一出、二进二出、三进三出、四进四出。 |
