虹润NHR-M31智能电压/电流变送器
单通道、双通道。直流电压、电流输入。模拟量、RS485、继电器接点信号输出。输入-电源、输出-电源磁隔离 输入-输出光电隔离。传输精度（20℃）：0.2%FS。模块化设计，体积小，功耗低。全智能，数
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
 |  单通道、双通道。 直流电压、电流输入。 模拟量、RS485、继电器接点信号输出。 输入-电源、输出-电源磁隔离输入-输出光电隔离。 传输精度（20℃）：0.2%FS。 模块化设计，体积小，功耗低。 全智能，数字化，可编程。 插拔式端子，便于安装、维护。 标准的35mmDIN导轨卡式安装。 |
概述
将直流电压或电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的 稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。

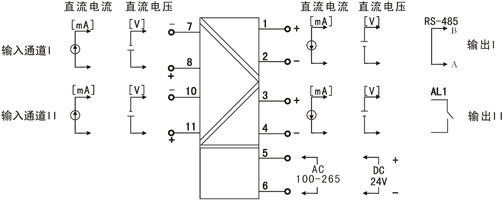

接线图

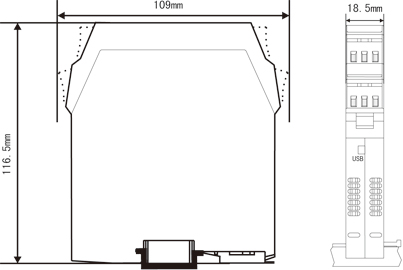

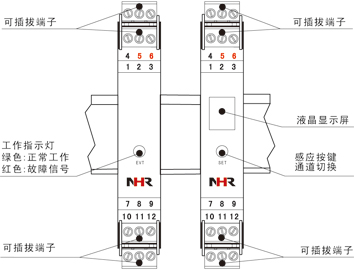

结构外型图
|
技术参数
| 输入 | |
| 输入信号 | 直流电压、电流(订货时确定或配置编程器自行编程) |
| 输入阻抗 | 电流阻抗≤100Ω，电压阻抗≥250KΩ |
| 最大输入电流/电压 | ≤30mA/≤10.5V |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V,0-10V |
| 输出负载 | 4-20mA、0-10mA、0-20mA 负载电阻RL≤500Ω； 1-5V，0-5V负载电阻RL≥250KΩ；0-10V负载电阻RL≥500KΩ (需要更高负载能力时，请在订货时说明) |
| 报警输出 | 继电器，容量：DC30V/2A，AC125V/0.6A |
| RS485通讯 | MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤9.6kbps |
| 电源 | |
| 电源 | DC24V(±10%)，AC100-265V(50/60Hz) |
| 功耗 | DC24V 单路输出功耗：≤1.7W，双路输出功耗：≤2.2W AC100-265V 单路输出功耗：≤2.5W，双路输出功耗：≤3W |
| 其它参数 | |
| 绝缘电阻 (输入/输出/电源之间) | ≥100MΩ（500VDC时） |
| 绝缘强度 (输入/输出/电源之间) | 1500Vrms (1 min，无火花) |
| 工作温度 | 0～50℃(无凝露、无结冰) |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃(无凝露、无结冰) |
| 温度漂移 | 0.0075%FS/℃ |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 18.5*109*116.5mm(宽*高*深) |
| 传输精度 | 0.2%FS |
| 响应时间 | 单路≤0.3S， 双路≤0.5S |
| 重量 | 约140克 |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 | 直流电压/电流源 |
仪表选型
| 7 | 8 | 9 | 10 | 11 | 12 | ||||||||||||
| M3 系列智能电压/电流变送器 NHR-M31 | - | □ | - | □ | / | □ | - | □ | / | □ | - | □ | |||||
| 位 | 规格 | 注释 | | | | | | | | | | ↓ □ |
| | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D | |||||||
| 7 | <显示方式> | ||||||||||||||||
| 无显示 | |||||||||||||||||
| 液晶显示 | |||||||||||||||||
| 8/9 | <输入> | ||||||||||||||||
| 通道I/通道II(从列表中选择代码) | |||||||||||||||||
| 代码 | 类型 | 代码 | 类型 | ||||||||||||||
| 25 | 0-20mA | 31 | 0-10V(不可切换) | ||||||||||||||
| 26 | 0-10mA | 32 | 0-10mA开方 | ||||||||||||||
| 27 | 4-20mA | 33 | 4-20mA开方 | ||||||||||||||
| 28 | 0-5V | 34 | 0-5V开方 | ||||||||||||||
| 29 | 1-5V | 35 | 1-5V开方 | ||||||||||||||
| 30 | -5-5V | X | 通道II无输入时选择 | ||||||||||||||
| 10/11 | <输出> | ||||||||||||||||
| 输出I/输出II(从列表中选择代码) | |||||||||||||||||
| 代码 | 类型 | 代码 | 类型 | ||||||||||||||
| X | 无输出 | 4 | 0-20mA | ||||||||||||||
| 0 | 4-20mA | 5 | 0-10V(不可切换) | ||||||||||||||
| 1 | 1-5V | K1 | 继电器接点(仅限于输出II) | ||||||||||||||
| 2 | 0-10mA | D1 | RS485通迅(仅限于输出I) | ||||||||||||||
| 3 | 0-5V | (Modbus RTU) | |||||||||||||||
| 12 | <电源> | ||||||||||||||||
| AC100-265V，50/60Hz | |||||||||||||||||
| DC24V （±10%） | |||||||||||||||||
型号举例：NHR-M31-Y-27/X-0/0-A
三端子电流变送器带液晶显示，第一路输入信号为4-20mA，第二路无输入信号，双路输出信号为4-20mA，供电电源为AC100-265V。
备注：特殊功能可订制。
