单通道。 交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入。 模拟量、RS485、RS232信号输出。 输入/输出/电源三隔离。 传输精度±0.2%。 模块化设计，体积小，功耗低 各端子可带电插拔，便于安装、维护。 标准的35mmDIN导轨卡式安装。

概述

本产品采用全隔离技术，可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单相、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能；具备RS485接口通迅功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。

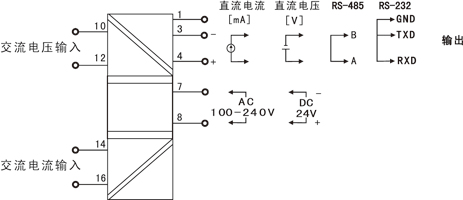

接线图

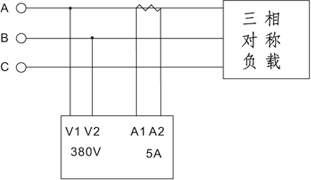

三相平衡负载测量时，接线方法如下：

单相负载测量时，接线方法如下：

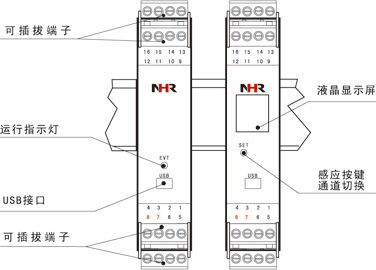

结构外型图

技术参数

仪表选型

型号举例：NHR-D4-Y-A-0-D(A/0-5A)
         智能电量变送器带液晶显示，输入信号为0-5A，输出信号为4-20mA，供电电源为DC24V。

备注：
        订货时请在选型后标注输入量程范围；
        特殊功能可订制。
