虹润NHR-A4系列简易型电量变送器
单通道、双通道交流电压、电流输入模拟量输出输入/输出/电源磁隔离传输精度（20℃）：0.5%FS模块化设计，体积小，功耗低插拔式端子，便于安装、维护标准的35mmDIN导轨卡式安装概述本产品采用电磁
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
 |  单通道、双通道 交流电压、电流输入 模拟量输出 输入/输出/电源磁隔离 传输精度（20℃）：0.5%FS 模块化设计，体积小，功耗低 插拔式端子，便于安装、维护 标准的35mmDIN导轨卡式安装 |
概述
本产品采用电磁隔离技术，对电网或电路中的交流电流、电压进行实时测量，它可将被测交流电流、电压转换成按线性比例输出的直流电流或者直流电压信号，产品具有高精度、高隔离、快响应时间、低漂移、低功耗等特点。产品品种可分为一进一出、两进两出，且输入、输出回路完全隔离，输出信号与电源隔离，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

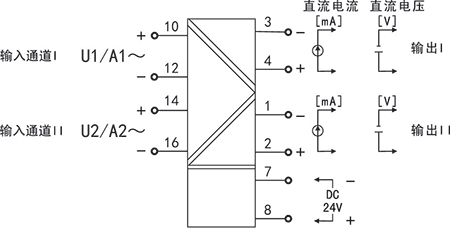

接线图
结构外型图
|
技术参数
| 输入 | |
| 输入信号 | 交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入 |
| 交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 | |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 | 电流型≤500Ω，电压型≥250KΩ |
| 电源 | |
| 电源 | DC24V(±10%) |
| 功耗 | ≤1.4W |
| 其它参数 | |
| 绝缘阻抗 (输入/输出/电源之间) | ≥100MΩ（500VDC时） |
| 耐压强度 (输入/输出/电源之间) | 1500Vrms（1 min，无火花） |
| 工作温度 | 0～50℃（无凝露、无结冰） |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 22.5*110*115mm(宽*高*深) |
| 传输精度 | 0.5%FS |
| 响应时间 | ≤300mS |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
仪表选型
| 7 | 8 | 9 | 10 | 11 | |||||||||
| A4系列简易型电量变送器 NHR-A4 | - | □ | / | □ | - | □ | / | □ | - | □ | |||
| 位 | 规格 | 注释 | | | | | | | ↓ □ | / | | | | | | | | | | | | | | | | | | | ↓ □ | / | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | ↓ D | ||||
| 7/8 | <输入> | ||||||||||||
| 通道I/通道II(从列表中选择代码) | |||||||||||||
| 代码 | 类型 | ||||||||||||
| A | 交流电流 （0-5A） | ||||||||||||
| V | 交流电压 （0-500V） | ||||||||||||
| X | 通道II无输入时选择 | ||||||||||||
| 9/10 | <输出>(从列表中选择代码) | ||||||||||||
| 代码 | 类型 | ||||||||||||
| X | 无输出 | ||||||||||||
| 0 | 4-20mA | ||||||||||||
| 1 | 1-5V | ||||||||||||
| 2 | 0-10mA | ||||||||||||
| 3 | 0-5V | ||||||||||||
| 4 | 0-20mA | ||||||||||||
| 11 | <电源> | ||||||||||||
| DC24V(±10%) | |||||||||||||
型号举例：NHR-A4-A/A-0/0-D(A/0-5A)
简易型电量变送器，两进两出类型，输入信号为0-5A，输出信号都为4-20mA，供电电源为DC24V。
备注：
简易型电量变送器只能选择一进一出、两进两出
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
订货时请在选型后标注输入量程范围；
特殊功能可订制。
