一、系统概述
目前传统供汽主要存在收费难、成本高、工作繁琐等经营难题。传统人工抄表，不仅耗费巨大的人力成本，而且还存在易错易漏等问题，难以精准统计用汽量。同时，随着用户数量的增加，难以形成系统化的管理。此外，传统付费方式为“先用汽，后付费”，这不仅造成了供汽方资金压力大，周转周期长，如遇到用户恶意欠款、偷汽漏气会进一步加重供汽企业损失。对于分布不同省、地市或同地市不同区域的连锁商业、百货、门店、物业、院校等业务分散的情况，政府要求集中管理、线上支付，但常规的本地插卡付费、本地预付费并不能完全满足用户管理需求，所以 IC卡蒸汽预付费远程计量管理系统应运而生。

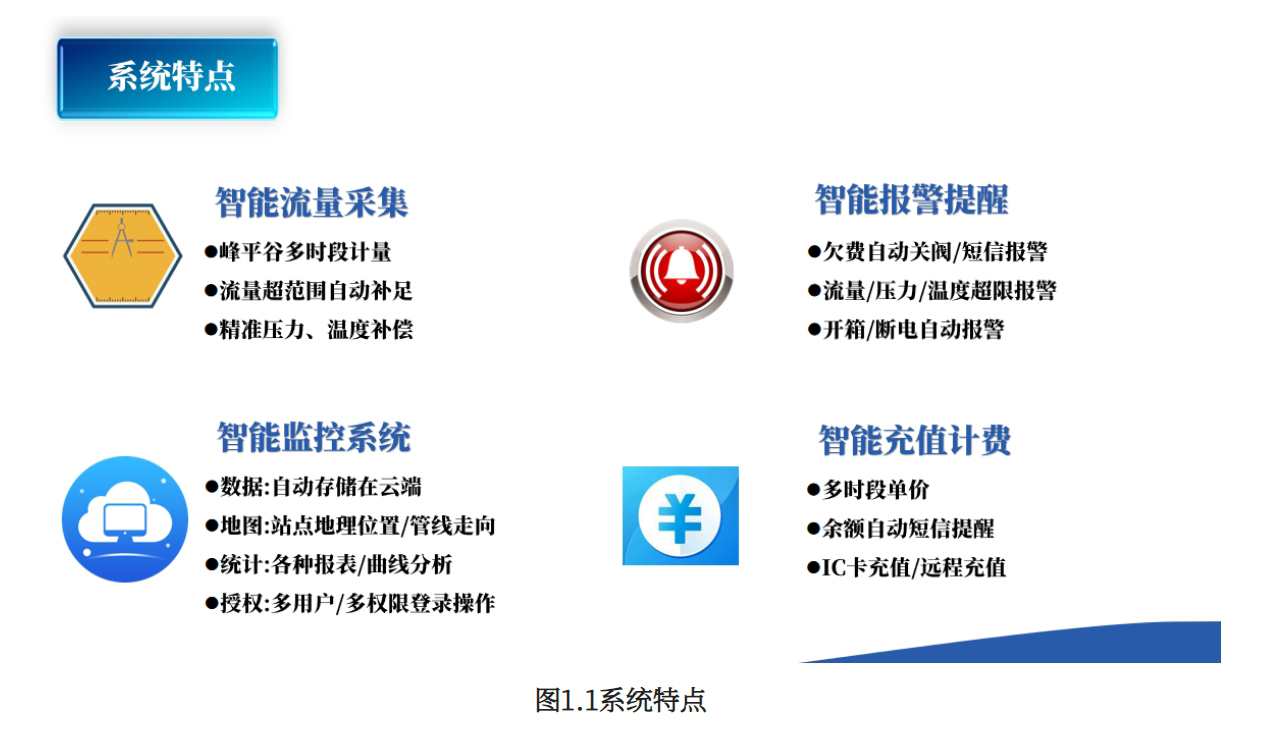

IC卡蒸汽预付费远程计量管理系统利用远程监测，对整个热网管道，仪表进行监控，不仅可以全面掌握整个热网管线供热状态，还能快速、准确地反映管道故障发生的位置，方便维护人员及时查修，该系统的运用不仅节省大量的人力、物力，而且还提高了热网的现代化管理水平。远程监控网络实际运用后，抄表人员并可兼做稽查人员，若监控室发现有用户存在可疑现象可随时去检查，减少偷汽情况发生的可能性，并对用户形成震慑力。
本仪表依据有关国家及行业标准，针对不同介质和流量传感器，建立了多种流量数学模型，精确进行流量测量与计算。可广泛应用于石化、化工、冶金、电力、轻工、医药及城市燃气、供热等行业的贸易结算和工厂计量管理网络。
二、系统组成
IC 卡蒸汽预付费远程计量管理系统，是需要在蒸汽管道设备上安装一个预付费控制箱，以达到监控用户用汽量、控制电动阀开闭等目的，控制箱内置 GPRS无线传输模块，可轻松将用户的瞬时流量、累计流量、温度、压力、余额、阀门开度、箱门开闭、断电监测状态等信息上传到热网资源管理中心，远程监控各用汽单位的用汽情况。对欠缴蒸汽资源费的用户，资源管理中心工作人员可通过计算机系统对用汽单位的电动阀开闭进行异地远程或自动控制，实现热网资源管理与监控的自动化和一体化。

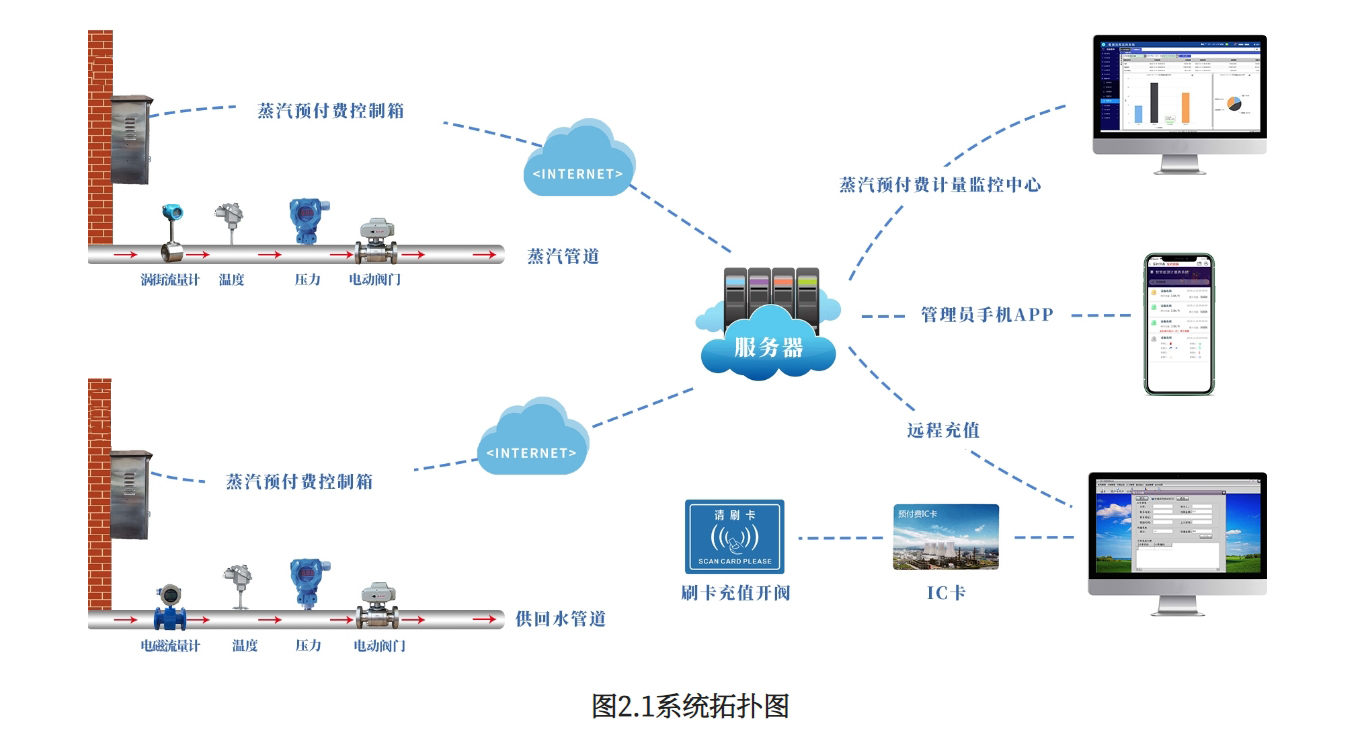

IC卡蒸汽预付费管理系统由监测中心、通信网络、控制箱和现场流量计设备四部分组成。

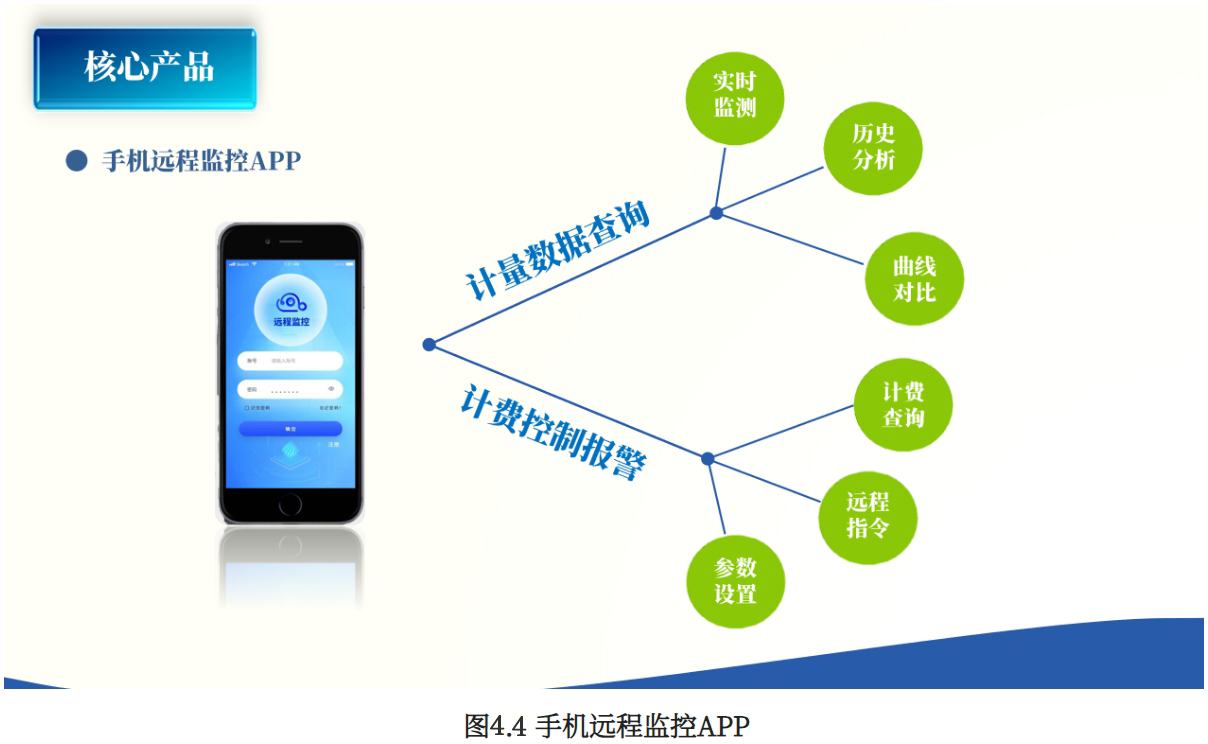

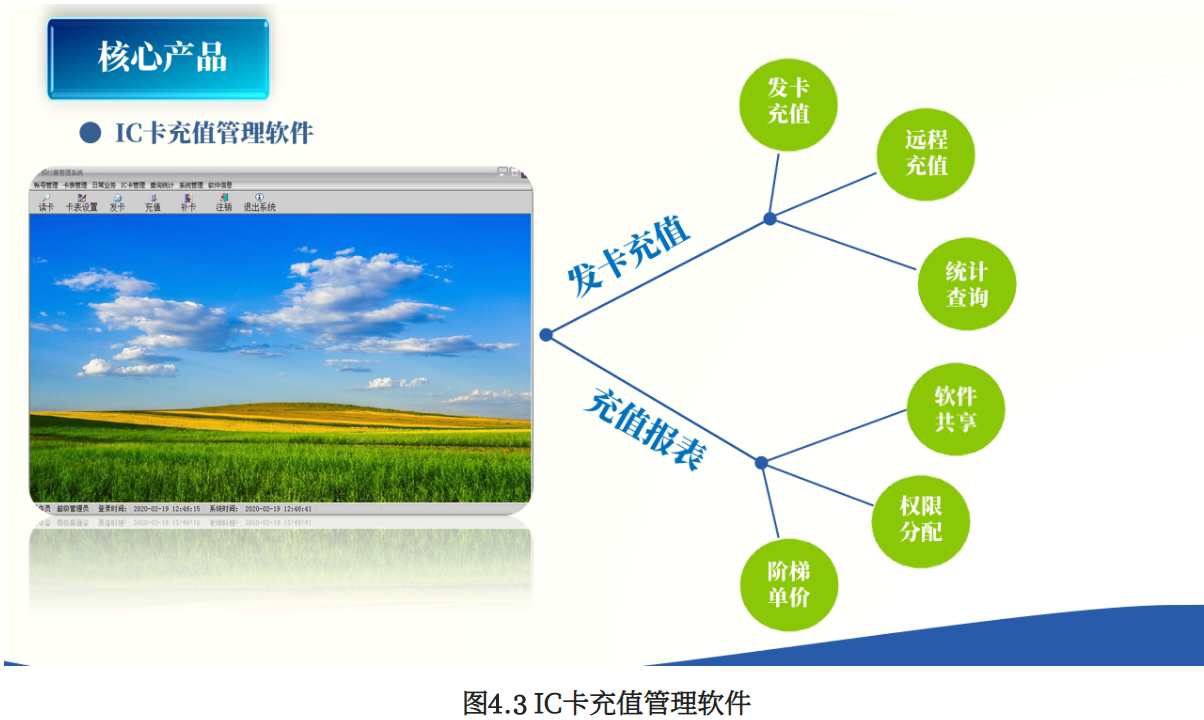

※ 监测中心：云服务器、数据库软件、蒸汽计量计费管理系统、手机APP等组成。

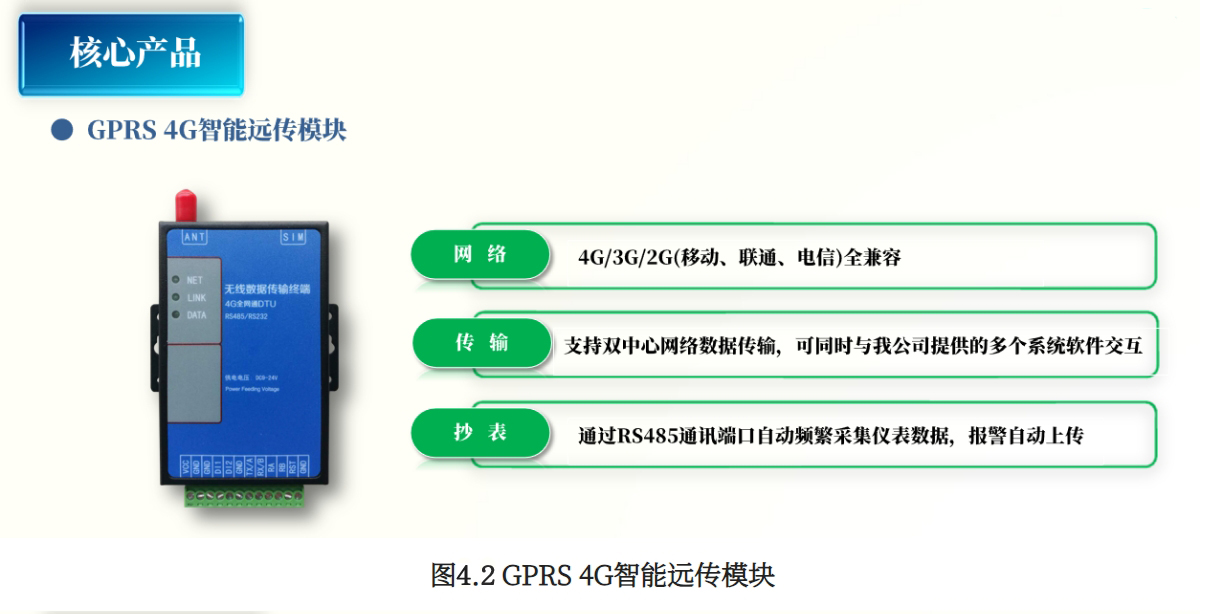

※ 通信网络：GPRS无线传输、4G全网通无线传输。

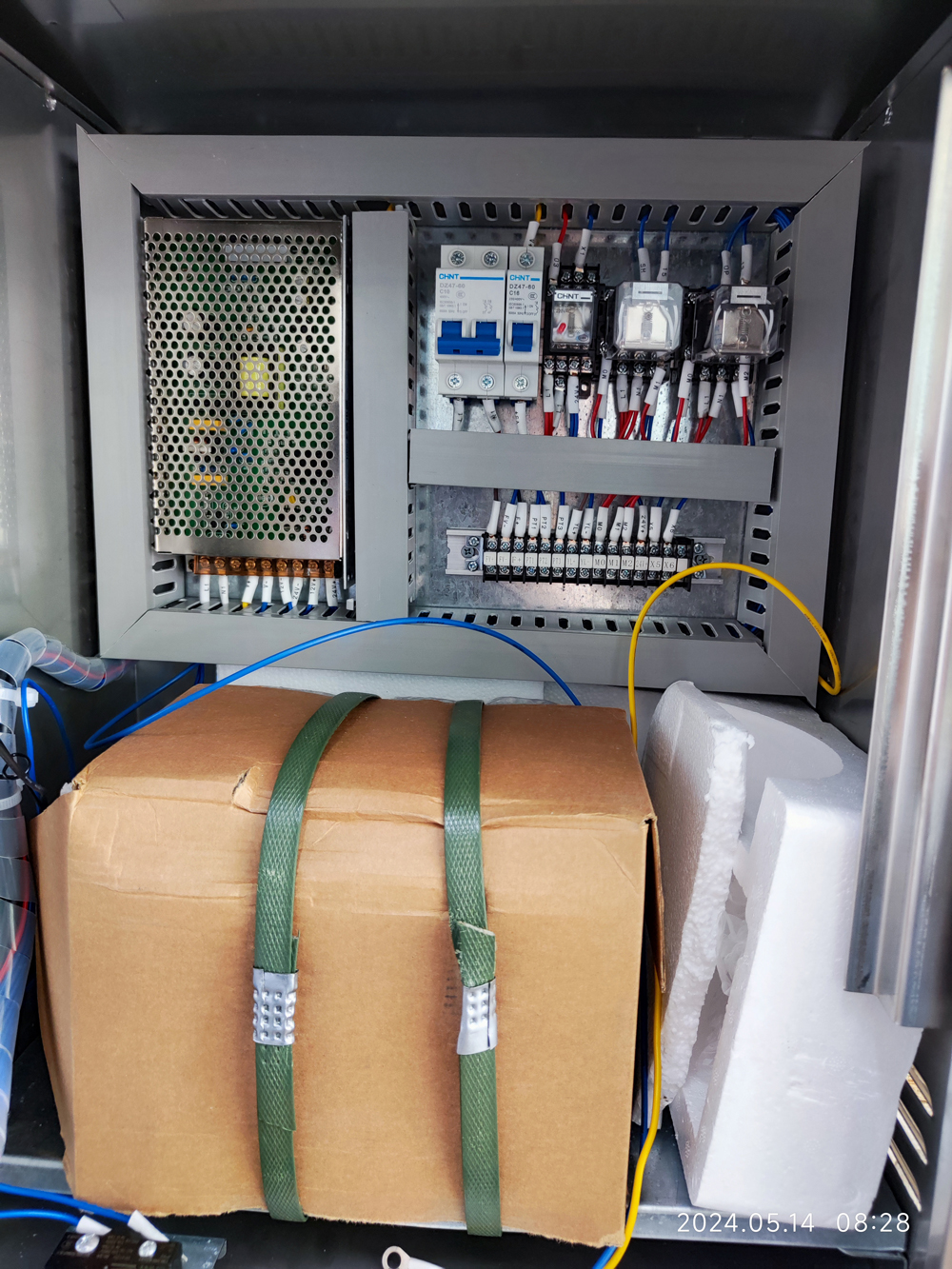

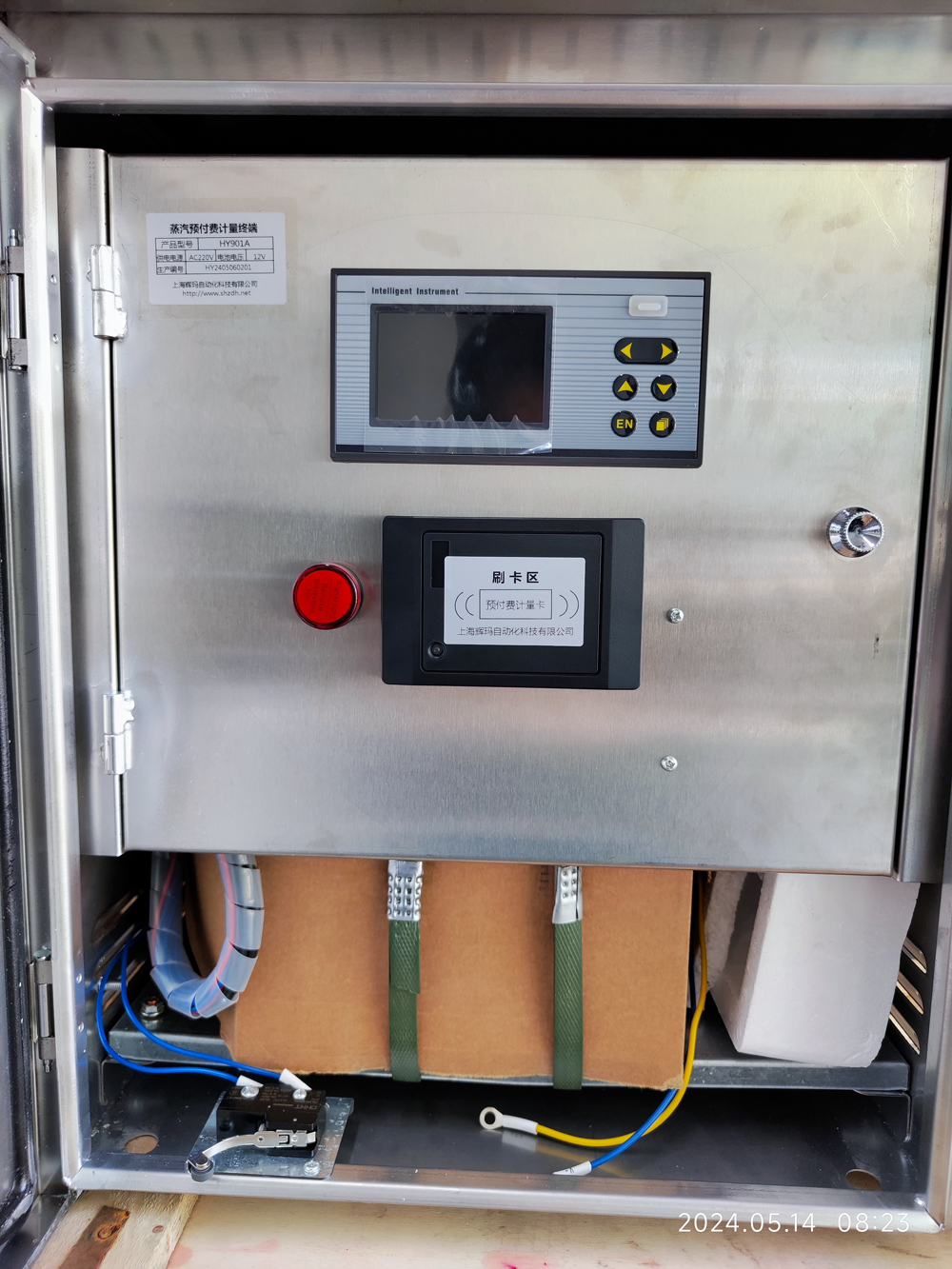

※ 控制箱：流量积算仪、刷卡器、远传模块、IC卡、2P开关、防雷、三孔插座、继电器、备用电源、门限位等。
※ 现场测量设备：包括涡街/电磁流量计、压力变送器、温度传感器、电动阀门等。
三、系统方案
IC卡蒸汽预付费管理系统功能主要体现在热用户充值后，在预付费管理系统的授权下才能正常开启电动阀门，当余额高于设定的报警限值时，用户正常用汽；当余额大于零但低于报警限值时，预付费管理系统自动向热用户管理人员发送短信报警，提示热用户及时充值，确保正常用汽；当热用户账户余额等于零时，预付费管理系统通过控制电动阀门切断热用户用汽，由此来杜绝用户拖欠汽款的现象。同时，还可以通过GPRS远程监控系统实时监控客户用汽情况，结合开箱报警、断电报警等功能，从根本上杜绝恶意偷汽的现象。
方案一：供热管网流量计量
工作流程：由热电厂产生过热蒸汽，通过管道传输到换热站，在换热站转换成适应供暖温度后，再通过供回水管道传输到小区进行水循环供暖。
方案需要在现场供回水管道上安装流量计、压力变送器、温度传感器以及电动阀门，将信号接入蒸汽计量控制箱，控制箱内积算仪自带液晶显示屏，可直观查看现场采集数据及账户余额等信息。亦可通过箱内远传模块将采集到的数据实时传输到监测平台，平台具有信号线断线报警、报警记录查询、用量分析等功能，方便热电厂工作人员进行远程收费管理。

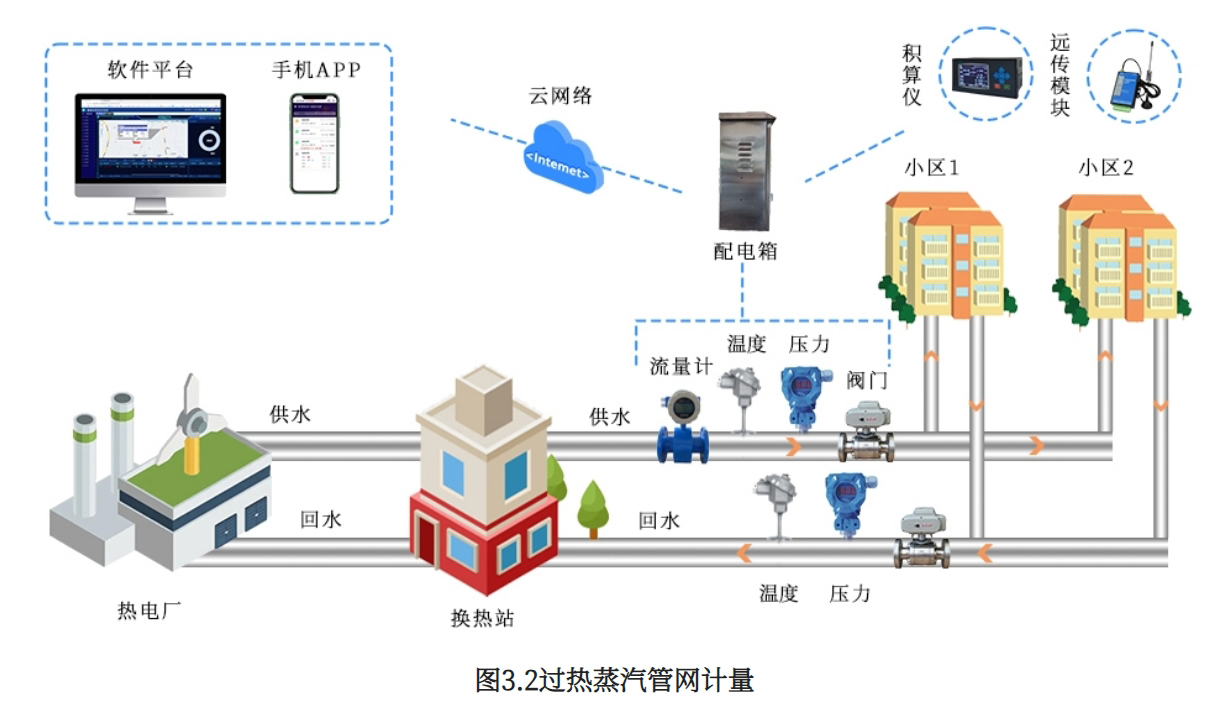

方案二：过热蒸汽管网计量
工作流程：由热电厂的供热管网产生热量，通过管网传输到换热站，在换热站将温度转换成适宜供热温度后，再通过供回水管道传输到小区进行水循环供暖。
方案需要在现场供回水管道上安装电磁流量计、温度传感器、压力变送器和电动阀门，将信号接入蒸汽预付费控制箱，控制箱内积算仪自带液晶显示屏，可直观查看现场采集数据和账户余额等信息，方便快捷，亦可通过箱内远传模块将现场采集到的数据实时传输到监测平台，平台具有信号线断线报警、报警记录查询、用量分析等功能，方便热电厂工作人员进行远程收费管理。

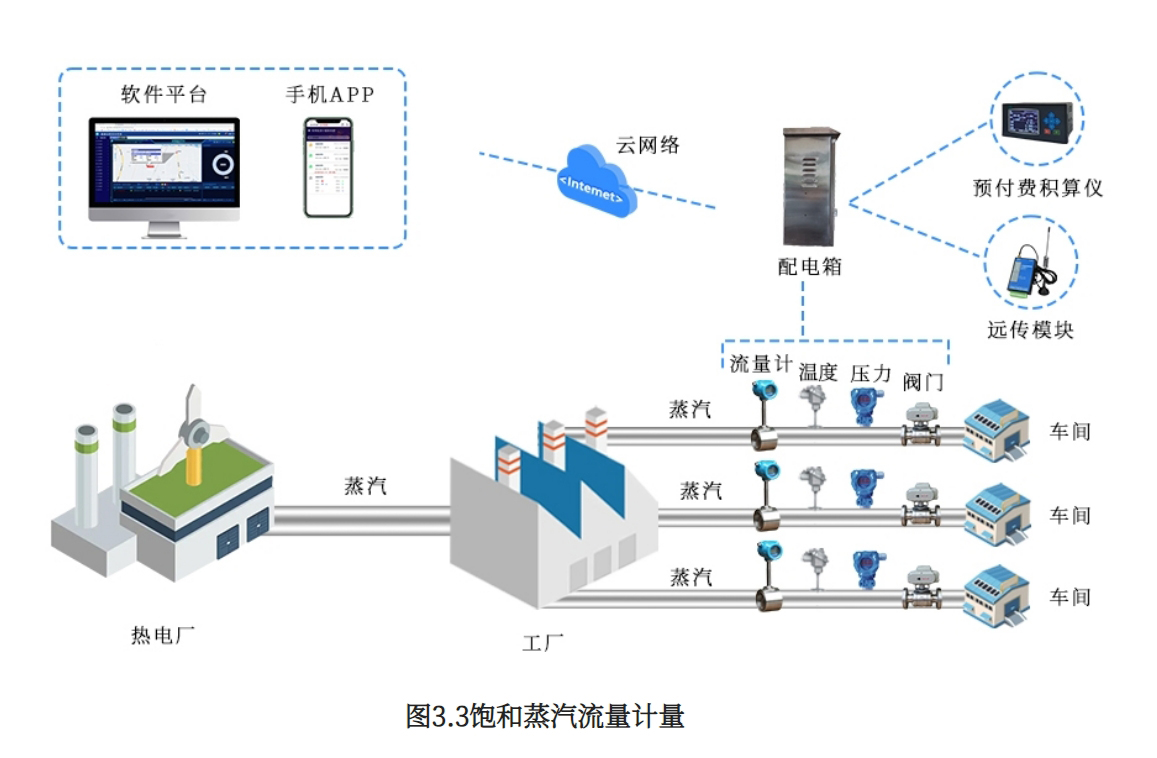

方案三：饱和蒸汽流量计量
工作流程：由热电厂生产饱和蒸汽后，通过管道传输到作业工厂，再由工厂将饱和蒸汽传输到不同车间，以供生产时使用。
方案需在现场安装涡街流量计、压力变送器、温度传感器和电动阀门，信号接入蒸汽预付费控制箱，控制箱内积算仪自带液晶显示屏，可直观查看现场采集数据和账户余额等信息，方便快捷，亦可通过箱内远传模块将现场采集数据实时传输到监测平台，蒸汽预付费监测平台具有信号线断线报警、报警记录查询、用量分析等功能，方便热电厂工作人员进行远程收费管理。

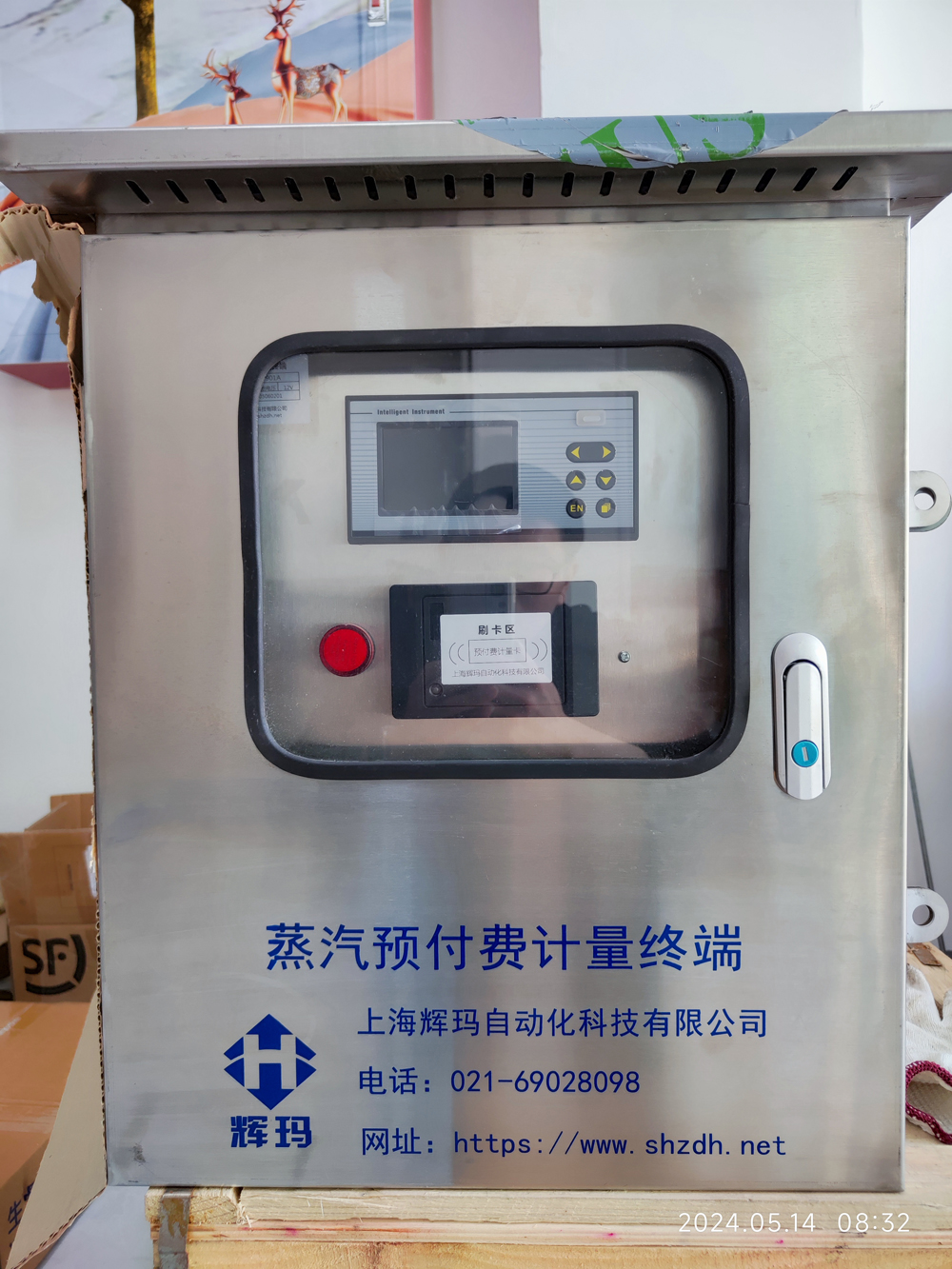

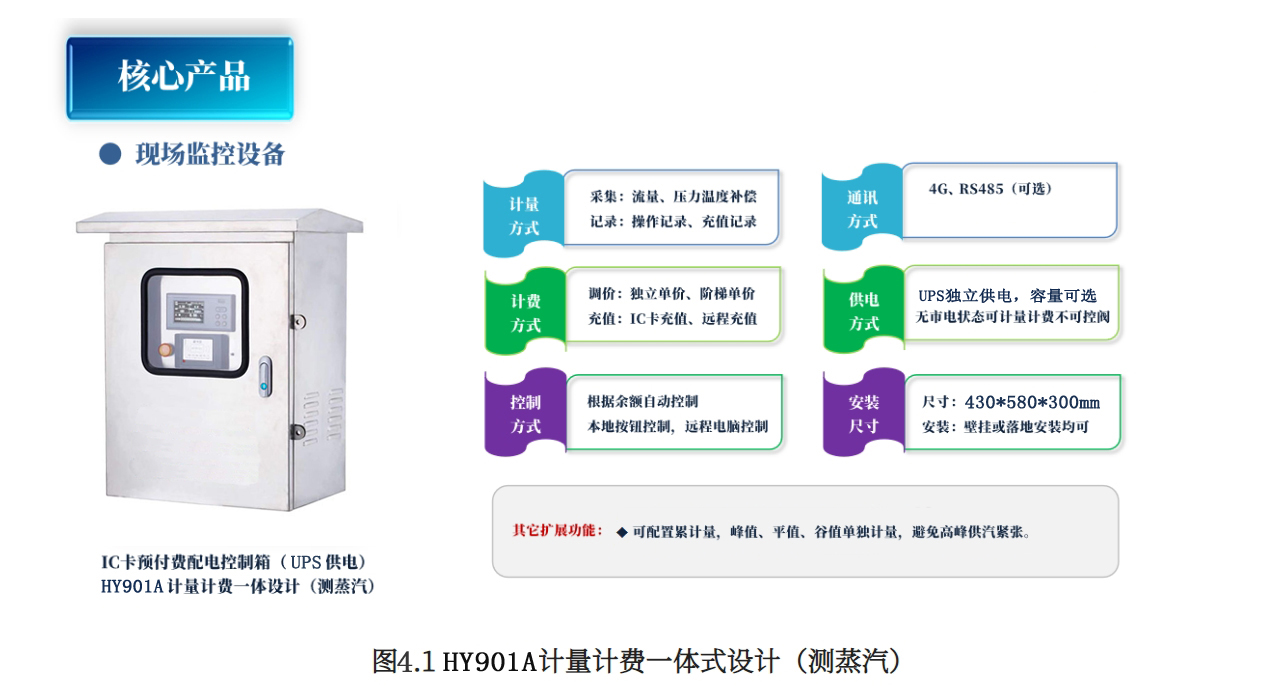

四、主要产品
五、型号说明
六、型号功能说明
项 目 | 功 能 | 说 明 |
通信方式 | G: 有GPRS模块 | • 支持远程数据采集（远程充值：远程充值功能只有使用云平台用户并开放远程充值功能） |
R: 485通信 | • 支持数据485通信 | |
W: 无 | • 无通信，无数据采集 | |
控制 | 0: 无控制阀门 | • 不带阀门控制功能 |
1: 直流 DC12V | • 电动阀门工作电压为直流电12V | |
2: 直流 DC24V | • 电动阀门工作电压为直流电24V | |
3: 单相 AC220V | • 电动阀门工作电压为二相交流电220V | |
4: 三相 AC380V | • 电动阀门工作电压为三相交流电380V | |
5: DC 0-10V信号电压控制 | • 阀门的开度信号由模拟量信号0-10V电压信号控制 | |
应急电源 | 0: 无应急电源 | • 无应急电池，无UPS多路电源模块 |
1: 38AH | • 应急电池容量38AH | |
2: 65AH | • 应急电池容量65AH | |
3: 38AH*2 | • 应急电池容量38AH，两只=76AH | |
4: 65AH*2 | • 应急电池容量65AH，两只=130AH | |
5: 17AH | • 应急电池容量17AH | |
预付费 | 0: 无充值 | • 不支持预付费充值功能 |
1: 平台充值，IC卡充值 | • 用户开通平台或开通IC卡充值功能，只有两种功能都开通后才支持两用功能 | |
2: 平台在线充值 | • 操作人员通过网络云平台实现仪表的远程充值；平台充值功能只有开通云平台用户的仪表才能支持 | |
3: IC卡充值 | • 充值方式使用IC卡充值软件把充值数据写入IC卡片；然后经过IC卡把充值的数据写入设备 | |
阀门控制 | A: 欠费仪表自动控制 | • 预付费余额为0或负数时，电控阀门自动关闭；当余额为正数时，电控阀门自动打开 |
B: 平台在线远程控制 | • 电控阀门不会跟用户余额正负有关，电控阀门开关只能通过平台管理人员进入控制开关 | |
C: 平台/仪表自动控制 | • 电控阀门会跟余额正负控制开关，但是当平台管理员通过平台进行操控以后，电控阀门的开关只听从平台管理员的开关控制，不在自动跟余额正负进行自动控制，如要恢复跟余额正负自动控制，必须要维护人员到仪表现场进行设置并恢复 | |
W: 无控制 | • 不带阀门控制功能 | |
流量计 | R: 脉冲 | • 流量传感器信号是脉冲信号,（常用于涡街型流量计） |
A: 电流 4-20MA | • 流量传感器信号是电流信号4-20MA （常用于差压信号的流量计） | |
卡余显示 | 0: 无卡余 | • 无充值功能仪表，不显示余额 |
1: 按值 | • 充值方式充入的是金额，单位元，蒸汽单价在仪表里进行设定，同时可分成低、峰、谷三个时间段三个不同单价 | |
2: 按量 | • 充值方式充入的是蒸汽量，单位吨，充值单价在充值软件或平台进行设定 |
七、箱体尺寸规格
| 箱体尺寸规格 | 应急电池容量 |
| 箱体尺寸：500*680*400 | 应急电池容量 65AH 两只=130AH |
| 箱体尺寸：430*580*300 | 应急电池容量 38AH 两只=76AH |
| 箱体尺寸：350*500*220 | 应急电池容量 17AH |
八、使用注意事项
本仪表中塑料零部件较多，清扫时请使用干燥的柔软布擦拭。不能使用苯剂、香蕉水等药剂清扫，可能造成变色或变形；请不要将带电物品靠近信号端子， 可能引起故障；
如果仪表有冒烟、异味、异响等情况时，请立即切断供电电源，并及时与供货商或我公司取得联系。
