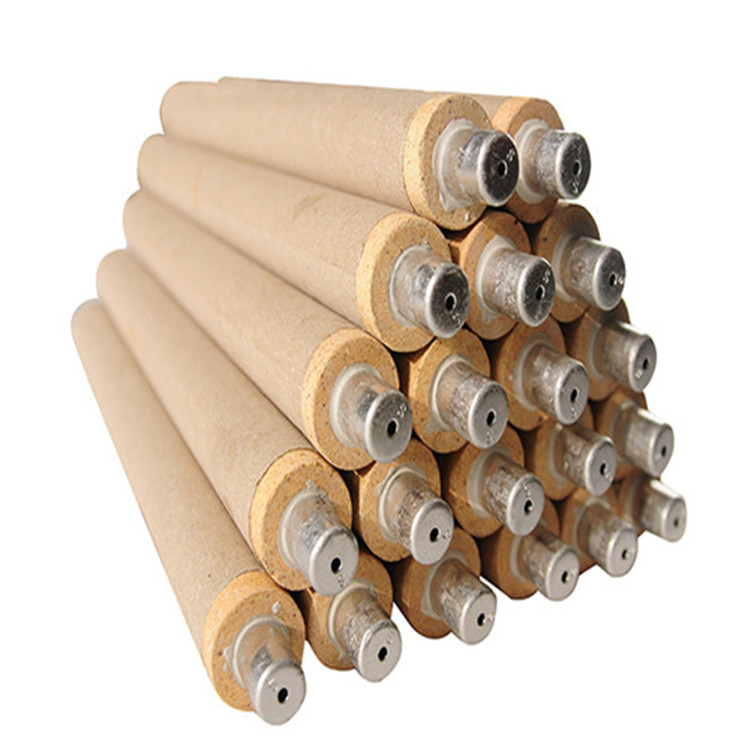

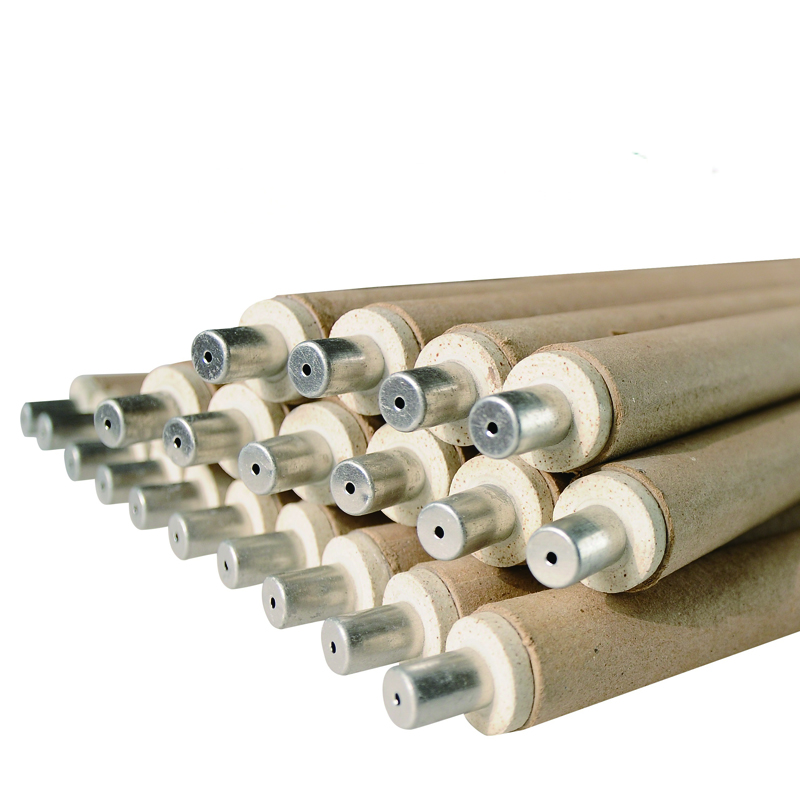

钨铼快速热电偶

                     快速测温热电偶用于测量钢水及高温熔融金属的温度，是一次性消耗式热电偶。能提供准确温度，是提高钢材质量的必备产品。

              快速热电偶原理

                     测温原理是基于金属热效应；由两根不同材质的金属导线组成回路，即构成热电偶。测温热电偶有两个接点；一端接触金属溶液称为热端（工作端）另一端链接二次仪

              表，称为冷端（参考端）当热端和冷端存在温差时，热电偶回路中就产生相应的热电动势，根据热电势的大小，就可以确定金属溶液的温度。

              快速热电偶结构

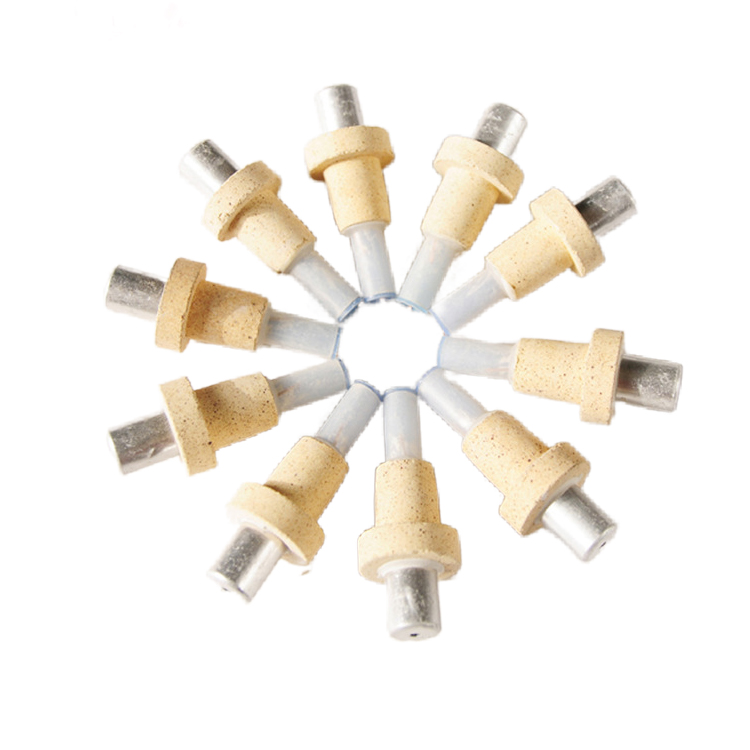

                     它主要由测温偶头与大纸管构成，偶头主要有正负极偶丝焊接在补偿导线上，补偿导线穿嵌在支架上，支架外套有小纸管，偶丝以石英管支撑和保护，石英管外装有防

              渣帽，全部零组件集中装入泥头中并以耐火填充剂粘合成一体，而不可拆卸，故为一次性使用。

             技术参数

            长度：300;500;600;850;1000mm.

            使用方法

                  根据测量的对象和范围，选择适当长度的保护管和测温枪。把快速热电偶装在测温枪上，使二次仪表指针或数显仪表回零，这说明接触良好，可以进行测量。

            快速热电偶插入钢水深度以炉的大小确定，一般以300-500mm为宜，测量时不要测到炉壁或钢渣上，做到快、准、稳，当二次仪表得到结果或响铃时，应立即提枪，

            否则容易烧毁测温枪。测温枪从炉内提出后，取下用过的热电偶，并装上新的热电偶，停顿几分钟，准备下次测量，不得连测连拆，否则造成仪表测温温差波动。

              铂铑快速热电偶

              铂銠快速测温热电偶，技术先进，质量稳定优良，不仅广泛用于国内各大钢厂，而且还出口到国外。

              一、引用标准
             1.产品标准：YB/T163-1999（消耗式快速测量金属熔体温度用热电偶）。
             2. 偶丝标准：S型：GB/T3772-98    R型：GB/T1598-98   B型：GB/T2902-98
             3. 补偿导线标准：GB/T4989-94（S型.R型热电偶补偿导线）

             二．产品名称型号及技术参数：

             三．产品长度：
             偶头：500;600;850;1000m

            钨铼热电偶丝

             一 、钨铼热电偶丝特性：
            钨铼热电偶丝的熔点：为3120—3360℃，最高可以使用到3000℃，它是最耐高温的金属热电偶。它具有热电势高，灵敏度高，不溶解于任何独立的酸，原料在中国储量

            丰富，价格便宜等优点。
            二、产品标准号：
            1、JB/T9496-99钨铼热电偶补偿导线。
            2、 JB/T9497-99钨铼热电偶丝及分度表(等效采用美国ASTME696-84) 标准.
            3、JJG576-88工作用钨铼热电偶检定规程.
            4、 JB/T5401-91快速测量钢液温度用钨铼热电偶丝.
            5、JB/T5402-91快速测量钢液温度用钨铼热电偶丝,热电动势测试方法.
            三、产品名称及分度号:
            1、名称: 钨铼3-钨铼25 ; 钨铼5-钨铼26.
            2、分度号: WRe3- WRe25(D型); WRe5- WRe26(C型).
            四、产品的等级、规格、使用温度范围、允差：

            五、钨铼热电偶丝的绝缘材料：
            1、高纯氧化铝（AL2O3）可在1800℃以内使用。
            2、氧化钇（YO2）可在2000℃以内使用。
            3、氧化铍（BeO）可在2100℃以内使用，但铍高温蒸气有毒。
            4、氧化钍（ThO2）可在2300℃以内使用，但钍有弱防射性。
            六、钨铼热电偶丝的外保护管：
            1、钽管（Ta）在2480℃以内真空中使用。
            2、钼管（Mo）在2300℃以内真空氢气及惰性气氛中使用。
            二硅化钼管（Mosi2）或钼管表面硅化涂层在1600℃以内的空气及某些腐蚀介中长期使用。

             快速热电偶测温枪、及测温枪头

             测温枪头中插头芯的正．负极其引线均采用补偿型，即相应的补偿导线材料制作，故又分为SC（RC）型，BC型和WC3/25型。分别配用于铂銠10—铂（铂銠13—铂），铂
             銠30 —铂銠6和钨铼3-钨铼25快速测温热电偶。测温枪的外径为Φ16mm（特殊尺寸定做），长度为1米—4．5米。

             热电偶补偿导线

             补偿导线标准执行：GB/T4989-94（S．R型热电偶）
            JB/T9496-99（WRe3/25热电偶）(WRe5/26热电偶)
             补偿导线的热电特性：

             补偿导线规格：
             快速热电偶用0.4 x1.0毫米,一般用线芯1.0平方毫米，外径 5.1 x8.0毫米，耐热用线芯1.0平方毫米，外径3.1 x5.6毫米。

             钢水取样器

             钢水取样器可实现钢水快速取样，型号：1．KQY—01，内有脱氧剂。2．KQY—02，内无脱氧剂。取出样品尺寸为Φ32.5x13mm,内部充实，表面光滑，总长964 mm，

             手柄纸管Φ32x17 mm。还配有磁性磨样夹具，使用非常方便。

             智能测温仪

             智能测温仪，具有以下特点：
             1、准确度高，稳定性好。有微机处理控制对电路进行零点，满量程及冷端温度自动校准。采用精密基准稳压源，具有长期稳定性。软件技术保证仪表准确可靠。
             2、 抗干扰能力强
             3、 采用LED超高亮度数码管显示。
             4、功能齐全便于扩展，可配打印接口。
             5、备有隔离的并行BLD码输出；或4-20mA（1-5V）模拟量输出口。
             6、内部主机板设有分度号转换短路子，每台表可配用2种不同分度号的热电偶。
             7、既可用于快速测温又可用于连续测温。
