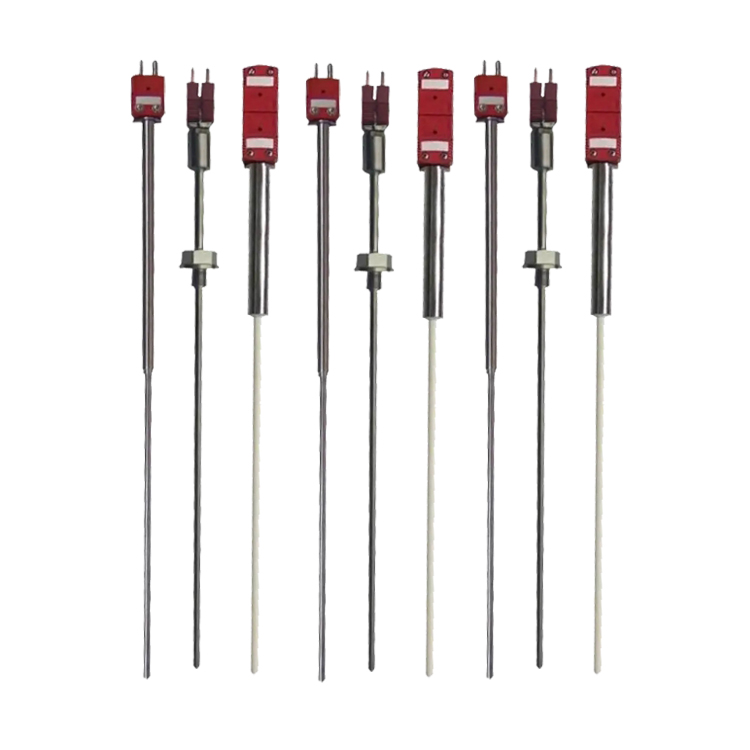

WR□Z系列真空炉专用密封式热电偶
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
本公司生产的专用热电偶因采用实体化结构及密封性极强的接线方式，可以有效地保证不破坏体系的真空度。该系列产品由于采用了耐高温材料做保护管，因此，可在1800℃以上高温下长期稳定地工作。
主要适用于高温真空及热处理等各种真空炉的温度测量，已应用于黎明公司等企业，可替代价格昂贵的进口产品。
品种规格
名称 | 型号 | 密封结构 | 保护管 | 长度 | |
材料 | 直径 | ||||
螺纹密封 | WRBZ--235□ | NPT1/2螺纹密封 | 复合刚玉耐热合金 | 6或8 | 400×250 |
WRBZ-235□ | 复合刚玉 | 8 | |||
螺纹密封 | WRBZ--2656 | Mo.W管 | 6 | ||
螺纹密封 | WRBZ-295□ | 6或8 | |||
快速法兰 | WRBZ-335□ | 快速法兰（真空双胶圈密封） | |||
WRBZ-335□ | 复合刚玉 | 8 | |||
快速法兰 | WRBZ-365□ | 复合刚玉 | 6或8 | ||
快速法兰 | WRBZ-365□ | ||||
主要技术指标
型 号 | 分度号 | 允差值 | 使用温度(℃) | 热响应时间τ0.5(s) |
WRBZ-235□ | B | ±0.5%t | 600～1800 | Φ6,Φ8管＜60 Φ10,Φ12管＜90 |
WRW3Z-235□ | WRe3-WRe25(W3、D) | ±1.0%t | 200～2000 | |
WRW5Z-235□ | WRe5-WRe26(W5、C) |
感温原件
 |  | |
| 钨铼热电偶 | 铂铑热电偶 | |
 |  | |
| 钨铼热电偶 | 铂铑热电偶 |
结构
 |  |  |

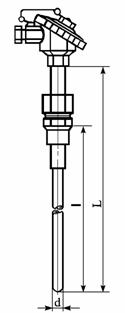

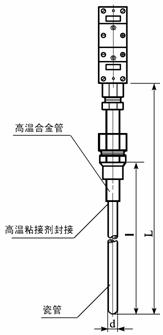

| WRBZ-235□ WRB3Z-235□ WRB5Z-235□ | WRB3Z-2356 WRB5Z-2356 | WRB3Z-235□ WRB5Z-235□ |
 |  |  |

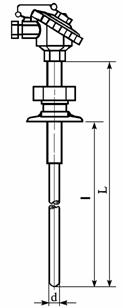

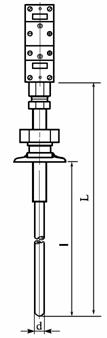

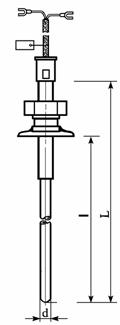

| WRBZ-335□ WRB3Z-335□ WRB5Z-335□ | WRB3Z-3356 WRB5Z-3356 | WRB3Z-335□ WRB5Z-335□ |
真空炉用钨铼或贵金属热电偶
1.热电偶保护管2.夹紧套（外购）3.主管4.快速法兰5. O形圈（硅橡胶）
6.铜螺母7.定位套8.过渡套9.
O形圈Ⅱ（硅橡胶）10.压紧环
