刀刃式、屏蔽刀刃式铠装热电偶
刀刃式、屏蔽刀刃式铠装热电偶主要用于石化、电力、冶金、机械和食品工业中,加热炉的炉壁及炉管温度测量。它采用定位卡,将测量端的刀刃形热电偶固定在炉壁等部位,通过测量端把感受到的温度转换成热电势信号,送
- 电 话:021-69028098
- 传 真:021-69028066
- 邮 箱:shkhyb@163.com
Description
刀刃式、屏蔽刀刃式铠装热电偶主要用于石化、电力、冶金、机械和食品工业中,加热炉的炉壁及炉管温度测量。它采用定位卡,将测量端的刀刃形热电偶固定在炉壁等部位,通过测量端把感受到的温度转换成热电势信号,送至显示和调节仪表进行控制。以保证加热炉的安全运行。
用途及特点
适用于加热炉壁和炉管表面高温场所的温度测量。
技术参数表
| 热电偶 | 测温元件 | 测量端型式 | 外径尺寸 | 使用温度 | 外鞘材质 | 接线盒形式 | |
| 标记 | 名称 | ||||||
| K | 单支 | 01DR | 刀刃式炉管表面接地型 | Φ12.7 Φ12 Φ10 Φ9.5 Φ8 Φ6 | 0~800℃ | 321 316 | 防水接线盒 |
| 02DR | 屏蔽刀刃式炉管表面型 | 0~1050℃ | Inconel600 GH3030 | ||||
型号命名
| WRKK | 铠装热电偶K分度号 | |||
| T | 专用热电偶 | |||
| □ | 测量端形式 | |||
| 01 | 刀刃式炉管表面接地型 | |||
| 02 | 屏蔽刀刃式炉管表面型 | |||
| DR | 刀刃式 | |||
| WRKK | T | 01 | DR | WRKKT-01DR/WRKKT-02DR |

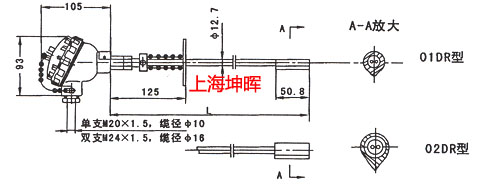

外形结构图

现场安装图
