端面热电阻
WZCM、WZPM型端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计端面，与一般轴向热电阻相比，能更正确和迅速的反应被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
一、概述
WZCM、WZPM型端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计端面，与一般轴向热电阻相比，能更正确和迅速的反应被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。
二、主要技术指标 ※
感温元件在0℃的电阻值（Ro）
分度号：Cu50：Ro=50±0.050Ω
分度号：Cu100：Ro=100±0.10Ω
分度号：Pt100：Ro=100±0.12Ω
●测量范围和允差
| 名称 | 分度号 | 允许误差△t ℃ | 测量范围 ℃ |
| 端面铜电阻 | Cu50或Cu100 | ±（0.30+6.0×10-3︱t︱ | -50~100 |
| 端面铂电阻 | Pt100 | A:±(0.15+0.002) | -100~150 |
B:±(0.30+0.005)︱t︱ |
注：t为被测温度的绝对值
三、型号及规格
型号 | 分度号 | 结构特征 | 测量范围 | 保护管材料 | 外接引线长度 | 规格 | 公称压力 | 热响应时间 | |
直径(mm) | M | ||||||||
WZCM-201 | Cu50或Cu100 | 固定埋入或螺纹连接 | -50~100 | 紫铜(T2-Y) | 500 | Φ6 | M8×0.75 | 常压 | ＜15 |
WZPM-201 | Pt100 | -100~150 | 紫铜(T2-Y) | 常压 | ＜10 | ||||
WZPM-201B | Φ8.7 | M10×1 | |||||||

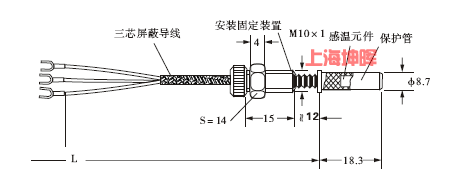

四、外形尺寸
五、安装方法
端面热电阻常用规格型号
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线10米，衬套L=75
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线10米，衬套L=90
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线3米，衬套L=105
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线10米，衬套L=110
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线10米，衬套L=40
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线10米，衬套L=28
