Description
1、应用

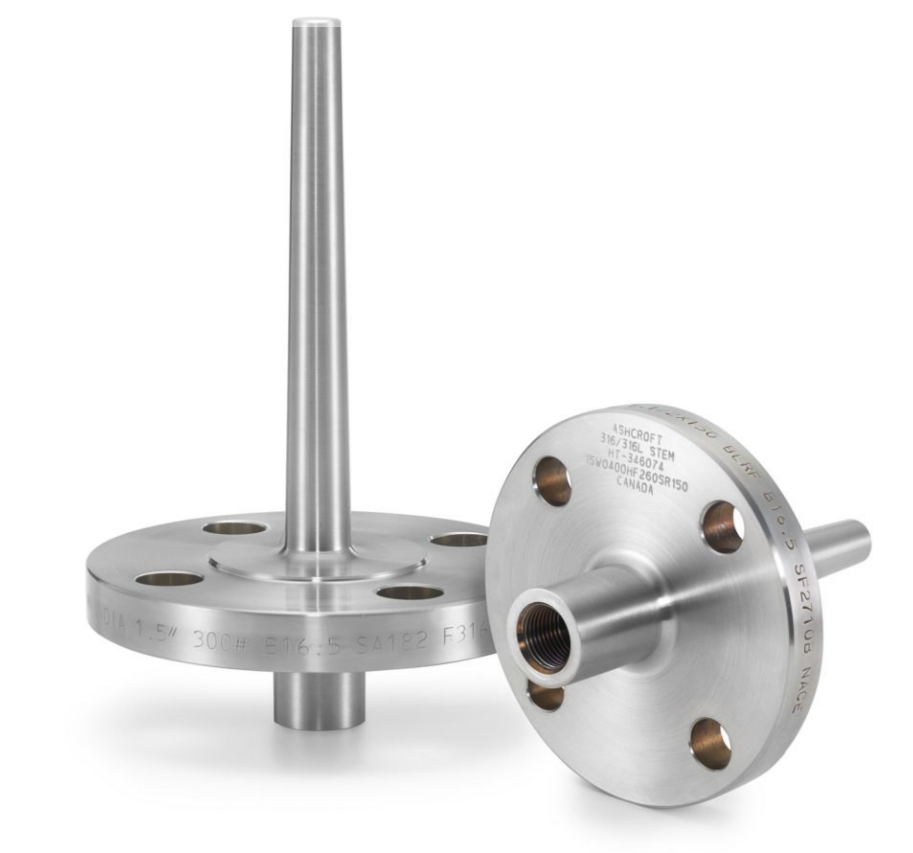

热电偶安装法兰套管与热电偶配套使用，保护热电偶正常工作。且可用于防腐、高压高流速等特殊场合。（本公司还可根据客户样品、图纸定做各种特殊型号保护套管，法兰）。
2、特点：全部参照IEC国际标准设计，盲孔加工，耐高压，与设备同期制造和安装 不同压力等级，可满足不同需要。公司可按照国家标准和国外标准组织生产碳钢、合金钢、不锈钢等各种材质的高、中、低压法兰、套管，产品广泛用于石油开采、化工、电力等诸多行业。
3、主要技术参数公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料，直径，壁厚有关，且与其结构形式，安装方法及被测介质的流速，种类有关。
水压实验：对保护管的耐压和泄露检查有要求时，须对保护管进行试验。试验压力为保护管耐压等级的15倍。X射线探伤试验：对保护管的壁厚，偏心距等项目检查有要求时，须按用户要求进行检查。

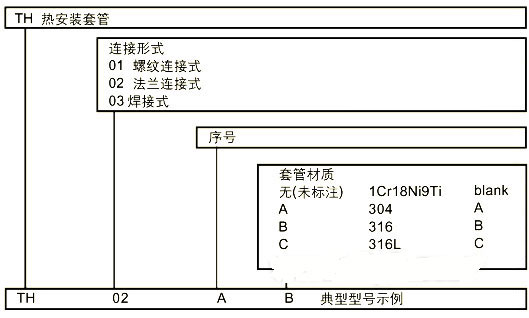

4、型号命名方法
5、保护管材质及选用
□ 金属保护管的品种及特性
种 类 | 钢 号 | 化学成分 % | 常用温度 （℃） | 特 性 |
钛 | TB35 | 0.2Fe-Ti | 250 | 在低温下耐蚀，尤其耐海水腐蚀 |
黄铜 | C3601 | 59-63 Cu-Zn | 400 | 低温用，加工性能良好 |
镍铜合金 | NCu | 63-70 Ni-Cu | 500 | 强度高，对碱、非氧化性酸及盐水等具有优异的耐蚀性能 |
低碳钢 | STPG | 0.25-0.3C | 600 | 抗氧化性能弱，应在非腐蚀性流体中使用，用玻璃或树脂表面改性后，可提高耐蚀性能 |
0.3-1.0Mn余Fe | ||||
高温压力 容器用锻钢 | SFVAF22 | 2.25Cr-1Mo-Fe | 600 | 低碳合金钢，因添加Mo、Cr高温下耐蚀性良好 |
C≤0.15 | ||||
奥氏体 | SS304 | 18Cr-8Ni-Fe | 900 | 应用最广的不锈钢 |
不锈钢 | SS316 | 18Cr-12Ni-2.5Mo-Fe | 900 | 耐腐蚀材料。以海水为主的各种介质较304耐蚀性能优越 |
SS310S | 25Cr-20Ni-Fe | 1000 | 抗氧化性能优越，作为耐热钢使用，抗硫化物欠佳 | |
SS321 | 18Cr-9Ni-Ti-Fe | 900 | 添加Ti，抗晶界腐蚀性能强 | |
SS347 | 18Cr-9Ni-Nb-Fe | 900 | 添加Nb，抗晶界腐蚀性能强 | |
奥氏体、铁素体不锈钢 | SUS329J1 | 25Cr-4.5Ni-2Mo | 800 | 具有两相结构，耐酸耐腐蚀性能强，并且具有高强度 |
铁素体 | SUH446 | 25Cr-0.2N-0.2C | 1000 | 耐高温腐蚀性能强，至1082℃下，不产生易剥落的铁皮，耐硫腐蚀 |
耐热钢 | ||||
耐热耐蚀 | NCF600 | 15.5Cr-72Ni-7Fe | 1050 | 在高温氧化、还原性气氛下，耐蚀性能优越。耐渗碳及氮化性强 |
超合金 | NCF800 | 20.5Cr-32Ni-44.5Fe | 1000 | 抗渗碳及内氧化性强，具有稳定的奥氏体结构，耐蚀性良好。其高温强度、蠕变、断裂强度高 |
Ti-Al-Cu | ||||
镍基耐热 | — | 15Cr-52Ni-16Mo | 1000 | 可用于氧化、还原性气氛；耐酸及混酸腐蚀 |
耐蚀合金 | 5.5Fe-4W | |||
22Cr-48Ni-9Mo | 1150 | 典型的耐热合金。在1090℃下仍具有很高强度及抗氧化性。在氧化、还原及中性气氛中均耐腐蚀 | ||
18Fe-1.5Co-0.6W | ||||
钴基耐热 | UMCO50 | 28Cr-21Fe-1Si | 1150 | 耐热冲击，耐磨材料，耐硫化物及钒蚀损，高温强度大 |
耐蚀合金 | 50Co | |||
耐磨合金 | HR1230 | Ni-Fe-Cr-Al | 800～1200 | 具有极高的强度及耐磨性能，适用于流化床等恶劣的磨损环境 |
铁基合金 | MPT-1 | Fe-Cr | 1000 | 耐铝及铝合金液体腐蚀 |
MPT-2 | Fe-Cr | 1000 | 耐氟化物冰晶石腐蚀 | |
耐热合金管 | 3YC52 | Ni45Cr17Al | 1300 | 使用温度及高温抗氧化性能优于同类高温合金 |
OR1300 | Ni-Cr-W-Mo-Al |
□ 非金属保护管的品种及特性
| 材 质 | 符 号 | 化学成分 % | 常用温度 | ***使用温度℃ | 特 性 | |
| ℃ | ||||||
| 氯化乙烯树脂 | 氯化乙烯 | 50 | 组成及配方不同，常用温度也不同 | |||
| 聚乙烯 | 乙烯 | 80 | 对酸及碱均具有耐蚀性，但随温度升高，其安全性下降 | |||
| 氟树脂 | 乙烯 | 250 | 为使塑料具有机械强度，通常是套在金属保护管表面上使用 | |||
| 石英 | QT | SiO2 | 1000 | 1100 | 耐热冲击性好，但强度低，耐酸性强，耐碱性差，在H2及还原性气体中气密性差 | |
| 粘土质瓷管 | CB3 | 1000 | Al2O3的纯度越高，其高温强度、电***缘性能、耐磨性能越好，在氧化性或还原性气氛中，也可用到很高的温度 | |||
| 高铝质瓷管 | CB2 | 1400 | 1500 | |||
| 刚玉质瓷管 | CB1 | Al2O3 99.5 | 1600 | 1800 | ||
| 氧化镁 | MgO 97 | 1800 | MgO易水解。在高温下烧成的高密度材料，耐无机盐及氧化性气体腐蚀 | |||
| 氧化锆 | ZR | ZrO2 94 | 1800 | 2400 | 在高温下难与氧化性、中性物质反应，但受碱性氧化物腐蚀 | |
| CaO 6 | ||||||
| 碳 | 再结晶SiC | Y1 | SiC 98 | 1650 | 气密性好，耐热冲击性强，在高温下耐热，耐磨性优异；在氧化、还原性气氛中可用至1700℃ | |
| 化 | 硅结合SiC | Y3 | SiC 89Si 9 | 1500 | 1700 | 热传导性能好，抗热冲击性强 |
| 硅 | Si3N4结合SiC | Y4 | 1550 | 1750 | 因含Si3N4故耐熔铝腐蚀 | |
| Si3N4 | Si3N4 97 | 1600 | Si3N4的氧化产物与SiC相同，在Si3N4的表面氧化初期形成SiO2保护膜 | |||
| 塞隆 | HCN | Si-Al-O-N | 1250 | 耐铝液腐蚀，污染极小，寿命较铸铁管长，可达一年以上 | ||
| 石墨 | C | 1500 | 2300 | 耐高温，易氧化，耐热冲击性能好，抗碱腐蚀 | ||
□ 金属陶瓷保护管的品种及特性
| 型 号 | 主要成分 | 常用温度 ℃ | ***温度 ℃ | 规 格mm | 使用介质 | 特 性 |
| LT1 | Al2O3-Cr | 1300 | 1400 | 28×16 | 铝以外的有色金属熔体 | 耐热、耐磨性能优越 |
| CT | ZrO2-Mo | 1600 | 2200 | 12×6 | 液态金属 | 导热性能好，抗热震性强，不适于氧化气氛 |
| MCPT-3 | MgO-Mo-Cr | 1600 | 1800 | Φ30×18×500 | 钢水、铁液 | 钼基金属陶瓷不适于氧化性气氛 |
| MCPT-4 | Al2O3-Cr2O3-TiO2-Mo | 1200 | 1400 | Φ23×15×280 | BaCl2 | |
| MCPT-6 | Al2O3-Cr2O3-MgO-Mo-TiO2-Cr | 1100 | 1300 | Φ23×15×280 | 铜及铜合金 |
材 质 | 使 用 温 度℃ | 特 点 及 用 途 |
1Cr18Ni9Ti | -200—800 | 具有高温耐腐蚀，通常作为一般耐热钢使用 |
304 | -200—800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
316 | -200—750 | 低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
316L | -200—750 | 超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
蒙乃尔MonelK500 | -100—700 | 镍铜合金，具有良好耐晶间腐蚀性，适用于强硫酸等腐蚀性场合 |
哈氏合金H.Alloy-276 | -100—700 | 具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
Incone1600 | -100—1000 | 镍铬铁合金，具有优良高温抗氧化性，通常作为耐热钢使用 |
310S | -200—1000 | 具有高温抗氧化性，耐腐蚀性通常作为耐热钢使用 |
GH3030 | 0—1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
GH3039 | 0—1300 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
高铝质 | 0—1300 | 工业陶瓷管，具有优良抗氧化性，耐腐蚀性 |
钢玉管 | 0—1600 | 工业陶瓷管，具有优良抗氧化性，耐腐蚀性 |
3YC52 | 0—1300 | 高温合金，具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所 |
二硅化钼MoSi2 | 0—1600 | 具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所 |
备注：本公司还可根据客户样品、图纸定做各种特殊型号保护套管，法兰以及仪表管件系列。
