可卸式热电偶、热电阻上节带可动式固定螺纹，可在360°方向任意安装。维修时可拉上节及元部分，不需卸压停机，故有使用方便的优点。特点　　可配高、中、低各种安装套管。　　压簧式感温元件结构及外形尺寸

可卸式热电偶、热电阻上节带可动式固定螺纹，可在360°方向任意安装。维修时可拉上节及元部分，不需卸压停机，故有使用方便的优点。
特点
　　可配高、中、低各种安装套管。
　　压簧式感温元件

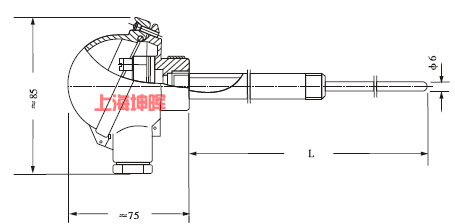

结构及外形尺寸

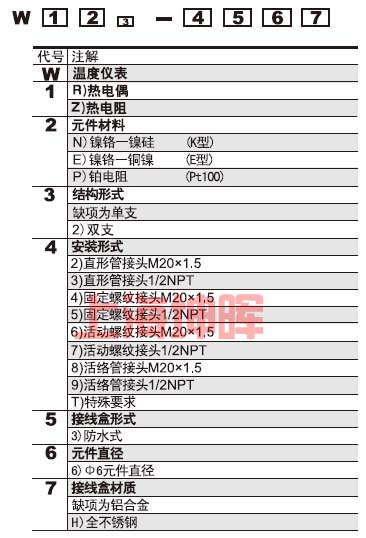

型号表示

型号与规格

注：可供双支产品
◆WR系列可卸式隔爆热电偶
　特点：
　　顶挤式防松结构
　　可卸式可配多种高、中、低压热安装套管
　　压簧式感温元件
　主要技术指标

　　注：I级精度须在订货时注明

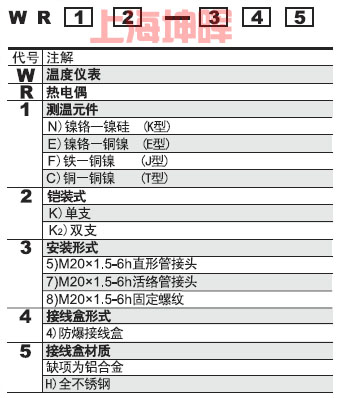

　可卸式隔爆热电偶型号表示

型号与规格

　注：可供双支产品
◆WZ系列可卸式隔爆热电阻
　特点：
　　大空腔接线盒、顶挤式防松结构
　　可卸式可配多种高、中、低压热安装套管
　　压簧式感温元件
　结构和外形

主要技术指标

型号	允许等级	防爆等级	铠装保护管材料	使用温度（℃）
WZPK WZPK2	A或B	dIIBT4 dIICT6	316L 1Cr18Ni9Ti	-200~500

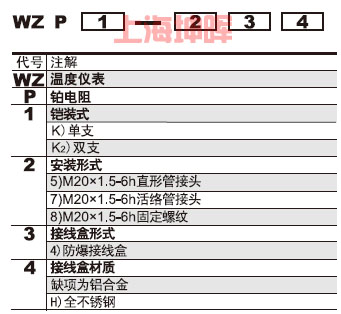

WZ系列可卸式隔爆热电阻型号表示

型号与规格

　注：可供双支产品
热安装套管型号与规格

型号	图示	M	D	L	材料	备注
TG-922	测温范围-200~600℃、公称压力：≤29.4MPa、流速≤100m/s	M20×1	Φ22	50 100 150	0Cr18Ni12MO2Ti
TG-918	测温范围-200~340℃、公称压力：≤2.94MPa、流速≤30m/s		Φ18	50 100 150 200 250 300	1Cr18Ni9Ti
TG-216 TG-216G	TG-216保护管螺纹T=M33×2 S=45 TG-216G保护管螺纹T=ZG1" S=36 测温范围-200~260℃、公称压力：≤2MPa、流速≤9m/s		Φ16	50 100 150 200 250 300 350 400 450 500
TG-415	测温范围-200~800℃、公称压力：≤4MPa、流速≤80m/s		Φ15	150 200 250		法兰标准 GB9116.13-88
TG-418	测温范围-200~800℃、公称压力：≤4MPa、流速0		Φ18	150 200 250 300 350 400 450 500		法兰标准 GB9116.13-88
