SWP-ZKH-B单相/三相移相触发器
主要特点
●可用于主电路电源220V±10%、电源频率为50Hz/60Hz电网（特殊电压要求可定制）；
●采用移相式触发方式，适用于阻性负载、感性负载、变压器一次侧等各种负载类型； ●能于国内外
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
主要特点
●可用于主电路电源220V±10%、电源频率为50Hz/60Hz电网（特殊电压要求可定制）；
●采用移相式触发方式，适用于阻性负载、感性负载、变压器一次侧等各种负载类型；
●能于国内外各种控制仪表、微机的输出信号直接接口；
●
一台仪表可以同时控制多台触发板；
●具在软启动功能，减少对电网的冲击干扰，使主电路更加安全可靠。
技术参数
| 规格 | 说明 | |
| 电源 | 1、2端为85~264AC供电电源端（单相移相触发器供电电源） | |
| 输出 | 4、5端为移相触发控制输出端 | |
| 输入 | 8、9、10端为控制信号输入端 ·电位器信号输入接于8、9、10（电位器值在1K～10K之间，中间抽头接于9） ·电压信号输入接于9、10（9+、10-，电压信号为0～5V或1～5V） ·电流信号输入接于9、10（9+、10-，当电流信号为0～10mA时输入端9、10应并接一个 500Ω/0.25W电阻；当电流信号为4～20mA时，输入端9、10应并接一个250Ω/0.25W电阻） | |
| 额定输入电压 | 三相380V、50Hz特殊电压要求可定制 | |
| 可触发可控硅 额定电流 | 5A～8000A | |
| 负载性质 | 阻性、一般感性、纯感性、变压器一次侧、二次侧、电感线圈等大电感负载 | |
| 输入控制信号 | 4～20mA、0～10mA、0～5V、1～5V、手动电位器控制 | |
| 安装方式 | 标准DIN导轨安装 | |
| 功耗（典型值） | 1.2W | |
| 接口 | 插入式螺丝接线端子 | |
| 外型尺寸 | 71×111×28mm | |
| 使用环境 | 海拔不超过3000米 | |
| 环境温度 | -30℃～55℃ | |
| 相对湿度 | ≤85RH | |
| 运行地点无导电及爆炸性尘埃，无腐蚀金属及破坏绝缘的气体或蒸汽 | ||
| 无剧烈震动和冲击 | ||
选型表
| 型号 | 代码 | 说明 |
| SWP-ZKH | -□ | 智能型移相触发器 |
| 仪表功能 | B1 | 单相移相触发器 |
| B3 | 三相移相触发器 |

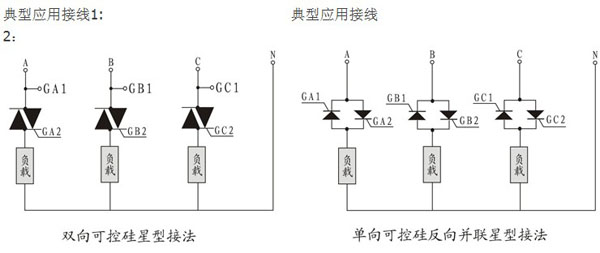

SWP-ZKH-B3三相移相触发器典型接线图
使用须知
●使用前认真阅读说明书，严格按要求接线使用；
●主电路与控制电路配线时务必不要束在一起；
●要避免环境温度超过75℃，盘内温度超过75℃时，请充分考虑盘内通风问题；

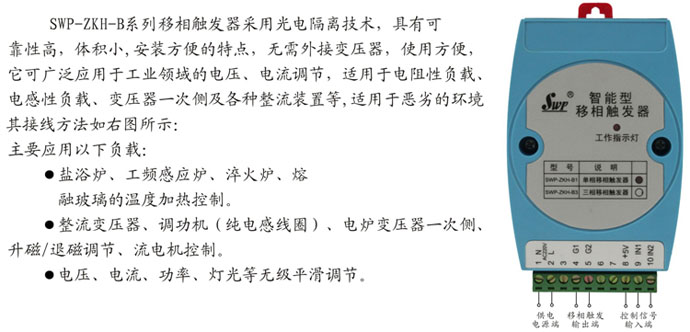

SWP-ZKH-B1单相移相触发器实物图
SWP-ZKH-B3三相移相触发器实物图
