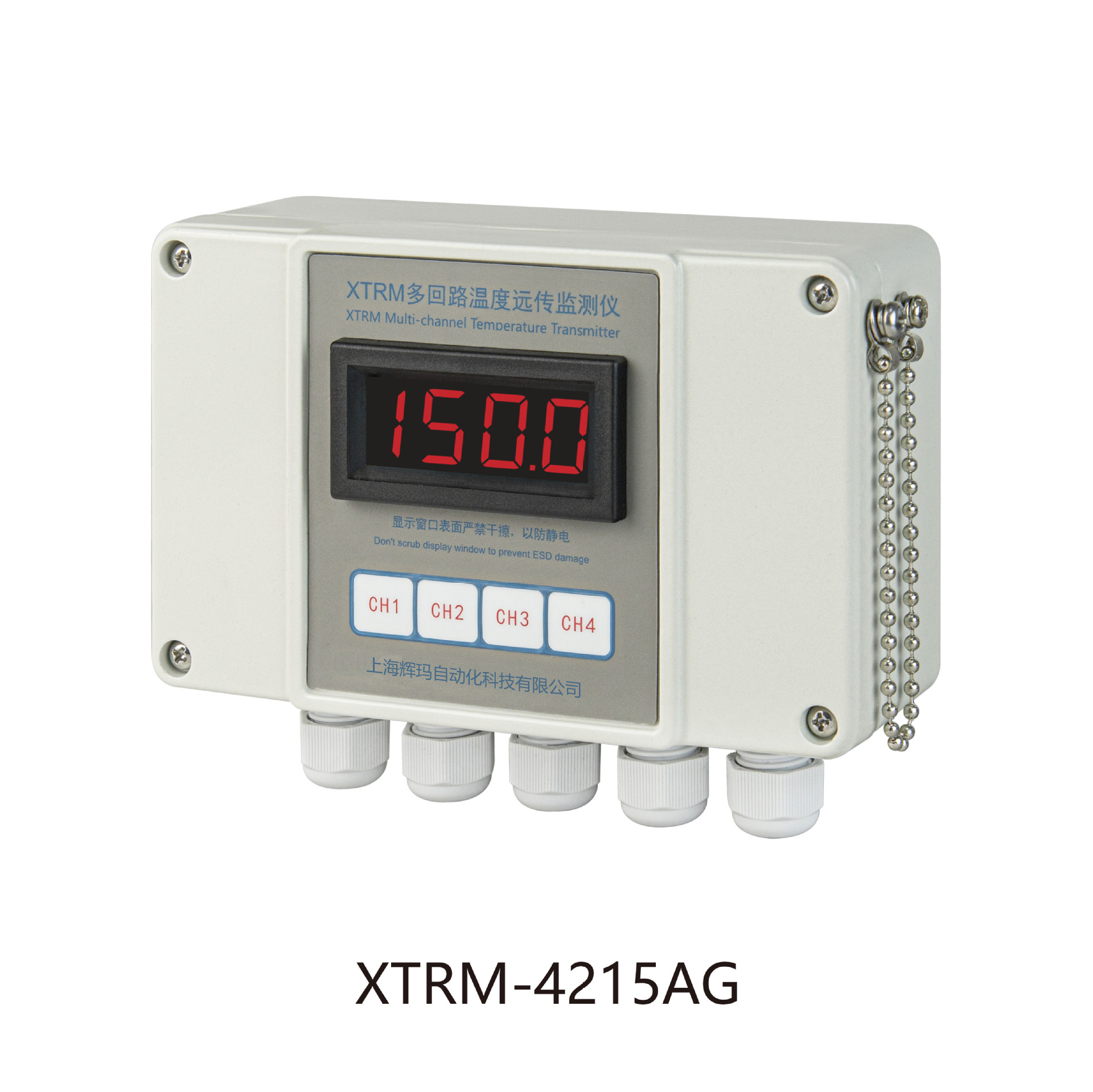

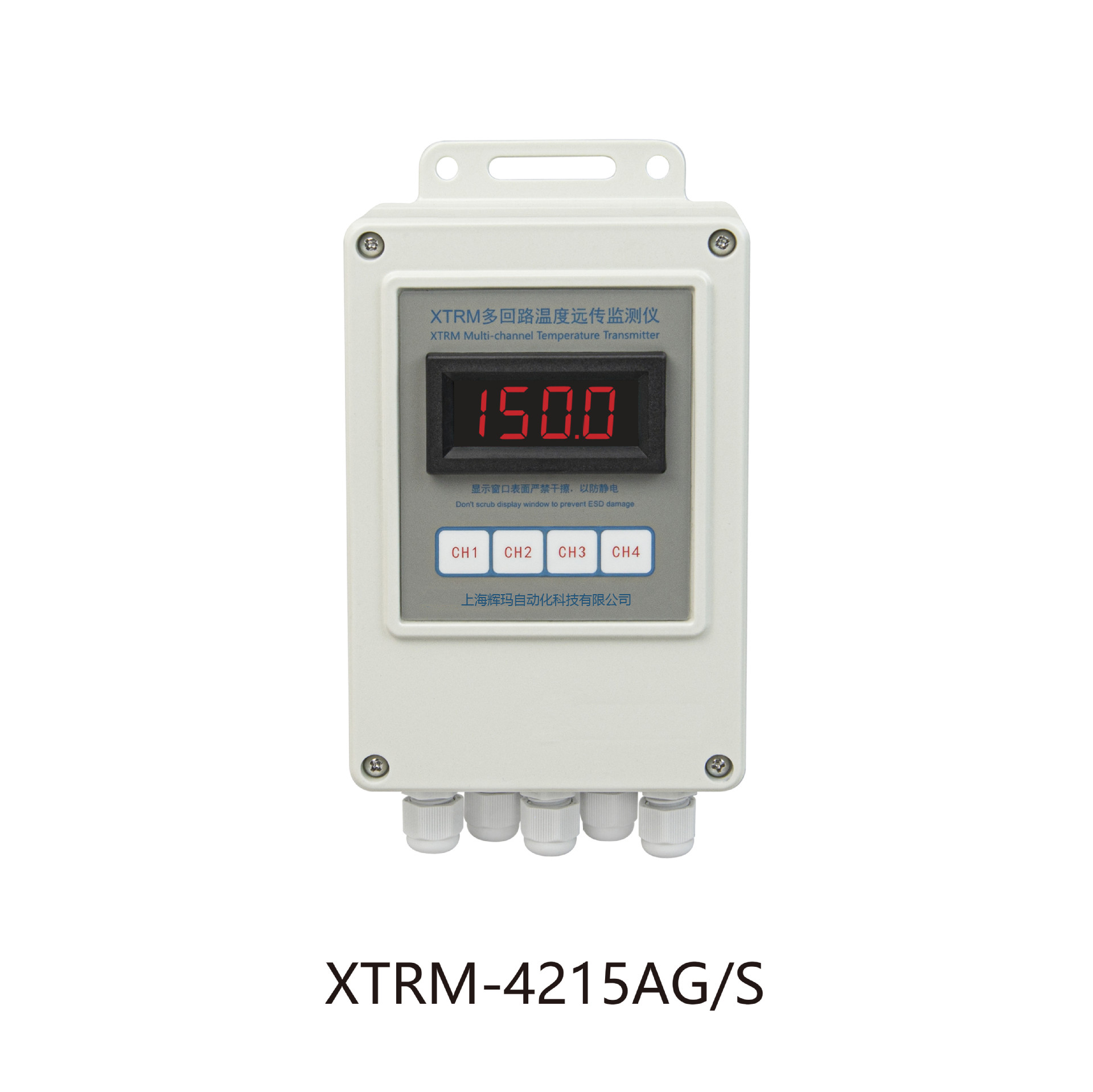

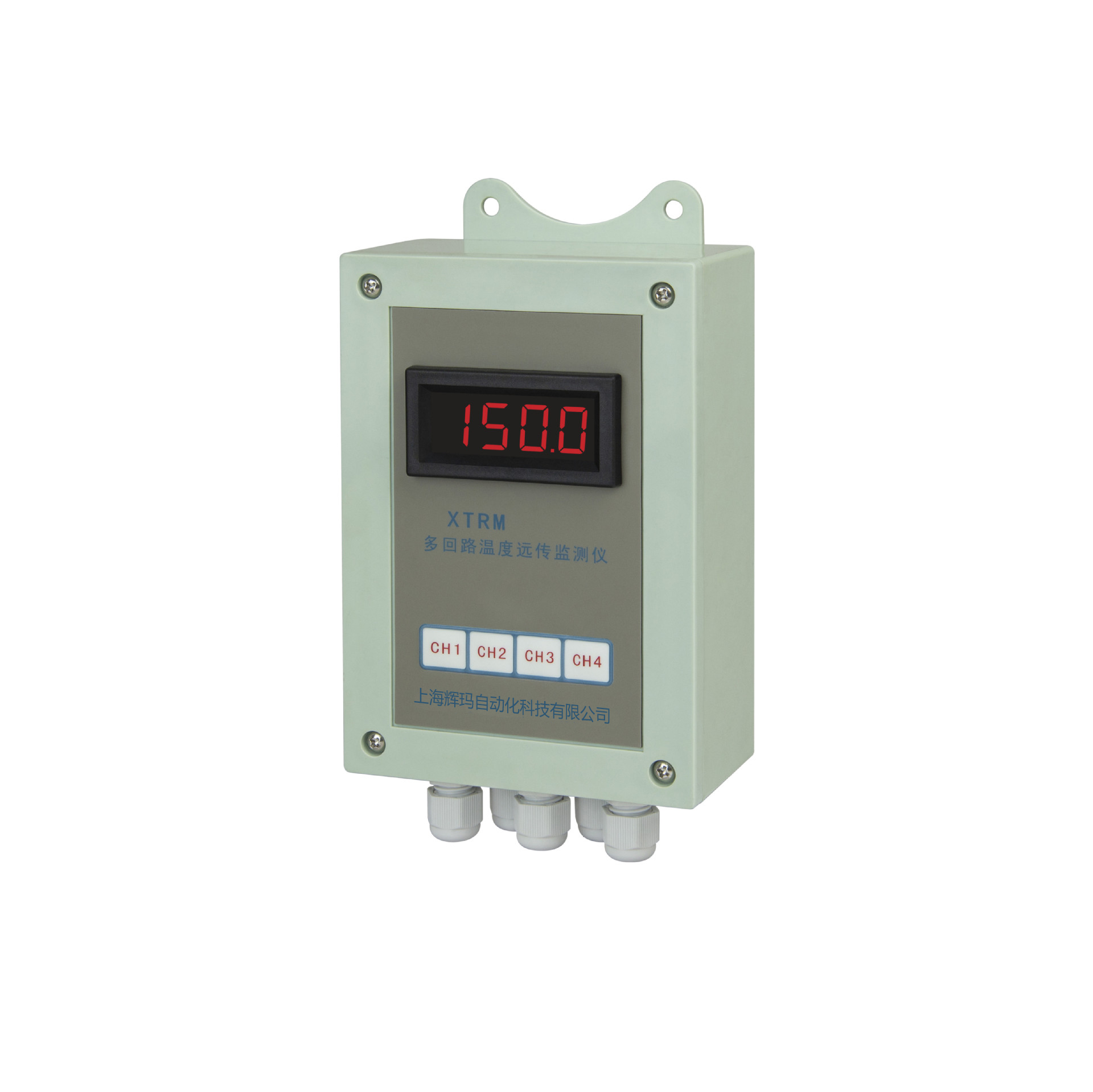

XTRM-4215四路温度远传监测仪(水泥厂专用)
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
产品概述
XTRM系列二线制温度远传监测仪采用低功耗高性能微处理器，高速16位A/D，对各种非线性温度信号进行高精度的线性矫正并精准控制输出。适用多种类型分度号的温度传感器。
XTRM系列温度远传监测仪，能同事监测四回路温度，高亮LED显示被测回路中的最高点温度，并以4~20mA标准电流信号输出，用户可通过面板上的按键任意查看其它回路的温度。
XTRM系列温度远传监测仪，输入、输出光电隔离具有高可靠性、强抗干扰性，广泛应用于需要多点温度测量、控制的各种场合。
技术指标
| 测量范围 | 0~100℃、0~150℃、0~200℃（也可按用户需要特殊订货） |
| 传感器 | Pt100 |
| 测量点 | 2、3或4点 |
| 显示方式 | 0.8英寸高亮度LED双数码显示 发光二极管工作状态显示 1～4测量通道号显示;通道屏蔽与锁定功能显示 |
| 基本精确度 | 0.5 级（二线制输出信号） |
| 显示精确度 | LED显示器0.5级 |
| 输出 | 4~20mA |
| 线性误差 | <0.1% |
| 供电电压 | DC 24V±2V |
| 环境温度 | -25℃ ~+75℃ |
| 温度漂移 | <0.025%/1℃ |
| 环境温度 | -25℃～80℃ |
| 相对湿度 | ≤90% RH 避免强腐蚀气体 |
| ***缘电压 | 输入与输出间 500VAC |
| 防护等级 | IP65（铝合金外壳）IP62（塑料外壳） |
| 参数设定 | 面板轻触式按键数字设定 参数设定值断电后***保存 参数设定值密码锁定 |
| 保护方式 | 电源欠压自动复位 工作异常自动复位 |
型谱表
| 型 号 | 代 码 | 说 明 | ||||
| XTRM | － □ - □ - □ - □ - □ | |||||
| 输入信号 | □ | R：热电阻 T: 热电偶 | ||||
| 通道数 | □ | 通道数2-4 | ||||
| 外型 | □ | H: 横式 S: 竖式 | ||||
| 外壳材质及防护等级 | □ | P: 塑料 IP62 A: 铝合金IP65 | ||||
| 是否带隔离 | □ | G: 隔离 空:不隔离 | ||||

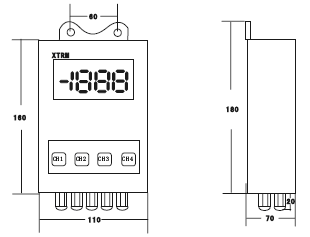

仪表结构及尺寸
ABS 塑料墙挂式外壳，长为 160mm，宽为 110mm，高为 70mm
本仪表主要用于多点温度测量监视以及需要报警的各种场合。由于仪表采用 SMT 工艺等技术，仪表的稳定性、可靠性和抗干扰性能比较过去有了明显的提高，在生产现场能有效抑制对讲机的干扰。
产品用途
1、回转密托轮油温
2、密小齿轮油箱油温
3、生料磨进出口轴承温度
4、煤收尘器灰斗温度
5、煤粉盒温度
6、生料磨主电机绕组温度
7、生料磨主电机轴承温度
8、生料排风机电机定子温度
9、高温风机绕组温度
10、高温风机轴承温度
仪表结构
电气连接

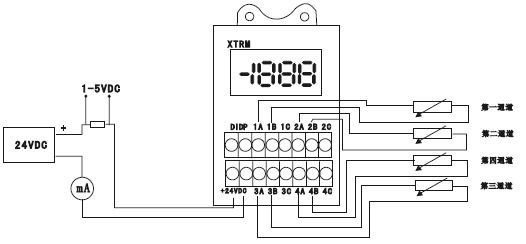

◆仪表与外部PT100热电阻的接线需打开仪表盖以后进行，PT100热电阻相连接。指示仪表、记录仪表，调节器等能够与电源串联在输出回路，输出电流正比于温度的变化，但***立于电源的变化，其应用原理如下图所示：

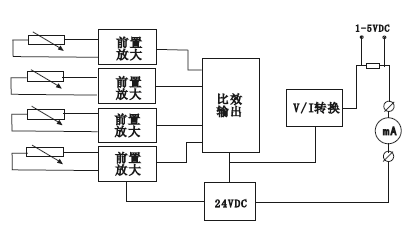

◆自热电阻传感器的测量信号通过前置放大器放大，然后被比较输入电路（选择高温信号）或选点输入电路选中某一路信号，该信号通过电压/电流（V/I）转换单元将放大器的输出电压变为4-20A恒定电流输出，原理方框图如下图所示：
仪表使用说明
开机后需预热10分钟，仪表的安装应该尽量靠近测量点，这样可以充分利用二线制的如下优点：
1.高的抗干扰能力，因为信号是在高电平情况下传送，达到抑止噪声和干扰的作用。
2.简单的布线，即仪表从现场控制室采用双绞导线连接就可以了，降低了布线的成本。
◆输入采用热电阻时，为了避免测量误差，传感器的引线电阻必须保证一定的数值，这里对于每一个Pt100的传感器，引线电阻固定为0.35Ω、0.35Ω相应导线的截面和长度如下所示：
导线长度 | 截面积 |
2×15m | 1.5mm |
2×10m | 1.0mm |
◆也可以取任何截面积的导线，但引线总电阻必须确保为0.35Ω。否则将会产生引线误差，例每变化0.38Ω引线电阻将引起1℃的温度误差。输入采用热电偶时，输入端与热电偶的连接必须采用相应的补偿导线，输入端的引线需考虑对外磁场的屏蔽。
◆仪表负载电阻RL的大小，取决于仪表的显示方式，电源电压、电源纹波VR的大小和是否采用输入输出隔离有关。
