Description
SWP系列智能频率/转速表适用各种频率/转速测量和控制。
SWP系列智能频率/转速显示控制仪集数字测量显示和模拟显示于一体，采用数码LED显示，可显示各种的频率/
转速的实时值。
一、主要特点
二、接线图

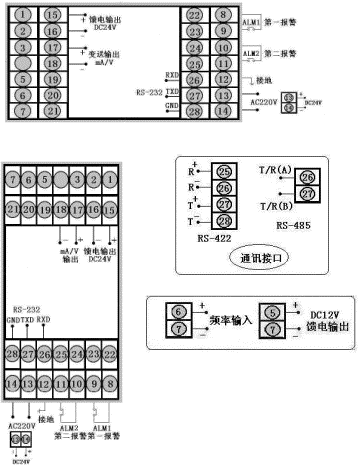

型号 | SWP-RP-C803系列 | 接 线 图 |
仪表外形 |
仪表尺寸:160×80×140mm |  |
型号 | SWP-RP-C803系列 | |
仪表外形 |
仪表尺寸:80×160×140mm | |

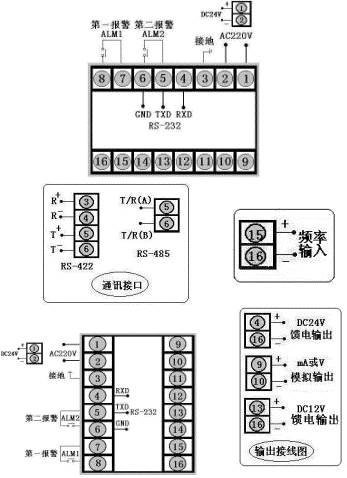

型号 | SWP-RP-C403系列（横式） | 接 线 图 |
仪表外形 |
仪表尺寸:48×96×140mm |  |
型号 | SWP-RP-C403系列（竖式） | |
仪表外形 |
仪表尺寸:48×96×140mm | |

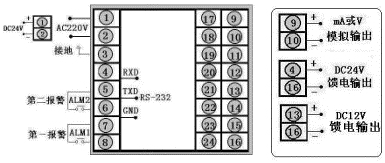

型号 | SWP-RP-C903系列 | 接 线 图 |
仪表外形 |
仪表尺寸:72×72×112mm |  |
三、SWP-RP系列频率/转速仪表型譜表
型 号 | 代 码 | 说 明 | |||||||||
SWP-RP- | □ □ □□ □ □ □ □ □ □ □ | SWP系列转速表 | |||||||||
外型特征 | CS | 横式仪表竖式仪表 | |||||||||
外形尺寸 | 489 | 96×48mm，48×96mm160×80mm，80×160mm96×96mm | |||||||||
控制作用 | 0103 | 测量显示三位控制 | |||||||||
通讯方式 | 0248 | 无通讯通讯协议为 RS-232通讯协议为 RS-422通讯协议为 RS-485 | |||||||||
输出方式 | 01234567 | 无控制输出继电器触点电流 4～20mA电流 0～10mA电压 1～5V电压 0～5VSCR-过零触发脉冲SSR-固态继电器 | |||||||||
输入类型 | □ | A：集电极开路信号输入（OC门）B：射极开路信号输入（OE门）C：电平信号输入D：开关量输入/触点信号（无源）E：电流型信号输入 | |||||||||
第一报警方式 | NHL | 无报警（可省略）AL1上限报警AL1下限报警 | |||||||||
第二报警方式 | NHL | 无报警（可省略）AL1上限报警AL1下限报警 | |||||||||
显示方式及馈电输出 | N0.8P | 0.56 英寸 LED显示（可省略）0.8 英寸 LED显示DC 24V馈电输出 | |||||||||
供电方式 | WT | DC24V供电AC90～260V供电（开关电源）AC220V供电 | |||||||||
★ 以上C、E两种输入类型用户订货时请提供输入信号的幅值。如电流信号输入时，要提供输入信号为低时是多少毫安，输入信号为高时是多少毫安。
注：转速表在订货时请提供转速传感器的技术指标。
