SWP-LCD-NH液位/容积控制仪
SWP-LCD-NH系列液位=容积控制仪可对各种形状罐体进行液位=容积转换测量控制。一、主要特点 1、
有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0--99999字）
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
SWP-LCD-NH系列液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。
一、主要特点
1、
有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0--99999字）。
2、
采用查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。

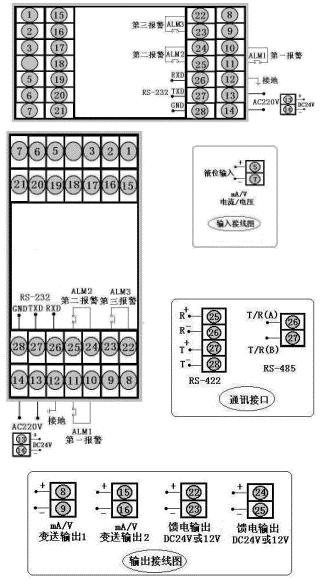

二、 仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）
| 型号 | SWP-LCD-NH80系列 | 接 线 图 |
| 仪表 外形 |
开孔尺寸:152×76mm 重 量:400g |  |
开孔尺寸:76×152mm 重 量:400g |
三、SWP-LCD系列液位<=>容积控制仪型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||
| SWP -LCD-N | □□□ □□- □ □-□□- □ □ □ □ -□-□ | 新一代大屏幕带背光显示仪表 | |||||||||||
| 仪表功能 | H | 液位容积控制仪 | |||||||||||
| HR | 带记录（液位<=>容积控制仪） | ||||||||||||
| 外形尺寸 | 8 | 160×80mm（横式）80×160mm（竖式） | |||||||||||
| 控制作用 | 0103 | 无控制（或报警）输出带控制（或报警）输出 | |||||||||||
| 通讯方式 | □ | 参见"通讯方式" | |||||||||||
| 变送输出 | □ | 参见"输出方式" | |||||||||||
| 输入类型 | □□ | 参见"输入类型" | |||||||||||
| 第一报警方式 | □ | 参见"报警方式" | |||||||||||
| 第二报警方式 | □ | 参见"报警方式" | |||||||||||
| 第三报警方式 | □ | 参见"报警方式" | |||||||||||
| 馈电输出 | NP | 无馈电输出（可省略）DC24V馈电输出 | |||||||||||
| 供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
| 外形特征 | S | 竖式显示仪表横式显示仪表（可省略） | |||||||||||
★ 输入类型(出厂默认值）
| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 说 明 |
| A | 4～20 mA | -9999～99999d | D | 0～5 V | -9999～99999d | 本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
| B | 0～10 mA | -9999～99999d | R | 用户特定 | 全 量 程 | |
| C | 1～5 V | -9999～99999d |
★ 报警方式
| 选型代码 | N | H | L |
| 报警方式 | 无位式控制或报警（可省略） | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
★ 输出方式
| 选型代码 | 0 | 2 | 3 | 4 | 5 |
| 输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★
型号举例：
①SWP-LCD-NH801-02-A-N
LCD系列，无控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，无通讯，4～20mA控制输出，无报警输出，横表。
②SWP-LCD-NH803-81-A-HLP
LCD系列，带控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出，横表。
