EJA438E/Z隔膜密封式压力变送器（内嵌式膜片）
EJA438E/Z型内嵌膜片隔膜密封式压力变送器可用于测量高低温，高真空，高粘度以及易结晶介质的液位和压力， 并将其转换成4~20mA DC的电流信号输出， 具有快速响应、远程设定和自诊断等功能。E
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
EJA438E/Z型内嵌膜片隔膜密封式压力变送器可用于测量高低温，高真空，高粘度以及易结晶介质的液位和压力， 并将其转换成4~20mA DC的电流信号输出， 具有快速响应、远程设定和自诊断等功能。
EJA-E系列支持BRAIN、HART/HART(1-5V)低功耗和FOUNDATION™现场总线或PROFIBUS PA通信协议。

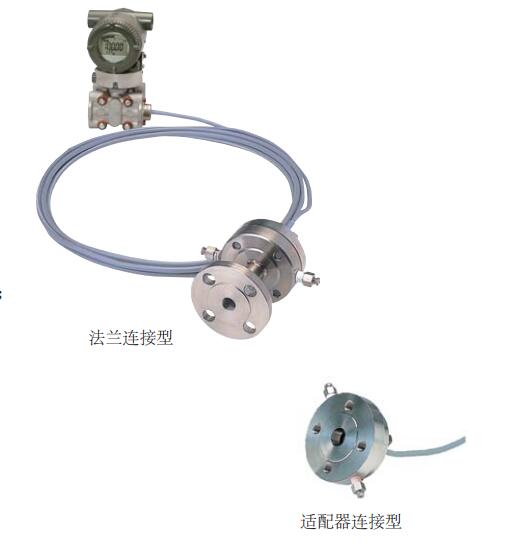

产品图
规格
| EJA438E 隔膜密封式压力变送器 | |||||
| H膜盒 | A膜盒 | B膜盒 | |||
| 平法兰 | 凸法兰 | ||||
| 测量范围 | -100~500kPa | -0.1~3.5MPa | -0.1~16MPa | -0.1~7MPa | |
| (-400~2000inH2O) | (-14.5~500psi) | (-14.5~2300psi) | (-14.5~1000psi) | ||
| 测量量程 | 2.5~100kPa | 0.06~3.5MPa | 0.46~16MPa | 0.46~7MPa | |
| (25~500inH2O) | (8.6~500psi) | (67~2300psi) | (67~1000psi) | ||
| 精度 | ±0.2% | ±0.2% | ±0.2% | ±0.2% | |
| 防护等级 | IP66/IP67，NEMA 4X | ||||
| 防爆规格 | NEPSI , FM，CENELEC ATEX，CSA，IECEx | ||||
| 输出信号 | 4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | ||||
| 电源 | BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（带避雷器） 10.5~30V DC(本安、n型，非易燃型) 数字通讯(BRAIN和HART: 最小16.6V DC） HART( 1~5V)：9~28V DC | ||||
| Fieldbus: 9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC) | |||||
| 环境温度 | -40~60℃(-40~140℉) (普通型) | ||||
| -30~60℃ (-22~140℉) (内藏显示表) | |||||
| 环境温度必须在填充液工作温度范围内 | |||||
| 过程温度 | -50~250℃ (-58~482℉) | ||||
| 环境温度必须在填充液工作温度范围内 | |||||
| 最大工作压力 | 法兰额定压力 | ||||
| 安装 | 变送器: 2-inch管安装 | ||||
| 隔膜密封: 法兰安装 | |||||
| 法兰尺寸 | 平法兰型: 3-inch(80mm)，2-inch(50mm), 1 1/2-inch(40mm) | ||||
| 凸法兰型: 4-inch(100mm)，3-inch(80mm) | |||||
| 组合型: | 凸法兰高压侧: 4-inch(100mm) | ||||
| 平法兰低压侧: 3-inch(80mm) | |||||
| 膜片材质 | 316 SST 316LSST，哈氏合金C-276、钽、钛、镍、蒙乃尔 | ||||
| 法兰材质 | S25C，304 SST，316 SST | ||||
| 外壳 | 铸铝合金、抗腐蚀铸铝合金、ASTM CF－8M不锈钢 | ||||
附EJA A系列产品替代型号（EJA A/EJA E）对照表
产品名称 | 旧型号 | 替换型号 |
差压变送器 | EJA110A | EJA110E |
微差压变送器 | EJA120A | EJA120E |
差压变送器 | EJA130A | EJA130E |
法兰安装式差压变送器 | EJA210/EJA220 | EJA210E |
绝压变送器 | EJA310A | EJA310E |
压力变送器 | EJA430A | EJA430E |
压力变送器 | EJA440A | EJA440E |
绝压/压力变送器 | EJA510A/EJA530A | EJA510E/EJA530E |
微小流量变送器 | EJA115 | EJA115E |
远传法兰差压变送器 | EJA118W/N/Y | EJA118E |
