Description
SWP-LCD-NLT（智能）天然气流量显示积算控制仪适用于在线测量天然气的流量，将管道中的天然气流量经补偿、计算自动换算为工业标准状态下的天然气体积流量和积算量。
一、仪表特点
1、同时显示天然气流量测量系统的多个参数（如：时间、差压、压力、温度、流量、积算量等），还可根据用户要求显示FZ、FG等，更有利于对生产工艺参数的监控。
2、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。
3、新增加的掉电记录功能可记录仪表工作期间掉电发生的实时时间、掉电次数及掉电时间累积值，防止人为或意外掉电造成累计值的偏差。

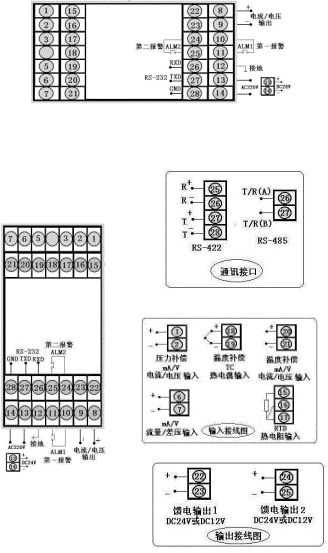

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）
| 型号 | SWP-LCD-NLT系列 | 接 线 图 |
仪 表 外 形 |
开孔尺寸:152×76mm 重 量:400g |  |
开孔尺寸:76×152mm 重 量:400g |
三、SWP-LCD-NLT系列天然气流量积算控制仪型谱表
| 型 号 | 代 码 | 说 明 | ||||||||||||
| SWP-LCD-N | □ □□-□ □ - □ □ □ -□ □ □-□ -□ -□ | 新一代大屏幕带背光液晶显示仪表 | ||||||||||||
| 仪表功能 | LT | 天然气流量积算仪表 | ||||||||||||
| 外形尺寸 | 8 | 160×80mm（横式）80×160mm（竖式） | ||||||||||||
| 控制作用 | 02 | 带补偿输入 | ||||||||||||
| 通讯方式 | □ | 参见"通讯方式" | ||||||||||||
| 输出方式 | □ | 参见"变送输出方式" | ||||||||||||
| 流量信号类型 | □ | 参见"输入类型" | ||||||||||||
| 压力补偿类型 | □ | 参见"输入类型" | ||||||||||||
| 温度补偿类型 | □ | 参见"输入类型" | ||||||||||||
| 第一报警方式 | NHL | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警） | ||||||||||||
| 第二报警方式 | NHL | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警） | ||||||||||||
| 第三报警方式 | NHL | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警） | ||||||||||||
| 馈电输出 | NP2P | 无馈电输出（可省略）单路DC24V馈电输出双路DC 24V馈电输出 | ||||||||||||
| 供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | ||||||||||||
| 外形特征 | S | 竖式显示仪表横式显示仪表（可省略） | ||||||||||||
★ 输入类型
| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 说 明 |
| A | 4 ～ 20 mA | -1999～99999 d | O | 脉冲-集电极开路 | 0～5KHz | 本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
| B | 0 ～ 10 mA | -1999～99999 d | G | Pt100 | -200～650℃ | |
| C | 1 ～ 5 V | -1999～99999 d | E | 热电偶E型 | 0～1000 ℃ | |
| D | 0 ～ 5 V | -1999～99999 d | K | 热电偶K型 | 0～1300 ℃ | |
| M | 0 ～ 20 mA | -1999～99999 d | R | PT100.1 | -1999～99999 d | |
| F | 脉 冲 | 0～5KHz | N | 无补偿输入 |
★ 通讯方式
| 选型代码 | 0 | 2 | 4 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
★ 变送输出方式
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
★型号举例：
①SWP-LCD-NLT802-21-BC-HL－P－W－S
带补偿输入，通讯方式RS-232，输出方式为继电器输出，输入类型为第一路0～10
mA，第二路1～5V，第一报警为上限报警，第二报警为下限报警，单路DC24V馈电输出，DC24V供电，竖表。
②SWP-LCD-NLT802-82-AC-LH－N－T
带补偿输入，通讯方式RS-485，输出方式为4～20mA，输入类型为第一路4～20mA，第二路1～5V，
第一报警为下限报警，第二报警为上限报警，无馈电输出，AC90～265V供电（开关电源），横表。
