SWP-X80闪光报警控制仪
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
SWP-LED系列闪光报警控制仪可与各种SWP系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号，八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。
一、仪表特点
闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。
二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
型号 | SWP-X803系列 | 接 线 图 |
仪表外形 |
仪表尺寸:160×80×140mm |
|

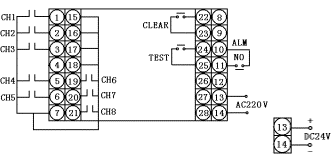

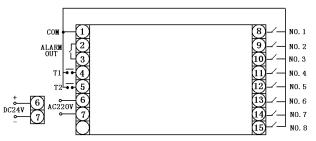

接线图 |
仪表尺寸:160×80×140mm |
|
三、SWP系列闪光报警控制仪型谱表
型 号 | 代 码 | 说 明 | ||||||
SWP- | □ | □□□ | -□ | -□ | -□ | -□ | -□ | |
特征 | X | 参数显示：八位高亮度LED通道显示 | ||||||
控制作用 | 803 | 闪光报警仪 | ||||||
通讯方式 | □ | 0：无通讯；2：RS-232；8：RS-485 | ||||||
指示方式 | D N R | 八段数码管指示 平面LED指示（无通讯） 平面LED指示（带录放音功能） | ||||||
输入信号 | A B C D | 接点式闭路报警 接点式开路报警 标准TTL电平 特殊规格 | ||||||
馈电输出 | P | DC24V馈电输出 | ||||||
供电方式 | W T | DC24V供电 AC85-260V供电（开关电源） AC220V供电（线性电源，可省略） | ||||||
注：平面LED指示的闪光报警器无通讯。
★ 平面LED指示的闪光报警器无通讯，无开关电源供电方式。
★
型号举例：
①SWP-X803-D-A-P-W（发光管式指示）
接点式闭路报警，DC24V馈电输出，DC24V供电，发光管式指示。
②SWP-X803-8N-B-P-T（数字式指示）
通讯方式RS485，接点式开路报警，DC24V馈电输出，AC90～265V供电，数字式指示。
