Description
SWP-C80 SWP-C90 SWP-C40 SWP-C70 SWP-C10系列智能数显表主要特点
SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。
可随意改变仪表的输入信号类型，采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另
一种输入信号，进一步提高了仪表的多用性与可靠性。
可带串行通信输出，各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
SWP-LED系列数字显示控制仪/光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显
示），使测量值的显示更为清晰直观。
有多种外形尺寸，适用于各种测量控制场合。
仪表量程可自由设置。
SWP-LED系列数字显示控制仪型谱表
| 型 号 | 代 码 | 说 明 | |||||||||
| SWP - | □ □ □□－□ □－□□－□ □ －□ □ | 新系列 | |||||||||
| 外形特征 | C S | 横式显示仪表 竖式显示仪表 | |||||||||
| 外形尺寸 | 1 4 7 8 9 | 48×48mm 96×48mm（横），48×96mm（竖） 72×72mm 160×80mm（横），80×160mm（竖） 96×96mm | |||||||||
| 控制作用 | 01 03 04 | 测量显示 三位式控制 四限控制或四限报警输出 | |||||||||
| 通讯方式 | □ | 参见"通讯方式" | |||||||||
| 输出方式 | □ | 参见"变送输出方式" | |||||||||
| 输入类型 | □□ | 参见"输入类型" | |||||||||
| 第一报警方式 | N H L | 无报警（可省略） 上限控制/报警（四限控制/报警2H） 下限控制/报警（四限控制/报警2L） | |||||||||
| 第二报警方式 | N H L | 无报警（可省略） 上限控制/报警（四限控制/报警2H） 下限控制/报警（四限控制/报警2L） | |||||||||
馈电输出 | P | DC24V馈电输出 | |||||||||
供电方式 | W T | DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） | |||||||||
SWP-T801/SWP-ST801/SWP-T803/SWP-ST803/SWP-ST804系列智能光柱显示仪、光柱控制仪主要特点
SWP-T80系列光柱仪表采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正。
可随意改变仪表的输入信号类型，采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号，进一步提高了仪表的多用性与可靠性。
可带串行通信输出，各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示，显示分辨率达101线），使测量值的显示更为清晰直观。
有160×80mm和80×160mm两种外形尺寸，适用于各种测量控制场合。
香港昌晖自动化系统有限公司昌晖仪表量程可自由设置。
SWP-LED系列光柱测量显示控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||
SWP - | □□□－□ □－□□- □ □ - □ □-□ | ||||||||||
外形特征 | T ST | 横式光柱显示仪、光柱控制仪表 竖式光柱显示仪、光柱控制仪表（常用） | |||||||||
外形尺寸 | 8 | 160×80mm（横），80×160mm（竖） | |||||||||
控制作用 | 010304 | 测量显示三位式控制四限控制或四限报警输出 | |||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||
输出方式 | □ | 参见"变送输出方式" | |||||||||
输入类型 | □□ | 参见"输入类型" | |||||||||
第一报警方式 | NHL | 无报警（可省略）上限控制/报警（四限控制/报警2H）下限控制/报警（四限控制/报警2L） | |||||||||
第二报警方式 | NHL | 无报警（可省略）上限控制/报警（四限控制/报警2H）下限控制/报警（四限控制/报警2L） | |||||||||
馈电输出 | P | DC24V馈电输出 | |||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||
显示方式 | X | 横式显示仪表竖式显示仪表 | |||||||||
★
输入类型
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 频率输入 | 0～5kHz |
★
全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 18 | 1～ 5V开方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 19 | 0～5V开方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 16 | 4～20 mA开方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA开方 |
★ 变送输出方式
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
★ 通讯方式
| 选型代码 | 0 | 2 | 4 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
★ 注1：C80系列为0.8英寸LED显示，C90、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。
★ 注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。
★
同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
★ 注3：C70、C10无频率信号输入。

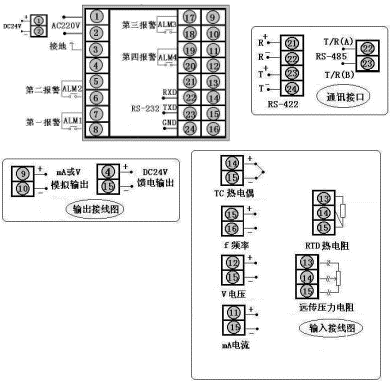

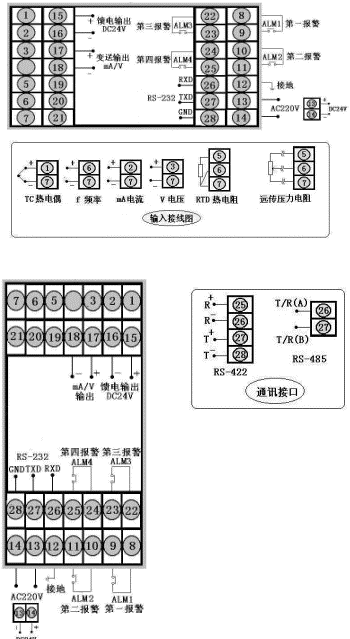

| 型号 | SWP-C803系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm |  |
| 型号 | SWP-T803系列（横式） | |
| 仪表外形 |
仪表尺寸:160×80×140mm | |
| 型号 | SWP-S803系列 | |
| 仪表外形 |
仪表尺寸:80×160×140mm | |
| 型号 | SWP-T801系列（竖式） | |
| 仪表外形 |
仪表尺寸:80×160×140mm | |

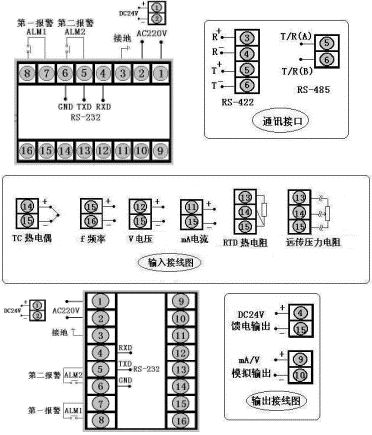

| 型号 | SWP-C401、C403系列（横） | 接 线 图 |
| 仪表外形 |
仪表尺寸:96×48×140mm |  |
| 型号 | SWP-S401、S403系列（竖） | |
| 仪表外形 |
仪表尺寸:48×96×140mm | |

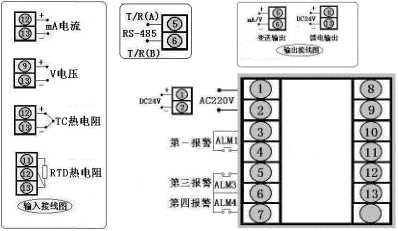

| 型号 | SWP-C901、C903系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:96×96×140mm |  |
| 型号 | SWP-C701、C703系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:72×72×110mm |  |

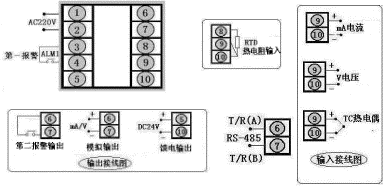

| 型号 | SWP-C101、C103系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:48×48×110mm |  |
★ 数字显示控制仪型号举例：
例1、SWP-C801-00-23-N-P
显示仪表，仪表无通讯和变送输出，4-20mA（万能）输入，带馈电DC24V输出，仪表为外型为160×80mm
例2、SWP-C801-02-03-N
测量显示，仪表无通讯，变送输出为4-20mA，K分度号（万能）输入，仪表AC220V供电，仪表外型为160×80mm竖式
★ 光柱仪表型号举例：
例1、SWP-T801-00-12-N-P
光柱测量显示，仪表无通讯和变送输出，4-20mA（万能）输入电，带馈电DC24V输出，仪表为外型为160×80mm横式。
