概述

NHR-7620/7620R系列液晶液晶<=>容积显示控制仪/记录仪可对工业现场各类规则、不规则罐体的液位进行采集、显示并转换成对应罐体的容积，适用于对各种过程参量进行监测、控制、采集等。 两路直流电流、电压信号输入；0.2级测量精度。 通过上位机软件，用户可自行对规则或不规则罐体进行数据写入，从而便捷实现高精度的液位<＝>容积显示控制。 具有模拟量变送输出和继电器触点输出。 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。 支持RS232C打印功能，具有手动打印、定时打印功能。 带DC24V馈电输出，为现场变送器配电。 带USB数据转存功能和SD卡扩展功能。 输入、输出、电源、通讯相互之间采用光电隔离技术。

仪表面板

160*80mm(A型)80*160mm(B型)96*96mm(C型)①显示面板②USB、SD接口③确认键显示通道切换键时标切换④光标右移键⑤光标左移键⑥光标上移键⑦光标下移键

简易画面指示

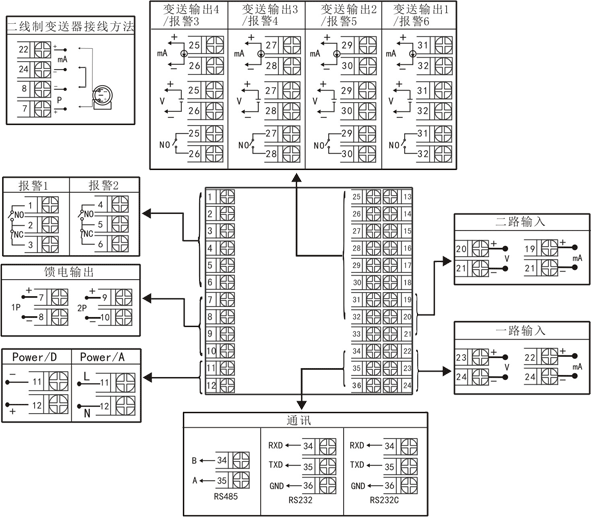

接线图

注1：接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。注2：横竖式仪表后盖接线端子的方向不一样，见示意图1。

仪表选型

NHR-762 □-□-□-□-□ 液位<=>容积显示控制仪 ① ② ③ ④ ⑤               NHR-762 □R-□-□-□-□ 液位<=>容积显示记录仪 ①  ② ③ ④ ⑤

备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6。
2、仪表型号举例：
例1：NHR-7621-A-X-A-1/D1(4～20mA输入，4～20mA输出)。
含义：液位<=>容积显示控制仪，160*80*110mm的规格尺寸，无报警输出，AC100～240V供电，1路变送输出，RS485通讯。
例2：NHR-7622R-C-2-A-2/2P/U(两路4～20mA输入，两路4～20mA输出)。
含义：液位<=>容积显示控制记录仪，96*96*110mm的规格尺寸，2限报警输出，AC100～240V供电，2路变送输出，2路馈电输出，USB转存功能。

输入信号类型(订货时请在选型后备注信号类型)

输出信号类型(订货时请在选型后备注信号类型)
