Description
智能数字/光柱显示控制仪采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
采用最新无跳线技术,使输入端口具备单通道和万能信号输入功能,只需通过仪表菜单的简单设定，即可实现多种输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
输入输出回路均采用光电隔离，抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通信，组成网络控制系统。
产品特点
| 型谱表 |
型 号 | 说 明 | ||||||||||
WP- | □□ | □ | □□ | □ | -□ | □□ | -□ | □ | □ | -□ | |
外形特征 | C | 单屏横式显示 | |||||||||
S | 单屏竖式显示 | ||||||||||
D | 双屏横式显示 | ||||||||||
DS | 双屏竖式显示 | ||||||||||
T | 单屏单光柱竖式显示 | ||||||||||
TX | 单屏单光柱横式显示 | ||||||||||

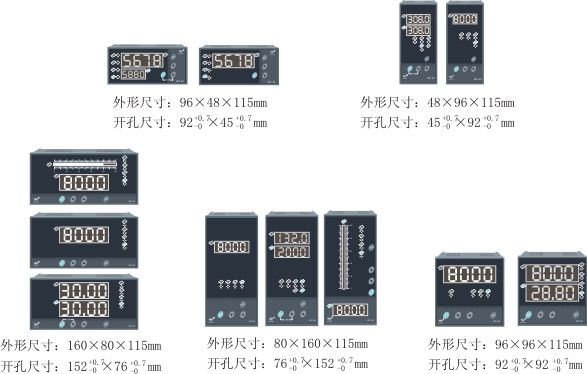

外形尺寸 | 3 | 48X48mm | |||||||||
4 | 96X48mm（横式） 48X96mm(竖式） | ||||||||||
7 | 72X72mm（方式） | ||||||||||
8 | 160X80mm 80X160mm是(可选光柱） | ||||||||||
9 | 96X96mm（可选光柱） | ||||||||||
控制作用 | 01 | 测量显示 | |||||||||
03 | 测量显示带上、下限控制/报警 | ||||||||||
04 | 显示带四限控制/报警（任意组合） | ||||||||||
通讯方式 | 0 | 无通讯接口 | |||||||||
2 | RS-232C通讯接口 | ||||||||||
8 | RS-485通讯接口 | ||||||||||
输出方式 | 0 | 无输出 | |||||||||
1 | 继电器输出 | ||||||||||
2 | (4～20)mA输出 | ||||||||||
3 | (0～10)mA输出 | ||||||||||
4 | (1～5)V输出 | ||||||||||
5 | (0～5)V输出 | ||||||||||
6 | SCR可控硅过零触发脉冲输出 | ||||||||||
7 | SSR固态继电器控制信号输出 | ||||||||||
8 | 特殊规格变送输出 | ||||||||||
输入类型 | □□ | 参见“输入类型表” | |||||||||
第一报警 | N | 无控制/报警（可省略） | |||||||||
H | 第一报警为上限报警 | ||||||||||
L | 第一报警为下限报警 | ||||||||||
第二报警 | N | 无控制/报警（可省略） | |||||||||
H | 第二报警为上限报警 | ||||||||||
L | 第二报警为下限报警 | ||||||||||
馈电输出 | P | DC24V馈电输出 | |||||||||
供电方式 | AC220V线性电源（可省略） | ||||||||||
T | AC（90～265）V开关电源供电 | ||||||||||
W | DC24V供电 | ||||||||||
★型号举例： WP-C801-00-08-N ； WP-C403-01-12-HL ； WP-T804-81-08-2H2L
