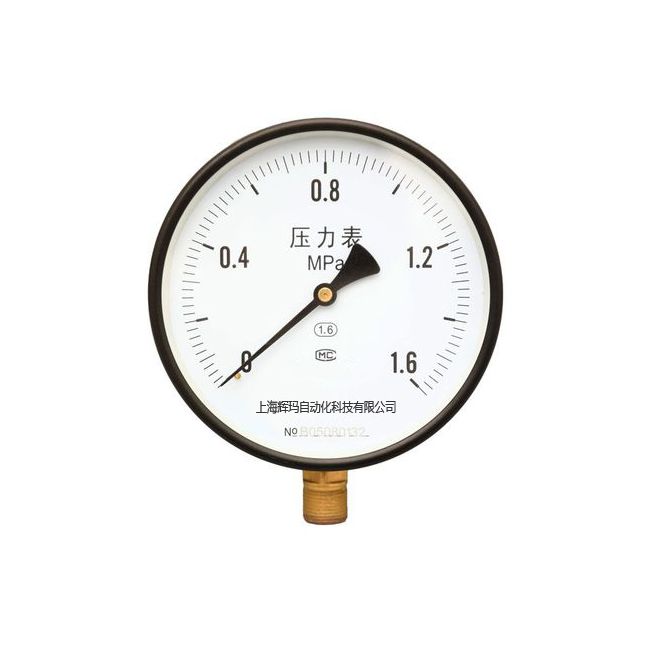

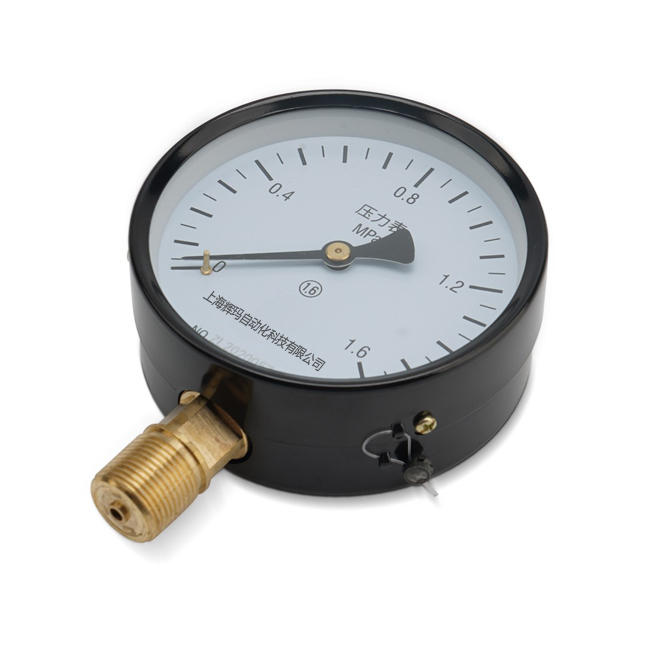

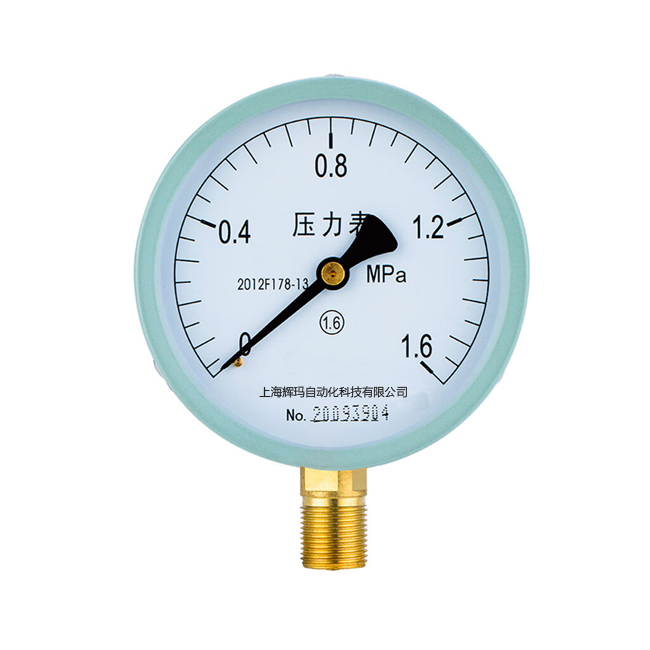

一般压力表 压力真空表 真空表
一般压力表系列用于测量无爆炸危险，不结晶，不凝固，且对钢及铜合金不起腐蚀作用的液体、气体和蒸汽的压力或真空。
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
一、概述
一般压力表系列用于测量无爆炸危险，不结晶，不凝固，且对钢及铜合金不起腐蚀作用的液体、气体和蒸汽的压力或真空。

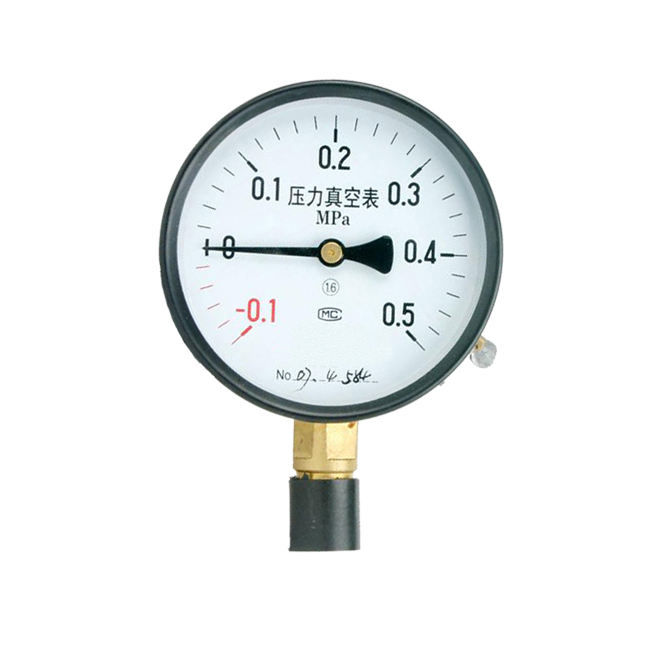

压力真空表是一种既可以测量压力又可以测量真空的压力测量仪表。
典型的应用场所为:空气压缩机、真空泵、工艺管路、调压阀、测试设备、医用消毒器等。

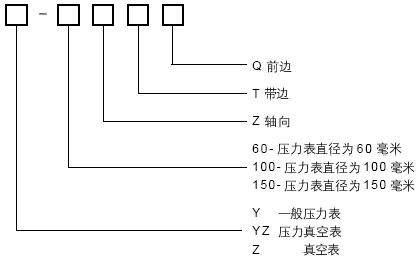

二、型号命名
例：Y-100ZTQ 0~1MPa直径为100毫米，轴向带前边 测压范围0~1MPa的真空压力表
三、技术参数
| 名称 | 型号 | 测量范围（MPa) | 精度 |
| 压力表 | Y-40 | 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1；0～1.6；0～2.5；0～4； 0～6； 0～10；0～16；0～25； 0～40；0～60； | 1.5；2.5 |
| Y-60 | 1.5；2.5 | ||
| Y-100 | 1.0；1.5 | ||
| Y-150 | 1.0；1.5 | ||
| Y-250 | 1.0；1.5 | ||
| 真空表 | Z-40 | -0.1～0； | 1.5；2.5 |
| Z-60 | 1.5；2.5 | ||
| Z-100 | 1.0；1.5 | ||
| Z-150 | 1.0；1.5 | ||
| Z-250 | 1.0；1.5 | ||
| 压力真空表 | YZ-40 | -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5； -0.1～0.9；-0.1～1.5； -0.1～2.4； | 1.5；2.5 |
| YZ-60 | 1.5；2.5 | ||
| YZ-100 | 1.0；1.5 | ||
| YZ-150 | 1.0；1.5 | ||
| YZ-250 | 1.0；1.5 | ||
| 使用环境条件 | 温度-40～70℃；相对温度≤85% | ||
四、结构原理
仪表由导压系统（包括接头、弹簧管等）、齿轮传动机构、示数装置（指针与表盘）和外壳（包括表壳、表罩、表玻璃等）组成。
弹簧管在压力和真空的作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给示数装置，再由指针在刻有法定计量单位的度盘上指出被测压力或真空量值。

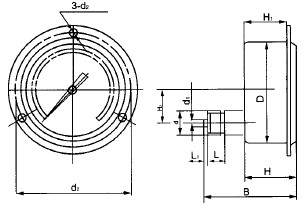

五、外形尺寸
| Y-40 Y-60 Y-100 Y-150 Y-200 Y-250 | Y-40Z Y-60Z | |
 |  | |
| Y-60T Y-100T Y-150T | Y-60ZT Y-100ZT Y-150ZT | |
 |  | |
| 型号 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
| Y-40 | Φ40 | M10×1 | Φ2.5 | 10 | 38 | 24 | 8.5 | 2.5 | |||
| Y-40Z | 40 | 24 | 0 | ||||||||
| Y-60 | Φ60 | M14×1.5或M10×1 | Φ5 | 14 | 56 | 30 | 12 | ||||
| Y-60Z | 58 | 30 | 0 | ||||||||
| Y-60T | 72 | 56 | 30 | Φ4.5 | 13 | ||||||
| Y-60ZT | 53 | 30 | Φ4.5 | 24 | 0 | ||||||
| Y-100 | Φ100 | M20×1.5 | Φ6 | 20 | 90 | 44 | 18 | ||||
| Y-100Z | 85 | 44 | 30 | ||||||||
| Y-100T | 118 | 90 | 45 | Φ5.5 | 18 | ||||||
| Y-100ZT | 85 | 44 | Φ5.5 | 39 | 30 | ||||||
| Y-150 | Φ150 | 115 | 48 | 18 | |||||||
| Y-150Z | 92 | 47 | 30 | ||||||||
| Y-150T | 165 | 115 | 48 | Φ5.5 | 18 | ||||||
| Y-150ZT | 92 | 47 | Φ5.5 | 41 | 30 | ||||||
| Y-200 | Φ200 | 146 | 50 | 18 | |||||||
| Y-250 | Φ250 | 167 | 50 | 18 |
常用压力表规格参数
压力表 Y-150 0~2.5MPa M20×1.5
压力表 Y-150 0~1.6MPa M20×1.5
压力表 Y-150 0~1MPa M20×1.5
压力表 Y-150 0~10MPa M20×1.5
压力表 Y-150 0~30MPa M20×1.5
压力表 Y-100 0~1Mpa 径向 表盘:100mm M20x1.5 1.6级
压力表 Y-100 0~1.6Mpa 径向 表盘:100mm M20x1.5 1.6级
压力表 Y-100 0~0.16Mpa 径向 表盘:100mm M20x1.5 1.6级
压力表 Y-100T，0~1.6MPa
