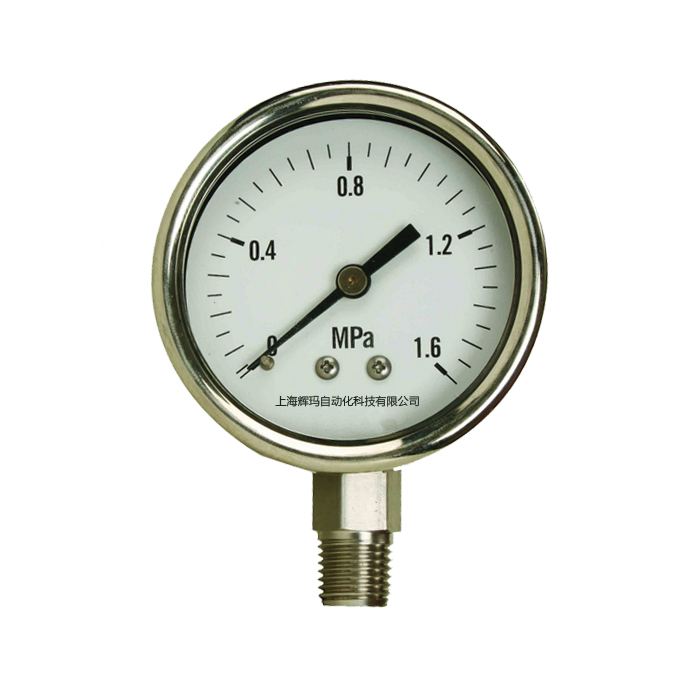

Y-BF/YJTF系列全不锈钢压力表
仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
一、概述
仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
二、结构原理
仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
三、主要技术参数
◆名称、型号、刻度范围、精度等级
名 称 | 型 号 | 标度范围（MPa） | 精确度等级 |
| 不锈钢压力表 | Y-60B-F | 0～0.1；0.16；0.25；0.4；0.6；1.0； 1.6；2.5；4；6；10；16；25；40；60； -0.1～0；0.06；0.15；0.3；0.5；0.9；1.5；2.4~60 | 2.5或1.6 |
| Y-100B-F | |||
| Y-150B-F | |||
| 耐震不锈钢压力表 | Y-60B-FZ | ||
| Y-100B-FZ | |||
| Y-150B-FZ | |||
| 轴向带前边不锈钢压力表 | Y-63B-F | ||
| Y-103B-F | |||
| Y-153B-F | |||
| 轴向带前边耐震不锈钢压力表 | Y-63B-FZ | ||
| Y-103B-FZ | |||
| Y-153B-FZ |
◆使用环境温度：-25~70℃(外壳内充液)
-40~70℃(外壳内不充液)
◆温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
◆抗工作环境振动：V·H·4级(外壳内充液)
V·H·3级(外壳内不充液)
◆外壳防护等级：IP64
◆重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0kg (Y-150B-F)
五、导压系统及外壳材料
零件名称 | 材料牌号 | |
Y-60B | Y-100B、Y-150B | |
接头 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
弹簧管 | 0Cr18Ni9Ti(321) | 0Cr17Ni12Mo2(316) |
外壳 | 0Cr18Ni9 | |

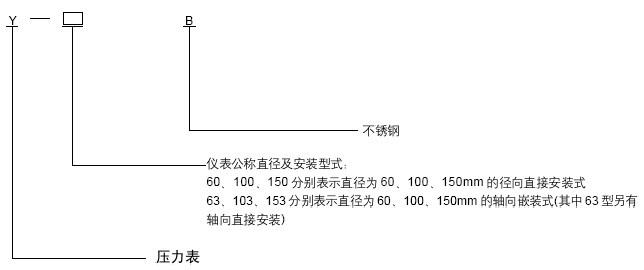

六、型号表示

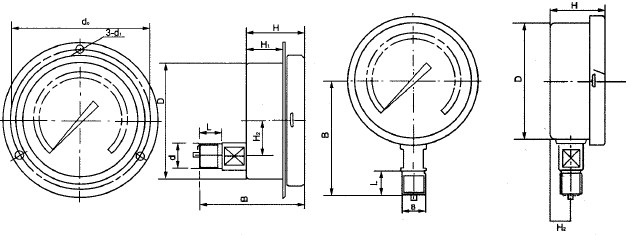

七、外形尺寸
| 型号 | D | B | d接头螺纹 | L | d0 | d1 | H | H1 | H2 |
| Y-60B | φ60 | 55 | M14×1.5；1/4（NPT） | 14 | 35 | 13 | |||
| Y-63B | 65 | 76 | 4.5 | 35 | 22 | 0 | |||
| Y-100B | φ100 | 90 | M20×1.5； G3/8；3/8 1/2；1/2（NPT） 1/4；1/4（NPT） | 20 | 44 | 18 | |||
| Y-103B | 90 | 118 | 5.5 | 44 | 27 | 30 | |||
| Y-150B | φ150 | 120 | 44 | 18 | |||||
| Y-153B | 95 | 165 | 5.5 | 44 | 27 | 30 |
七、使用与订货须知
全不锈钢耐震压力表不适用于外界有氧、氯、硝酸和过氯化氢等强氧化剂环境
订货请说明名称、型号及测量范围
