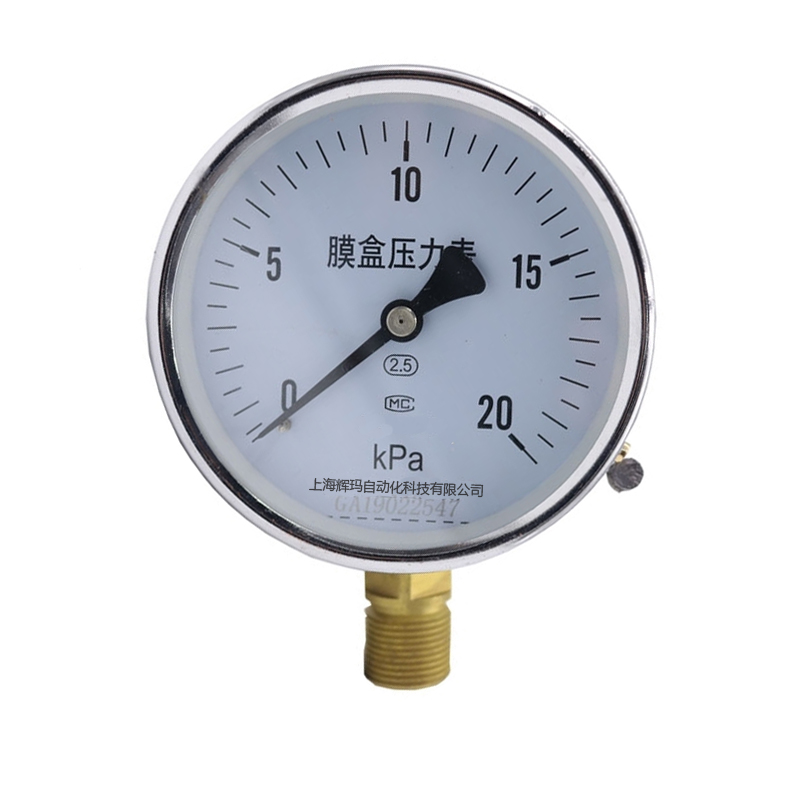

YE-100、150系列膜盒压力表
膜盒压力表采用膜河作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
一、概述
膜盒压力表采用膜河作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。
二、结构原理
仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。
三、主要技术参数
◆标度范围、精确度等级及重量
| 型号 | 标度范围KPa | |||||
| 正压 | 负压 | 正负压 | 精确度等级 | 重量kg | ||
| YE-100 YE-150 | 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 | -1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0 | -0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20 | 2.5 | 0.5 | |
◆工作位置、环境：仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
◆温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。
◆测压系统及外壳等主要零件的材质
| 零件名称 | 材料牌号 |
| 接头 | 黄铜HPb59-1 |
| 膜盒 | 锡青铜QSn6.5-0.1 |
| 齿轮传动机构 | 铜HPb59-1 |
| 表壳、罩壳 | 冷轧钢板 |
四、外形尺寸
| 型号 | D | H | L | d | h | □S |
| YE-100 | φ100 | 90 | 20 | M20×1.5 | 17 | □22 |
| YE-150 | φ150 | 118 | 20 | M20×1.5 | 17 | □22 |
