YPF系列膜片压力表
膜片压力表适用于测量有一定腐蚀性、粘稠介质和非结晶及非凝固的各种流体介质的压力或负压。可根据测量介质对腐蚀性能的不同要求而选用不同材料的膜片。 外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
膜片压力表适用于测量有一定腐蚀性、粘稠介质和非结晶及非凝固的各种流体介质的压力或负压。
可根据测量介质对腐蚀性能的不同要求而选用不同材料的膜片。
外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。
结构原理
仪表由测量系统（包括接头、法兰、膜片）、传动机构、指示装置和外壳组成。
在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形一位移，借助连杆经传动机构放大，由指示装置指示被测压力值。

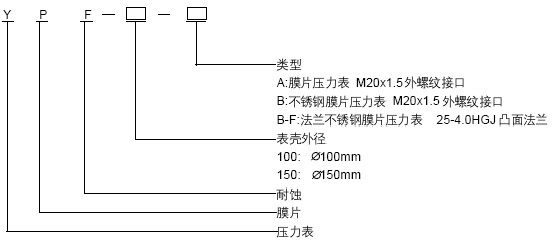

型号命名
四、技术参数
①测量范围、承压部尺寸
| 型号 | 测量范围 | 承压部尺寸D1 |
| YPF-100A | 0～0.06；0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6；0～1.0；0～1.6；0～2.5； -0.1～0；-0.1～0.06；-0.1～0.15； -0.1～0.3； -0.1～0.5；-0.1～0.9；-0.1～1.5； -0.1～2.4MPa | φ85 |
| YPF-100B YPF-100B-F | ||
| φ115 | ||
| YPF-150A | φ85 | |
| YPF-150B YPF-150B-F | ||
| φ115 | ||
| YPF-100B YPF-100B-F | 0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40； -1.6～0；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-0.8～0.8；-1.2～1.2；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20KPa | φ160 |
| YPF-150B YPF-150B-F | φ160 |
注：0～40，-40～0，±20KPa规格承压部尺寸D1；为φ85
◆精确度等级：2.5
◆使用环境温度：-40℃～+70℃；相对湿度不大于90%
◆温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
◆工作位置：垂直安装
◆外壳防护等级：IP64
②导压系统及外壳等主要零件材质
| 型号 | 导压系统工程 | |||
| 膜片 | 法兰接头 | 密封垫圈 | 表壳材料 | |
| YPF-100A YPF-150A | Cr15Ni7Mo (PH15-7Mo) 316L(≤25KPa) | 1Cr18Ni9 | 丁腈橡胶 | 铸铝 |
| YPF-100B YPF-150B | 聚四氟乙烯 | 1Cr18Ni9 | ||
| YPF-100BF YPF-150BF | ||||
五、外形尺寸
| YPF-100A | YPF-100B | YPF-100B-F | YPF-150A | YPF-150B | YPF-150B-F | |
| D | φ100 | φ110 | φ110 | φ150 | φ160 | φ160 |
| H | 66 | 66 | 66 | 91 | 91 | 91 |
| h | 32 | 32 | 36 | 32 | 32 | 36 |
膜片压力表常用型号
膜片耐震压力表 YPN-60 0~0.6MPa 螺纹：M14×1.5
