概述

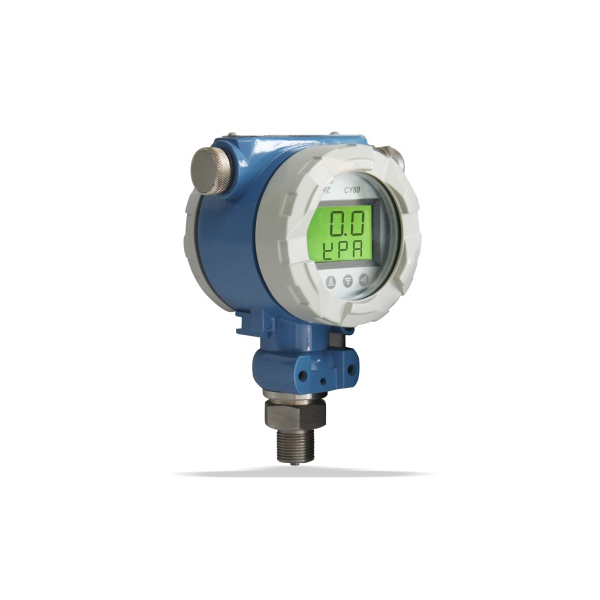

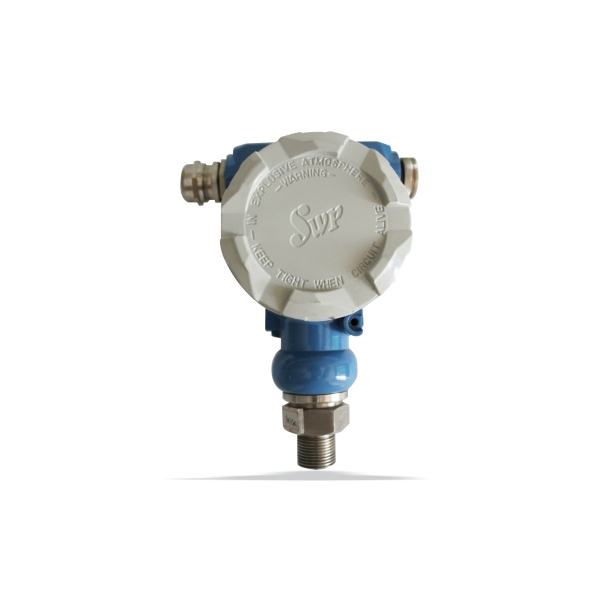

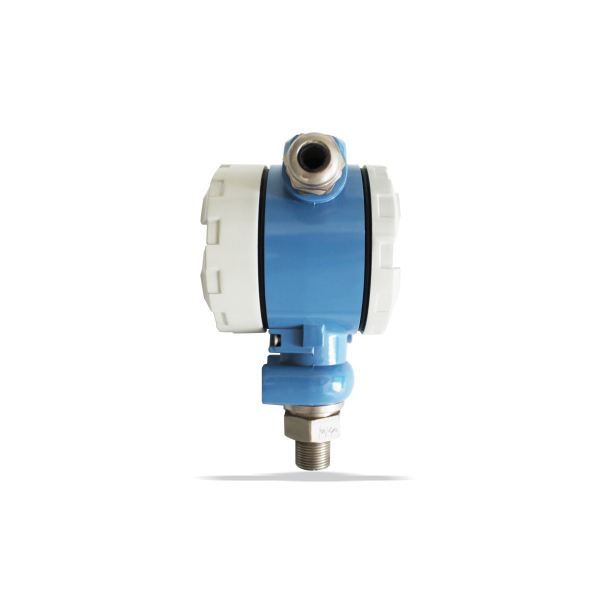

　　SWP-CY80低功耗压力现场变送控制器采用先进的低功耗CPU配合大屏幕LCD显示，采用锂电池供电，可提供长达二年以上的工作时间，免维护。采用铝合金外壳进口的扩散硅压力传感器，抗腐蚀，抗过载，稳定性好，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀性液体和气体测量与控制，是替代传统远传指针表和压力表的理想产品。
仪表技术指标：
　　测量范围 　　　　　  0 ～ 10Mpa　
　　精　度　　　　　　　0.5%或0.2%
　　防爆类型　　　　　　普通型（非防爆）
　　　　　　　　　　　    隔爆型（dIIBT4）
　　外形尺寸　　　　　　低功耗LCD显示：Φ80×80
　　使用环境　　　　　　相对湿度≤90%，温度-10～50摄氏度
　　介质温度　　　　　　-20℃ ～ +70℃
　　防护等级　　　　　　IP65
　　连接方式　　　　　　M20×15mm或根据用户要求
　　通讯功能　　　　　　RS485或RS232通讯方式（波特率　1200～9600pbs）
工作原理

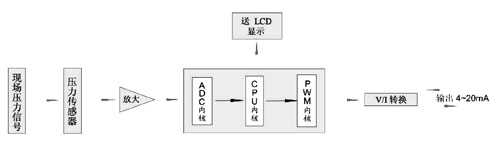

　　仪表通过压力传感器把压力信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D转换模块进行模拟量到数字量的变换。最后
由CPU进行数据处理并显示及PWM输出。原理框图如下：

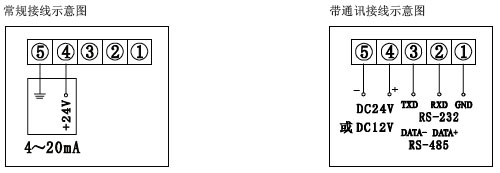

接线图

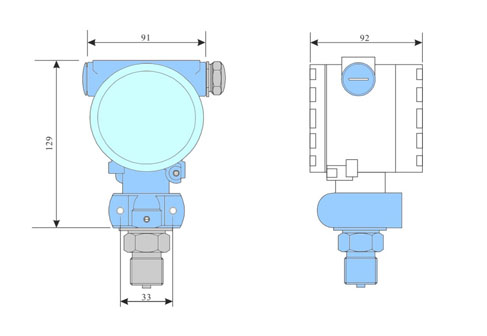

外形尺寸图

型号命名

　例：SWP－CY80－802R－A－F2
　　现场压力显示控制表，带RS－485通讯，4～20mA输出，外螺纹G1/2 连接，铝合金外壳无现场指示，防护等级IP65，测量范围0～1MPa。
标准量程表
