黑底白字的段码液晶显示 三相交流电压、电流、功率因素、工频周波、有功功率、无功功率、三相平衡功率输入 模拟量、RS485、RS232信号、累积电能脉冲输出 带两路报警功能 模块化设计，体积小，功耗低 标准的35mmDIN导轨卡式安装

概述

 本产品是一款高性价比的智能电参数变送器，采用大规模集成电路，以低功耗的微处理器为核心，带黑底白字的段码液晶显示，配备按键操作更加方便。它应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485/RS232接口或模拟量变送输出接口对被测量电量数据进行远传，广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统中。    产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。

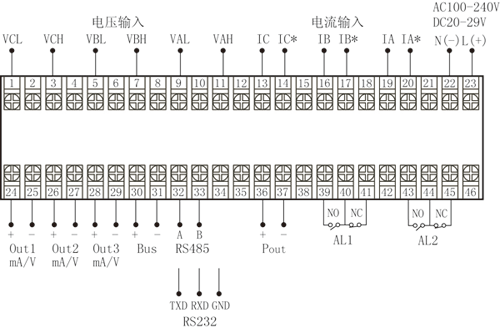

接线图

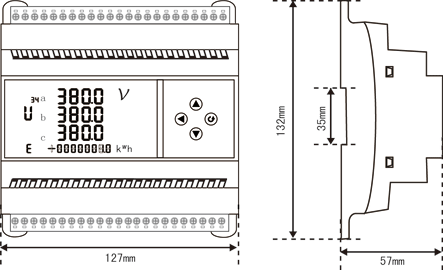

结构外型图

技术参数

仪表选型

型号举例：NHR-D23-W-0/X/X-2-X-X-A(A/0-5A；V/0-500V)
三相液晶智能电量变送器，三相有功功率输入，输入信号为0-5A、0-500V，一路输出信号为4-20mA，带两路报警输出，供电电源为AC100-265V。

备注：
     输出类型选择累积脉冲输出（按电压、电流倍率的1倍计算）时，请在订货时注明清楚测量类型和脉冲常数；
     电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
     订货时请在选型后标注输入量程范围；
    特殊功能可订制。
