蓝宝石高温型压力变送器
采用进口优质稳定的蓝宝石传感器芯体，产品具有测量范围宽，测量精度高、性能稳定、抗冲击、耐磨损和耐腐蚀等特点。
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
产品简介
采用进口优质稳定的蓝宝石传感器芯体，产品具有测量范围宽，测量精度高、性能稳定、抗冲击、耐磨损和耐腐蚀等特点。尤其是在高温环境中，具有很强的热稳定性能.通过装配不同长度的散热片可以进一步提高所测介质的温度，合理科学的配置和先进的电路设计及温度补偿处理，充分保证了变送器可在最高200℃环境长期稳定工作，同时变送器的最大测量范围达到了200MPa.它是测量高温介质的理想选择。适用于对腐蚀性气体、液体、蒸汽的表压、绝压、负压监测和控制。
应用领域
本产品广泛应用于水厂、炼油厂、污水处理厂、建材、船舶、医药、航空、轻工、机械、电力、环保、科研等工业领域，实现对液体、气体、蒸气压力的测量。
性能参数
量 程 范 围 | -100…0～35…100(KPa) |
0～1、2、20…60(MPa) | |
过 载 压 力 | ≤ 200%FS |
测 量 介 质 | 与 316L不锈钢兼容的气体、液体 |
输 出 信 号 | 4～20mA 二线制 |
0～5VDC 三线制 | |
供 电 电 压 | 12～36VDC (标定值为+24VDC) |
精 确 度 | ±0.3%F.S ±0.5%F.S |
长 期 稳 定 性 | ≤±0.3%F.S/年 |
介 质 温 度 | -20～+130℃ |
响 应 时 间 | ≤1ms |
压 力 接 口 | M20×1.5或用户自定 |
电 气 接 口 | 赫斯曼接头 |
防 护 等 级 | IP65 |
选型表
WP705 | 高温压力变送器 | ||||||
G | 表压 | ||||||
A | 绝压 | ||||||
0~X （KPa或MPa） | 量程 | ||||||
J3 | ± 0.3%FS | ||||||
J5 | ± 0.5%FS | ||||||
C1 | 4~20mA输出 | ||||||
C2 | 0~5VDC输出 | ||||||
C0 | 特殊 | ||||||
M1 | M20×1.5 外螺纹 | ||||||
M0 | 特殊 | ||||||
F1 | 赫斯曼接头出线 | ||||||
F0 | 特殊 | ||||||
WP705 | G | 20MPa | J5 | C1 | M1 | F1 | |

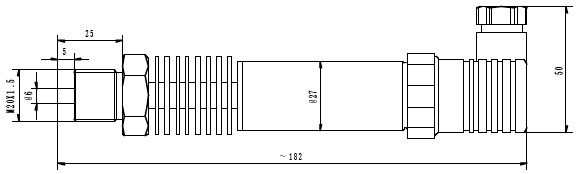

外形结构
现场安装
| |
