高温导压液位变送器
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
概述
高温导压液位变送器(气体导压式，用于高温、腐蚀性液体、污水等)的传感器部分与信号处理电路在接线盒内部，由投入液体内的集气筒内的气体与介质接触，通过导气管将压力传递给传感器，避免了传感器与被测介质的直接接触，适应于高温强腐蚀性等场合，有效地解决了高温腐蚀液体以及污水液位测量的难题。它特别适合于高温、腐蚀性液体和污水的测量。
该变送器广泛用于水厂、炼油厂、化工厂、玻璃厂、污水处理厂、高楼供水系统、水库、河道、海洋等对供水池、配水池、水处理池、水井、水罐、水箱、油井、油罐、油池及各种液体静态、动态液位进行测量。有高温高压、抗强腐蚀、一体化、法兰、数显液位变送器等多种型号可供选择。
压力变送器与液位关系为： P=0.0098ρH+Pc
式中：P 压强MPa; ρ 液体密度（g/cm3）;H 液面深度（m）;Pc 液面压力（常压为0）
特点
传感器不接触被测介质，可靠性高
独特的转换电路，性能稳定
过电压反极性保护
零位满度现场可调节
稳定性好，优于0.2%FS/年
使用温度高：-30~250℃
主要技术参数:
量程（米） | 0—1.5.......50m |
输 出 | 4—20mA（1-5V）；0—10mA（0—5V）； |
精 度 | 0.5% |
非线性、重复性、迟 滞（%F·S） | 0.3% |
零点及灵敏度温度漂移（%/℃F·S) | ≤0.03 |
零点漂移（%/F·S4h） | ≤0.3 |
长期稳定性（%F·S/年） | 0.3 |
工作电压（V） | 24VDC标定 |
补偿温度（℃） | -10～70 |
工作温度（℃） | -20℃～250 |
过载能力（%） | 300 |
测量介质 | 高温液体、腐蚀性液体 |
膜片材料 | 316L不锈钢 |
防护等级 | IP67 |
壳体材料 | 1Cr18Ni9Ti |
接口 | 投入分体式 |
产品选型
WP735 | 高温导压液位变送器 | ||||||
代号 | 量程范围 | ||||||
X | 0~1.5m…50mH2O | ||||||
代号 | 精度等级 | ||||||
| J3 | 0.3 | ||||||
J5 | 0.5 | ||||||
代号 | 输出信号 | ||||||
| E1 | 4~20mADC | ||||||
| E2 | 0~10mADC | ||||||
| K1 | 0~5VDC | ||||||
| K2 | 1~5VDC | ||||||
代号 | 插入杆长度 | ||||||
Lm | 单位米 | ||||||
代号 | 选型 | ||||||
M1 | 线性指示表 | ||||||
M2 | LCD数字显示表 | ||||||
i | 本安型EXiaIICT6 | ||||||
d | 隔爆型EXdIIBT4 | ||||||
代号 | 过程连接形式 | ||||||
B2 | 螺纹安装式M27×2 | ||||||
B3 | 不锈钢法兰DN50PN0.6 | ||||||
Y | 用户约定 | ||||||

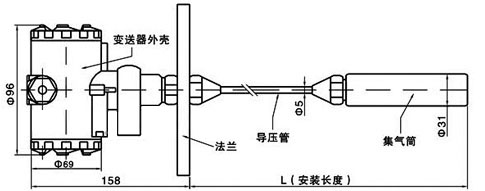

外形尺寸图
