虹润NHR-M22系列温度变送器
单通道、双通道。二三线制热电阻、热电偶输入。模拟量输出。输入/输出/电源磁隔离。传输精度(20℃)：0.2%FS±1字。信号类型和测试范围可通过配套的上位机软件进行编程。响应时间短，厚度薄，功耗低。
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
 |  单通道、双通道。二三线制热电阻、热电偶输入。模拟量输出。输入/输出/电源磁隔离。传输精度(20℃)：0.2%FS±1字。信号类型和测试范围可通过配套的上位机软件进行编程。响应时间短，厚度薄，功耗低。插拔式端子，便于安装、维护。标准的35mmDIN导轨卡式安装。 |
概述
将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可用配套的上位机软件进行参数修改，可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。

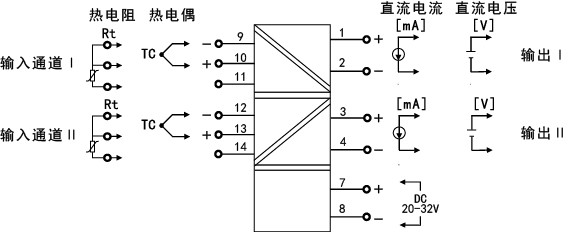

接线图

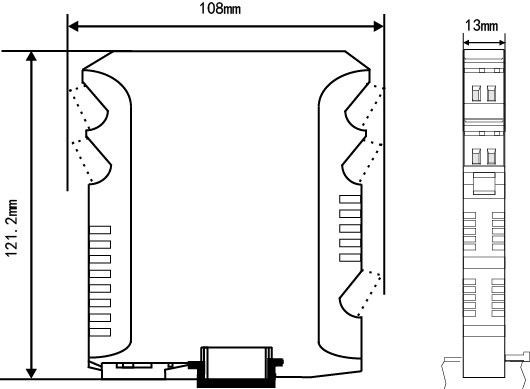

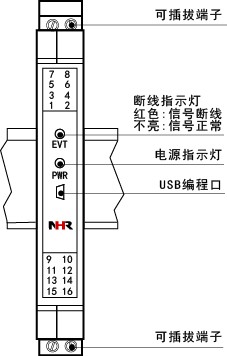

结构外型图
|
技术参数
| 输入 | |
| 输入信号 | 二三线制热电阻、热电偶(信号类型和测量范围可通过配套的上位机软件进行编程) |
| 输出 | |
| 输出信号 | 4-20mA、0-10mA、0-20mA、1-5V、0-5V |
| 输出负载 | 4-20mA、0-10mA、0-20mA负载电阻RL≤400Ω；1-5V、0-5V负载电阻RL≥250KΩ |
| 电源 | |
| 电源 | DC20-32V |
| 功耗 | 一进一出功耗：≤1W；进二出、二进二出功耗：≤1.4W |
| 其它参数 | |
| 绝缘电阻 (输入/输出/电源之间) | ≥100MΩ（500VDC时） |
| 绝缘强度 (输入/输出/电源之间) | 1500Vrms (1 min，无火花) |
| 工作温度 | -10～50℃(无凝露、无结冰) |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃(无凝露、无结冰) |
| 温度漂移 | 0.0075%FS/℃ |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 13*108*121.2mm(宽*高*深) |
| 传输精度 | 0.2%FS±1字 |
| 最小分辨率 | 0.1℃ |
| 内部冷端补偿温度范围 | -10～50℃ |
| 冷端补偿精度 | ±1℃ |
| 响应时间 | 50ms达到最终值的90% |
| 重量 | 约130克 |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 | 二三线制热电阻、热电偶传感器 |

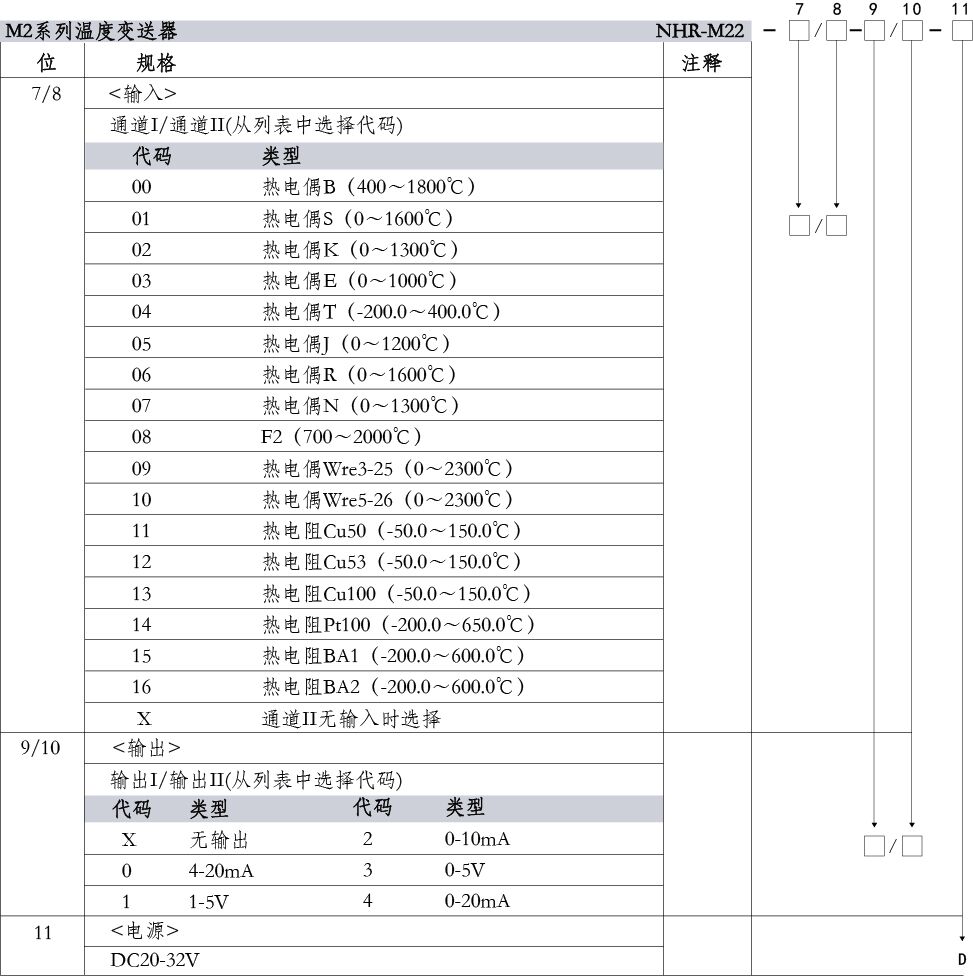

仪表选型
|
备注：电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
型号举例：NHR-M22-14/14-0/0-D
温度变送器二进二出，输入信号为：Pt100，输出信号为：4-20mA，供电电源为DC20-32V。
（注：订货时请在选型后标注输入量程范围。）
