虹润NHR-M34智能频率转换器
单通道(一进一出，一进两出)。正弦波、三角波、方波等信号输入。模拟量、RS485、继电器接点信号输出。幅值大于200mV。可选择配电输出。输入-电源、输出-电源磁隔离 输入-输出光电隔离。传输精度（
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
 |  单通道(一进一出，一进两出)。正弦波、三角波、方波等信号输入。模拟量、RS485、继电器接点信号输出。幅值大于200mV。可选择配电输出。输入-电源、输出-电源磁隔离输入-输出光电隔离。 传输精度（20℃）：0.2%FS。模块化设计，体积小，功耗低。全智能，数字化，可编程。插拔式端子，便于安装、维护。标准的35mmDIN导轨卡式安装 |
概述
将频率信号经隔离整形放大后，变送隔离输出所需的信号，也可向现场的一次仪表提供电 源回路。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统 的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。

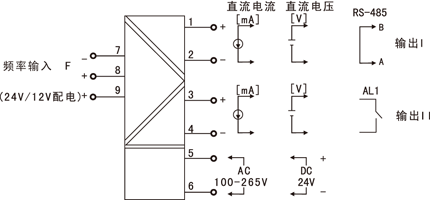

接线图

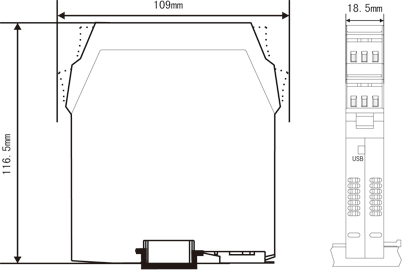

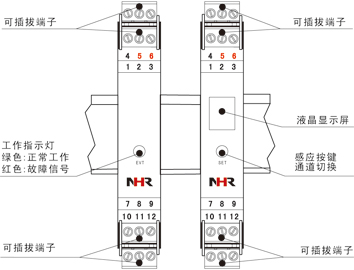

结构外型图
|
技术参数
| 输入 | |
| 输入信号 | 正弦波、三角波、方波，幅值大于200mV |
| 输入阻抗 | ≥200KΩ |
| 输入频率范围 | 1～10000HZ |
| 输入分辨率 | 0.1HZ |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V、0-10V |
| 输出负载 | 4-20mA，0-10mA，0-20mA负载电阻RL≤500Ω， 1-5V，0-5V负载电阻RL≥250KΩ ；0-10V负载电阻RL≥500KΩ （需要更高负载能力时，请在订货时说明） |
| 报警输出 | 继电器，容量：DC30V/2A，AC125V/0.6A |
| 配电电压/最大电流 | 24V/30mA ；12V/30mA（馈电输出时接线端子在10负、11正） |
| RS485通讯 | MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤9.6kbps。 |
| 电源 | |
| 电源 | DC24V(±10%)，AC100-265V(50-60Hz) |
| 功耗 | DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W |
| 其它参数 | |
| 绝缘电阻 (输入/输出/电源之间) | ≥500MΩ（500VDC时） |
| 绝缘强度 (输入/输出/电源之间) | 1500Vrms (1 min，无火花) |
| 工作温度 | 0～50℃（无凝露、无结冰） |
| 相对湿度 | 25～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| 温度漂移 | 0.0075%FS/℃ |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 18.5*109*116.5mm(宽*高*深) |
| 传输精度 | 0.2%FS |
| 响应时间 | ≤1S |
| 重量 | 约140克 |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 | 频率型传感器 |
仪表选型
| 7 | 8 | 9 | 10 | 11 | 12 | ||||||||||||
| M3 系列智能频率转换器 NHR-M34 | - | □ | - | □ | - | □ | / | □ | / | □ | - | □ | |||||
| 位 | 规格 | 注释 | | | | | | | | | | ↓ Hz | | | | | | | | | | | | | | | | | | ↓ □ | / | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | ↓ X V12 V24 | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D | ||||||||
| 7 | |||||||||||||||||
| 无显示 | |||||||||||||||||
| 液晶显示 | |||||||||||||||||
| 8 | |||||||||||||||||
| 频率信号 | |||||||||||||||||
| 9/10 | |||||||||||||||||
| 输出I/输出II(从列表中选择代码) | |||||||||||||||||
| 代码 | 类型 | 代码 | 类型 | ||||||||||||||
| X | 无输出 | 4 | 0-20mA | ||||||||||||||
| 0 | 4-20mA | 5 | 0-10V(不可切换) | ||||||||||||||
| 1 | 1-5V | K1 | 继电器接点(仅限于输出II） | ||||||||||||||
| 2 | 0-10mA | D1 | RS485通迅(仅限于输出I) | ||||||||||||||
| 3 | 0-5V | (Modbus RTU) | |||||||||||||||
| 11 | |||||||||||||||||
| (从列表中选择代码) | |||||||||||||||||
| 无配电 | |||||||||||||||||
| 12V配电 | |||||||||||||||||
| 24V配电 | |||||||||||||||||
| 12 | |||||||||||||||||
| AC100-265V 50/60Hz | |||||||||||||||||
| DC24V（±10%） | |||||||||||||||||
型号举例：NHR-M34-Y-HZ-0/0/V24-A(F/0～1000Hz)
三端子智能频率转换器带液晶显示，双路输出信号为4-20mA，带24V配电输出，供电电源为AC100-265V，频率输入范围0～1000Hz。
备注：订货时请在选型后标注输入量程范围及传感器类型；特殊功能可订制。
