虹润NHR-M37系列隔离通讯转换器
RS232输入。RS485输出。通讯速度自适应(无需跳线选择)。在一个RS485网络中无中继器，最多接256个模块。在一个RS485网络中用中继器，最多接2048个模块。支持多种传输速率和数据格式。
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
 |  RS232输入。 RS485输出。 通讯速度自适应(无需跳线选择)。 在一个RS485网络中无中继器，最多接256个模块。 在一个RS485网络中用中继器，最多接2048个模块。 支持多种传输速率和数据格式。 输入-输出光电隔离。 模块化设计，体积小，功耗低。 插拔式端子，便于安装、维护。 标准的35mmDIN导轨卡式安装。 |
概述
将RS232信号转换成RS485信号，用于可编程控制器(简称PLC)、DCS、PCS、计算机等控制、数据采集、报警系统的开关量输入扩展。
接线图
| 输入 | 名称 | 端子号说明 | |
| 输入端 | 1 | TX | 发送数据SOUT（TXD） |
| 2 | RX | 接收数据SIN（RXD） | |
| 3 | 0V | 信号地GND | |
| 电源 | 5 | VCC | 电源10～30VDC输入 |
| 6 | GND | 接地 | |
| 输出端 | 7 | A+ | RS485（A+） |
| 8 | B- | RS485（B-） | |

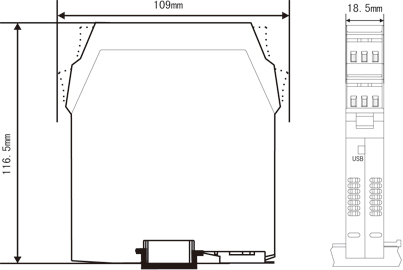

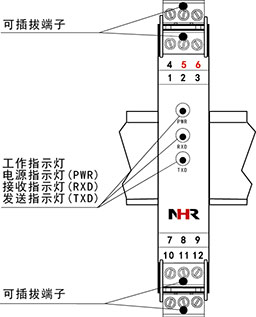

结构外型图
技术参数
| 输入 | |
| 输入信号 | RS232标准协议 |
| 输出 | |
| 输出信号 | RS485标准协议 |
| 电源 | |
| 电源 | +10～+30VDC |
| 功耗 | 2.0W |
| 其它参数 | |
| 隔离电压 | 3000VDC，隔离在RS232旁边 |
| 速率 | 自动转换波特率300～115，200bps |
| 隔离端 | RS232或RS485 |
| 通信距离 | 2.1Km/9600bps，2.7Km/4800bps，3.6Km/2400bps |
| 工作温度 | 0～50℃（无凝露、无结冰） |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 18.5*109*116.5mm(宽*高*深) |
| 重量 | 约140克 |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
仪表选型
| 7 | 8 | ||||||||
| M3系列隔离通讯转换器 NHR-M37 | - | □ | - | □ | |||||
| 位 | 规格 | 注释 | | | | | | | | | | ↓ □ | |||||
| 7 | <输入> | ||||||||
| RS232通讯 | |||||||||
| 8 | <输出类型> | ||||||||
| （从列表中选择代码） | |||||||||
| 代码 | 类型 | ||||||||
| D1 | RS485通讯 | ||||||||
型号举例：NHR-M37-D2-D1
三端子隔离通讯转换器，RS232输入，RS485输出。
