概述 . 主要技术规格
·适用于现场危险区域的热电阻信号输入，经过隔离, 转换为标准直流信号, 输出到安全区的控制系统或其它仪表。
·是智能型的可以通过PC机和控制软件编程设定输入的类型和量程范围。并可对输出信号的零点和满度进行校验。
·单通道, 一路输入, 一路输出。采用独立的直流电源供电, 供电电源-输入-输出之间隔离。
· 可以与单元组合仪表及 DCS、PLC 等系统配套使用, 广泛用于工业生产过程的各种温度检测和控制系统。
● 供电电源
供电电压范围：15～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<30mA
● 从危险区输入
( 可以通过PC机及软件编程设定)
热电偶：K;E;S;B;R;T;N;W;J 等
可选毫伏信号输入：±80mV
最小毫伏量程：5mV
● 向安全区输出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
负载电阻：4~20mA 输出时, ≤380Ω(出厂默认，可指定负载)
1- 5V输出时， ≥100KΩ
● 综合通用参数
标准精度：±0.1%(参见热电偶量程及测量误差表)
冷端补偿精度：±1℃ (补偿范围 -40~85℃)
(冷端补尝电阻已安装在该隔离安全栅内部)
温度漂移：基本误差 /10℃
响应时间：< 0. 4s
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
机壳材质：阻燃ABS
外形尺寸：16×116×110(mm)
工作环境温度： -40～85℃
适用于连接的现场设备及所处危险区域： 热电偶温度
传感器。0区、1区、2区；IIA、IIB、IIC 危险区

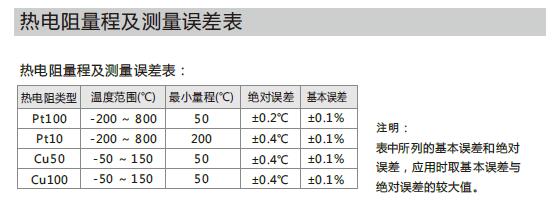

温度量程范围: 根据连接的传感器类型 (参见量程表)
● 安全防爆认证参数
防爆等级标志： [Exia Ga]IIC
安全认证参数：
Um = 250VAC/DC Uo = 10.5VDC Io =10mA
Po = 26.3W Lo = 100mH Co =1.7μF
