硅橡胶(阻燃)扁电力电缆
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
硅橡胶（阻燃）扁电力电缆广泛应用于起重、运输、机械、电气、钢铁、医药、冶金、港口、矿山、物流、仓储等行业的0.6kv/1kv及以下各种移动动力装置的电源连接及控制、信号、照明等。
执行标准：采用企业标准
硅橡胶(阻燃)扁电力电缆特性：
1、额定电压U0/U：0.6/1kv
2、电缆允许工作温度范围：硅橡胶-60℃~+180℃；氟塑料-60℃~+200℃
3、短路时（最长持续不超过5S）电缆导体的最高温度不超过250℃。
4、电缆敷设温度应不低于-20℃。
5、电缆敷设时的最小弯曲半径为电缆小边长度的10倍。
型号名称：
型号 | 名称 |
（ZR）-YGCB | 硅橡胶绝缘硅橡胶护套（阻燃）扁电力电缆 |
（ZR）-YF46GRB | 聚全氟乙丙稀绝缘硅橡胶护套（阻燃）扁电力电缆 |

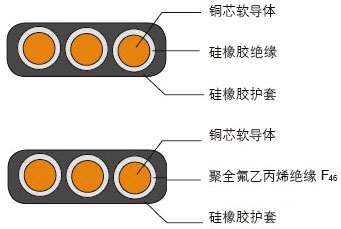

电缆结构图如下：
主要性能参数
1.在20℃时导体直流电阻应符合下表规定
| 截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Ω/km | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 | 1.91 | 1.21 | 0.780 | 0.551 | 0.386 | 0.272 | 0.206 | 0.161 | 0.129 | 0.106 |
2.规格及参考数据如下表规定
称截面 | 导体直径 | 绝缘厚度 | 护套厚度 | 间距 | 电缆外径 | 重量kg |
4×1 | 1.29 | 0.8 | 1.6 | 1 | 17.76×6.09 | 225 |
6×1 | 1.29 | 0.8 | 1.6 | 1 | 25.54×6.09 | 360 |
8×1 | 1.29 | 0.8 | 1.6 | 1 | 33.32×6.09 | 380 |
4×1.5 | 1.56 | 1 | 1.6 | 1 | 20.44×6.76 | 291 |
6×1.5 | 1.56 | 1 | 1.6 | 1 | 29.56×6.76 | 360 |
8×1.5 | 1.56 | 1 | 1.6 | 1 | 38.68×6.76 | 469 |
4×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 27.1×8.05 | 333 |
6×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 39.8×8.05 | 536 |
8×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 52.5×8.05 | 608 |
4×4 | 2.6 | 1.8 | 1.7 | 1.7 | 33.3×9.6 | 457 |
6×4 | 2.6 | 1.8 | 1.7 | 1.7 | 49.1×9.6 | 790 |
4×6 | 3.15 | 2 | 1.9 | 2.0 | 38.4×11.5 | 615 |
6×6 | 3.15 | 2 | 1.9 | 2.0 | 56.7×11.5 | 1098 |
3×10 | 4.4 | 2.5 | 2.4 | 2.4 | 37.8×14.2 | 702 |
6×10 | 4.4 | 2.5 | 2.4 | 2.4 | 73.2×14.2 | 1428 |
3×25 | 6.81 | 2.8 | 2.7 | 2.8 | 48.23×17.81 | 1645 |
6×25 | 6.81 | 2.8 | 2.7 | 2.8 | 93.86×17.81 | 3325 |
4×35 | 7.9 | 3 | 3 | 3 | 70.6×19.9 | 2181 |
3×50 | 9.2 | 3.2 | 3.1 | 3.4 | 59.8×21.8 | 2681 |
4×50 | 9.2 | 3.2 | 3.1 | 3.4 | 78.8×21.8 | 3158 |
3×70 | 12.6 | 3.4 | 3.3 | 3.8 | 72.4×26 | 2878 |
3×120 | 15.4 | 3.8 | 3.07 | 4.2 | 84.8×30.4 | 5157 |
3×150 | 16.4 | 4 | 4.1 | 4.4 | 90.2×32.6 | 6171 |
3、成品电缆线芯的绝缘电阻
成品电缆绝缘线芯的绝缘电阻，换算到电缆长度为1km和温度为20℃时，导电线芯截面在50mm2及以下的应不小于50MΩ，70~185mm2的应不小于35 MΩ；多芯电缆的成品电压试验应经受交流50HZ，试验电压3500V、5min，绝缘无击穿。
