氟塑料绝缘耐高温控制电缆
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
一、产品特点及用途
本产品适用于交流额定电压450/750V及以下控制、监控回路以及电器仪表的连接线和自动控制系统的传输线。产品具有耐油、防水、耐磨、耐酸碱及各种化学试剂（除氯仿外）和各种腐蚀性气体、耐老化、不燃烧等优异性能；本产品主要适用于冶金、电力、化工、石油等工矿企业在高温、低温及各种恶劣环境中作电器、仪表的连接线和自动控制系统的传输线。氟塑料绝缘和护套耐高温控制电缆采用聚全氟乙丙烯或改性聚四氟乙烯材料，产品具有比普通控制电缆更高的耐热等级,
二、产品执行标准
采用企业标准。
三、产品使用特性
1、交流额定电压：U0/U为450/750V；
2、电缆导体长期允许工作温度为：
氟塑料外护层为200℃/260℃；
聚氯乙烯外护层为105℃；
硅橡皮外护层为180℃。
3、电缆的敷设温度应不低于：
聚氯乙烯护套电缆0℃；
硅橡皮护套电缆-20 ℃；
氟塑料护套电缆-20℃。
4、电缆推荐允许弯曲半径：
无铠装层的电缆,应不小于电缆外径的6倍；
有铠装层的电缆或带铜带屏蔽结构的电缆,应不小于电缆外径的12倍；
有屏蔽层结构的软电缆,应不小于电缆外径的6倍；
氟塑料绝缘护套材料的电缆应不小于电缆外径的8倍
电缆型号、名称：
型号 | 名称 |
KFF | 氟塑料绝缘氟塑料护套控制电缆 |
KFFP | 氟塑料绝缘氟塑料护套铜丝编织屏蔽控制电缆 |
KFFR | 氟塑料绝缘氟塑料护套控制软电缆 |
KFFRP | 氟塑料绝缘氟塑料护套铜丝编织屏蔽控制软电缆 |
KFV | 氟塑料绝缘聚氯乙烯护套控制电缆 |
KFVP | 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆 |
KFVR | 氟塑料绝缘聚氯乙烯护套控制软电缆 |
KFVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆 |
KFV22 | 氟塑料绝缘钢带铠装聚氯乙烯护套控制电缆 |
KFVP22 | 氟塑料绝缘钢带铠装聚氯乙烯护套铜丝编织屏蔽控制电缆 |
KFVR22 | 氟塑料绝缘钢带铠装聚氯乙烯护套控制软电缆 |
KFVRP22 | 氟塑料绝缘钢带铠装聚氯乙烯护套铜丝编织屏蔽控制软电缆 |
KFG | 氟塑料绝缘硅橡胶护套控制电缆 |
KFGP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽控制电缆 |
KFGR | 氟塑料绝缘硅橡胶护套控制软电缆 |
KFGRP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽控制软电缆 |
KFG22 | 氟塑料绝缘钢带铠装硅橡胶护套控制电缆 |
注：特殊要求可定做。
型号代号含义：
项目 | 代 号 | 含义 |
| 阻燃特性 | ZRA | A类阻燃 |
| ZRB | B类阻燃 | |
| ZRC | C类阻燃（未注明均为C类，型号可省略C字母） | |
系列代号 | K | 控制电缆 |
绝缘材料 | F | 聚全氟乙丙烯/聚四氟乙烯 |
| 护套材料 | F | 聚全氟乙丙烯/聚四氟乙烯 |
| G | 硅橡胶 | |
| V | 耐热105度聚氯乙烯 | |
屏蔽材料 | P | 铜丝屏蔽 |
| P1 | 镀锡铜丝编织屏蔽 | |
| P2 | 铜带屏蔽 | |
铠装材料 | 22 | 钢带铠装 |
导体镀层 | X | 镀锡导体 |
导体种类 | A | 单根导体 |
注：可根据用户需要生产、设计特殊规格和型号电缆

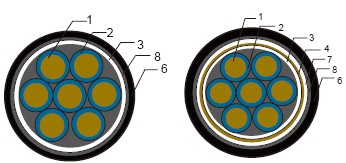

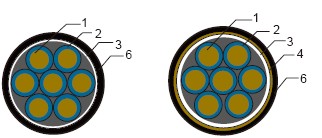

电缆的结构图如下所示
1导体 2绝缘 3包带 4屏蔽 5填充 6外护套 7内衬层 8铠装
型号规格：
型号 | 额定电压 | 导体标称截面 | ||||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | |||
芯数 | ||||||||||
KFF、KFV、KFG、KFFP、KFVP、KFGP | 450/750V | 2-61 | 2-37 | 2-14 | ||||||
KFFR、KFVR、KFGR、KFRP、KFVRP、KFGRP | 4-61 | 2-37 | ||||||||
KFV22、KFVP22、KFVR22、KFVRP22 | 2-61 | 2-37 | ||||||||
推荐芯数：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61，如用户有特殊要求也可生产61芯以下任意芯数的电缆。 | ||||||||||
