伴热电缆(伴热带)PDX配电箱
PDX配电箱是用于伴热电缆电伴热的标准配电箱，采用挂式活落地式箱体结构，电源电缆进口在箱体底部，防护等级IP54，内装有主断路器。分路漏电保护断路器，也可根据特别需要，配报警装置及温控器。1、标准箱
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
PDX配电箱是用于伴热电缆电伴热的标准配电箱，采用挂式活落地式箱体结构，电源电缆进口在箱体底部，防护等级IP54，内装有主断路器。分路漏电保护断路器，也可根据特别需要，配报警装置及温控器。
1、标准箱体布置
以上尺寸工参考，提供的配电箱附有电气原理图，箱体布置图，端子排列及箱体实际尺寸。
产品规格
| 负载电压 | 380V/220V | 伴热电缆带配电箱按照国标GB3797(1ECD439-1)进行生产，箱内所有元件按照国际电工委员会IEC898,IEC947-2，IEC1009标准制造，符合中国电工产品认证委员会CCEE安全认证要求，配电箱的安装和测试在工厂进行，并通过功能性测试。 | |
| 使用温度 | 0℃~40℃（不需要加热器） -40℃~-1℃（需要加热器） | ||
| 箱体 | 型号 | 尺寸（高*宽*深）mm | |
| 分断路器3~6路 分断路器6~12路 分断路器18~30路 | JXF-6050/23 JXF-8060/25 JXF-10080/25 JXF-12080/25 | 600*500*230 800*600*250 1000*800*250 1200*800*250 | |
| 特殊箱体 | |||
| 主断路器型号 | 中国：正泰DZ20型，CM1型 天津：梅兰日兰NC100H1型 日本：NF型TO型TG型 | ||
分断路器型号 | 正泰DZ47LE 天津：梅兰日兰C45Nvigic45ELM，C65N | ||
| 分断路器额定电流规格 | 16A、20A、25A、32A、40A、63A | ||
典型应用接线

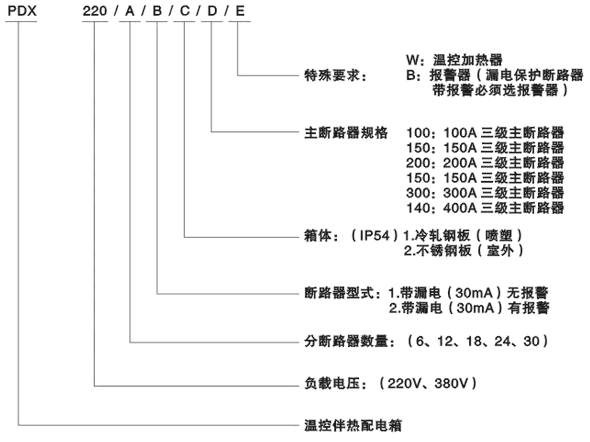

产品选型
例：PDP-220/6/1(40)/1/250
说明：负载电压240V，6个分断路器(6回路)额定电流40A，带漏电保护(30mA),无报警装置，主断电路器250A，箱体喷塑。
*配电箱布置上的特殊要求请与公司联系。
*对于危险区域需要用防爆配电箱请与公司联系。
